18. 视频控件

用途：视频控件是一种用于处理和控制视频播放及管理的用户界面元素。为用户提供播放视频文件、调节播放进度、音量等操作的功能。

18.1. 属性

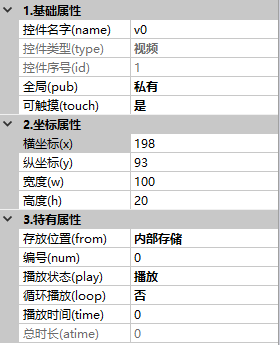

视频属性

基础属性 : 参考控件概念- 基础属性

坐标属性 : 参考控件概念- 坐标属性

特有属性 :

视频特有属性

  • 存放位置(from)：0-内部存储，1-外部TF卡(只读)

  • 播放状态(play)：播放状态：0-停止，1-播放，2-暂停（读写）

  • 循环播放(loop)：循环播放：0-单次，1-循环（读写）

  • 播放时间(time)：当前播放时间，单位秒。脚本读该属性时，获取视频当前播放时间。脚本设置该属性时，指定视频播放时间（读写）

  • 总时间(atime)：视频总时长，单位秒（只读）

注意

使用脚本获取 播放时间(time) 时，系统会自动更新该属性值。

当 存放位置(from) 为 0-内部存储 时, 属性如下图所示

视频特有属性

  • 编号(num)：视频id,范围0-65535，65535表示无（读写）

当 存放位置(from) 为 0-外部TF卡 时, 属性如下图所示

视频特有属性

  • 路径(path)：存放路径（例如：test.ATKV）。 对于串口屏 文件需放在TF卡 ATK_HMI/VIDEO 目录下。 对于模拟器 文件需放在工程目录的 SD/ATK_HMI/VIDEO 目录下 。注意：路径不支持中文(读写)

  • 路径最大长度(size)：单位字节，范围：0-4096，UTF-8编码下中文字符占用3个字节，其他编码中文字符占用2个字节（只读）

注意

同时只能播放一个音频或者视频。

18.2. 事件

弹起事件： 控件按下且弹起后执行

按下事件： 控件按下后执行

18.3. 播放完成事件： 视频完整播放结束才执行

18.4. 如何导入视频资源

注意

  • HMI工程如果使用旋转功能，必须使用音视频工具对视频资源进行旋转，否则会导致动画资源不能正常播放

  • 使用 音视频转换工具 将 视频文件 转换为 ATKV文件 , 请参考章节 音视频工具

  • 打开HMI软件，从右下角的资源栏中选择 视频 -> 添加

导入视频资源

  • 导入成功，会在视频资源下显示 资源ID 、 分辨率 、 视频大小 等信息

视频列表

18.5. 功能演示

点击下载演示工程


小技巧

把工程配置的启动页面(pid)改为当前页面ID可以立即显示此页面。


18.5.1. 播放视频

视频demo

  • 功能：播放一个视频，实现停止，播放，暂停，循环功能。滑块可以实时显示播放时间进度，拖动滑块可以改变视频播放进度。

  • 原理：停止，播放，暂停，循环，改变播放进度视频功能通过控件属性值实现。显示播放时间通过定时器和滑块控件实现。

    • 通过bl0、bl1、bl2和视频的播放完成事件实现停止，播放，暂停，循环功能

      1、在bl0控件的 弹起事件 中编写以下脚本

      1v0.play =2; //设v0为暂停状态
2bl0.txt.str = "播放";//设bl0的文本值为播

      2、在bl0控件的 按下事件 中编写以下脚本

      1sl0.min=0;
2sl0.max=v0.atime;
3
4v0.play =1; //设v0为播放状态
5bl1.val = 0;//设bl1为弹起状态
6bl0.txt.str = "暂停";//设bl0的文本值为 暂停

      3、在bl1控件的 按下事件 中编写以下脚本

      1v0.play =0; //设v0为停止状态
2bl0.val = 0; //设bl0为弹起状态
3bl0.txt.str = "播放";//设bl0的文本值为播放

      4、在bl2控件的 弹起事件 中编写以下脚本

      1v0.loop = 0;//设v0为单次播放
2bl2.txt.str = "单次";//设bl2的文本值为 单次

      5、在bl2控件的 按下事件 中编写以下脚本

      1v0.loop = 1;//设v0为循环播放
2bl2.txt.str = "循环";//设bl2的文本值为 循环

      6、在v0控件的 播放完成事件 中编写以下脚本

      1bl0.val = 0; //设bl0为弹起状态
2bl0.txt.str = "播放";//设bl0的文本值为播放

    • 通过定时器和滑块实现进度显示和播放进度设置功能

      1、在tm0控件的 定时器事件 中编写以下脚本

      1sl0.val=v0.time;

      2、在sl0控件的 滑动事件 中编写以下脚本

      1v0.time=sl0.val;
