10. 图片数值控件

用途：显示数值（和数值控件类似）。显示内容可以通过键盘修改、上位机编辑脚本修改或单片机发送指令修改。

与数值控件不同之处：使用连续的12张数字图来替代字库，方便用户实现显示艺术字。

10.1. 属性

基础属性 : 参考控件概念- 基础属性

坐标属性 : 参考控件概念- 坐标属性

注意： 图片数值控件高度自适应图片的高度，修改无效！

背景属性 : 参考控件概念- 背景属性

加载属性 : 参考控件概念- 加载属性

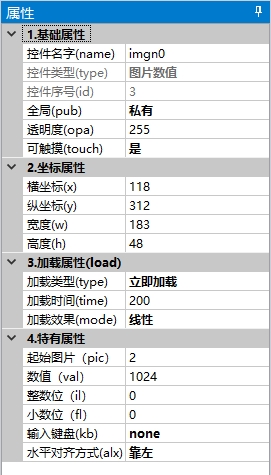

特有属性 :

起始图片（pic）：起始图片id,图片排序(共12张)：0-9、小数点、负号（只读）

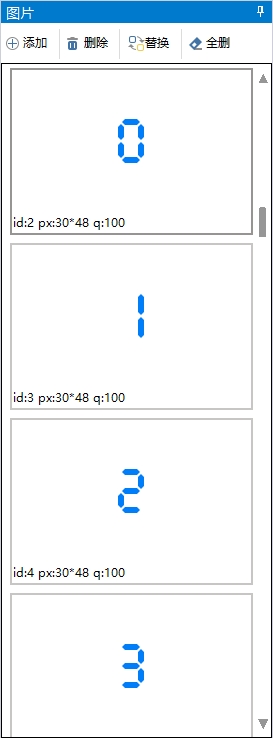

注意： 需要保证连续的12张图，高度是一致的（宽度可以不一致）。添加到图片资源如下图所示：

数值(val)：整数数值,范围: -2147483648至2147483647 INT32_T类型(读写)

整数位数(il)：整数位数,范围：0-11,0表示自动,仅小数位数为0有效（读写）

小数位数(fl)：小数位数,范围：0-8,0表示无小数（读写）

输入键盘(kb)：键盘页面id,范围0-255,255表示无（只读）

水平对齐方式(alx)：水平对齐,0-靠左 1-居中 2-靠右(读写)

警告

图片数值控件显示原理：使用值（val）根据小数位数显示出来。

小数位数不为0，脚本获取到val并不是小数，始终是整数。如：val=1024; fl=2;脚本获取val，不是10.24而是1024。

警告

输入键盘(kb)：文本类控件使用键盘，一定要先创建键盘页面，否则输入键盘属性无法配置。

10.2. 事件

弹起事件： 控件按下且弹起后执行

按下事件： 控件按下后执行

键盘输入结束事件： 文本类控件使用键盘输入在关闭时执行

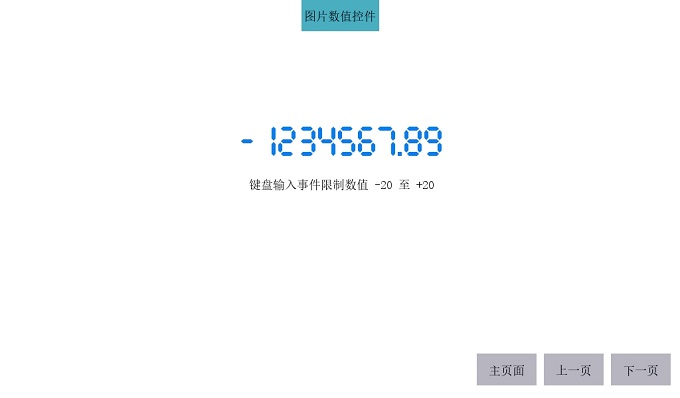

10.3. 功能演示

点击下载演示工程

小技巧

把工程配置的启动页面(pid)改为当前页面ID可以立即显示此页面。

10.3.1. 键盘输入

功能：点击图片数值控件弹出键盘页面，使用键盘输入。

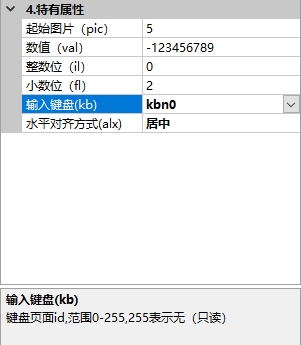

实现原理：首先，在上位机控件栏点击系统键盘创建键盘页面，然后在图片数值控件特有属性->输入键盘属性下拉选择键盘页面。如下图：

详细步骤请参考：键盘输入

10.3.2. 限制键盘输入值的范围

功能：键盘输入后，自动限制值的范围。

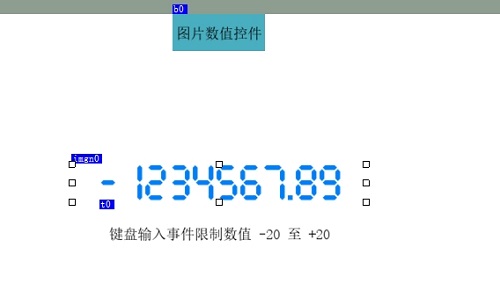

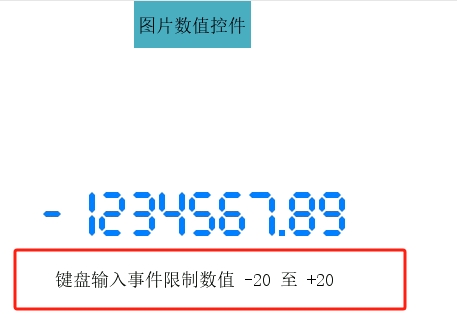

实现原理：图片数值控件的 键盘输入结束事件 中编写

//代码功能：限制imgn0键盘输入后显示值的范围

int max = 20 * 100;  //imgn0 属性配置小数为两位，所以乘以100
int min = -20 * 100;

if(imgn0.val>= max)
{
    imgn0.val = max;
}
else if(imgn0.val <= min)
{
    imgn0.val = min;
}

说明：单片机想显示小数，如 float value1 = 123.45。我们只需要转换一下 int value2 = value * 100，（数值控件设置2个小数位乘以100，3个就乘以1000，以此类推），然后发送value2给图片数值控件即可。
