13. 环形滑块控件
用途：环形滑块（变量调节）、环形进度条（显示进度）、饼图（显示变量的大小）等。变量可以上位机编辑脚或单片机发送指令修改。

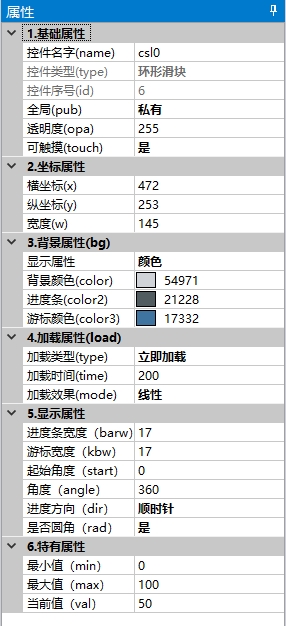

13.1. 属性
基础属性 : 参考控件概念- 基础属性
坐标属性 : 参考控件概念- 坐标属性
加载属性 : 参考控件概念- 加载属性
背景属性 :
类型(type)：背景类型:0-颜色 1-图片(只读)
背景颜色(color)：背景颜色(读写)
进度条(color2)：进度条颜色(读写)
游标颜色(color3)：游标颜色(读写)

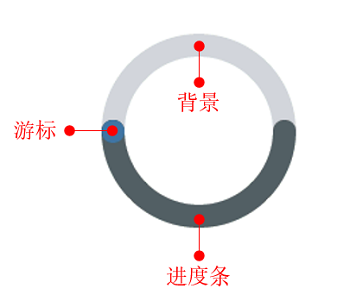

环形滑块部件说明如下图：
显示属性 :
进度条宽度（barw）：进度条宽度,单位像素,内部限制最大为 w/2（读写）
游标宽度（kbw）：游标直径,单位像素。内部限制最大为 w/2（读写）
起始角度（start）：进度条显示的起始角度,范围：0-360。0表示钟表的3点方向（读写）
角度（angle）：进度条显示的角度范围,范围：0-360。360表示显示一圈（读写）
进度方向（dir）：进度方向：0-顺时针 1-逆时针（读写）
是否圆角（rad）：进度条是否圆角：0-否 1-是(只读)
当背景为图片时，显示属性如下图：
起始角度、角度 、进度方向属性和背景为颜色时一样。
游标半径（r）：游标图片中心距离整个控件中心的距离,单位像素。内部限制最大为 w/2（读写）

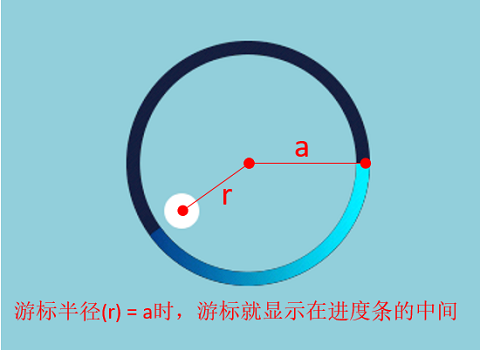

游标半径设置说明如下图所示：
特有属性 :
最小值（min）：最小值 范围：0-65535（读写）
最大值（max）：最大值 范围：0-65535（读写）
当前值（val）：和角度绑定，调节角度该值会变化（变化范围：最小值-最大值），该值允许范围：0-65535（读写）
13.2. 事件
弹起事件： 控件按下且弹起后执行
按下事件： 控件按下后执行
滑动事件： 拖动过程，值变化了执行

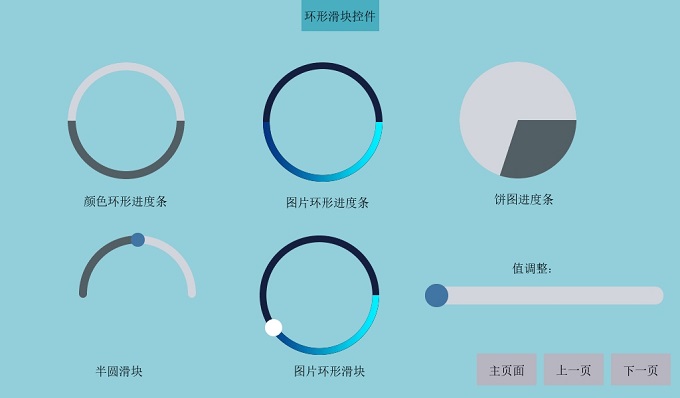

13.3. 功能演示
小技巧
把工程配置的启动页面(pid)改为当前页面ID可以立即显示此页面。

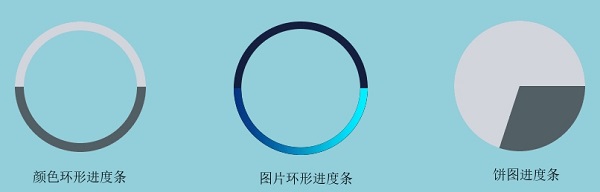

13.3.1. 进度条
- 颜色环形进度条：

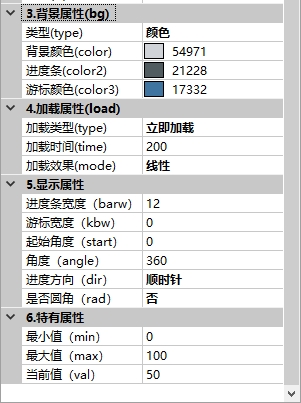

实现原理：配置属性如下图：
- 图片环形进度条：

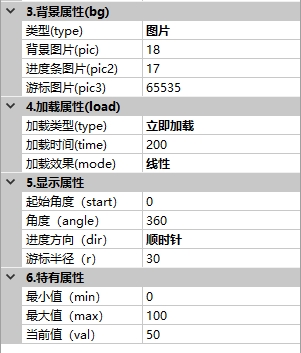

实现原理：游标图片（pic3）设为65535，即无游标。配置属性如下图：

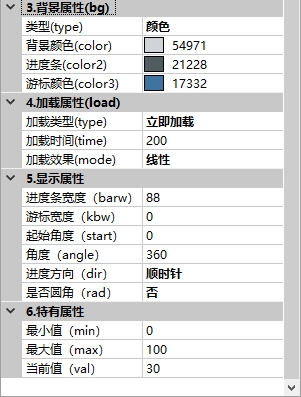

- 饼图进度条：
实现原理：进度条宽度（barw）设为W/2，游标宽度（kbw）设为0。配置属性如下图：

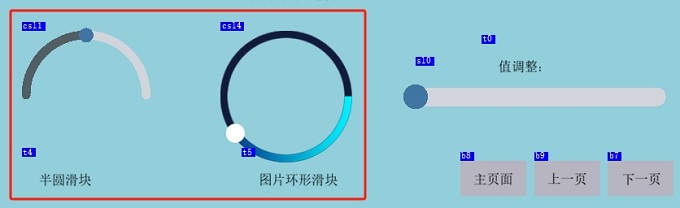

13.3.2. 滑块
- 半圆滑块：

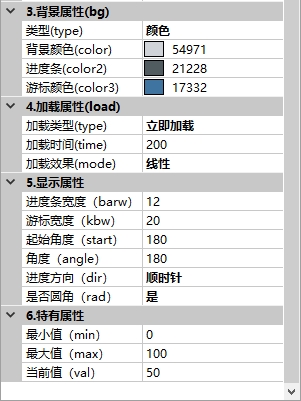

实现原理：起始角度(start)设为180,角度(angle)设为180。配置属性如下图：
- 图片环形滑块：

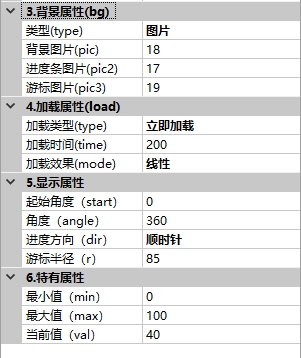

实现原理：配置属性如下图：
- 值调整：
功能：滑动调节所有环形滑块控件的值。
实现原理：在sl0的
滑动事件中编写
csl0.val=sl0.val;
csl1.val=sl0.val;
csl2.val=sl0.val;
csl3.val=sl0.val;
csl4.val=sl0.val;
