20. 曲线控件

用途：显示波形。单片机发送高度值（范围0-255）数据，即可从左往右或从右往左绘制波形。一个曲线控件支持4个通道的波形绘制。

注意： 发送的高度值不是像素高度。如：曲线控件像素高度为400，要想显示一个点在最高点400处，则发送的值 value = 255， 显示在最低处，则value = 0。

发送指令： 7.cadd(曲线添加数据) 和 16.caddt(曲线透传添加数据)

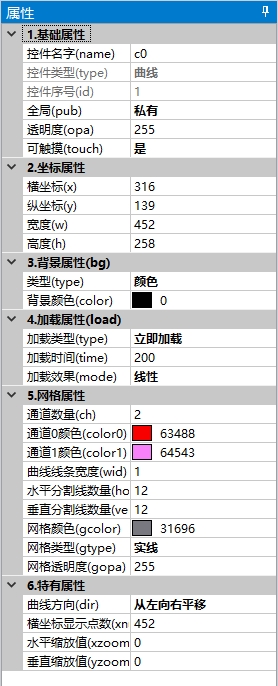

20.1. 属性

基础属性 : 参考控件概念- 基础属性

坐标属性 : 参考控件概念- 坐标属性

背景属性 : 参考控件概念- 背景属性

加载属性 : 参考控件概念- 加载属性

网格属性 :

• 通道数量(ch)：通道数量,范围:1-4(只读)

• 通道0颜色(color0)：通道0颜色(读写)

• 通道1颜色(color1)：通道1颜色(读写)

• 曲线线条宽度(wid)：曲线线条宽度(单位像素),范围:1-10(读写)

• 水平分割线数量(hor)：水平分割线数量,范围:2-65535，包含两条边框，所以最小为2(读写)

• 垂直分割线数量(ver)：垂直分割线数量,范围:2-65535，包含两条边框，所以最小为2(读写)

• 网格颜色(gcolor)：网格线颜色(读写)

• 网格类型(gtype)：网格线类型:0-实线 1-虚线(读写)

• 网格透明度(gopa)：网格线透明度,范围:0-255,255为不透明(读写)

特有属性 :

• 曲线方向(dir)：曲线方向: 0-从左向右平移,左侧添加新点,右侧移除旧点 1-从右向左平移,右侧添加新点,左侧移除旧点 2-心电图模式,左侧不动,右侧添加新点 (只读)

• 横坐标显示点数(xnum)：横坐标显示点数,范围:10-1024(读写)

• 水平缩放值(xzoom)：水平缩放值,范围:10-200,为100时,不缩放(读写)

• 垂直缩放值(yzoom)：垂直缩放值,范围:10-200,为100时,不缩放(读写)

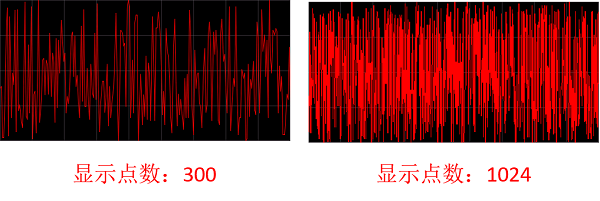

横坐标显示点数：

默认等于控件宽度，设置越大，绘制满控件区域越久，看起来会有堆叠的现象,如下图：

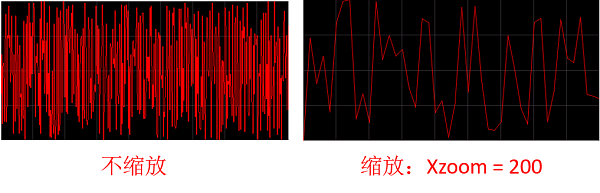

水平缩放：

• 不缩放：即设置了多少点数控件区域内就显示多少点数。

• 100-200放大：显示区域不变，点数表少（点间隔大了）。点数 = ((xzoom - 100) / 10) * xnum。 xzoom = 200时，显示点数是原来的1/10。

• 10-100缩小： 显示区域缩小，点数为xnum。显示宽度 = (xzoom / 100) * w 。xzoom = 10时，绘图区域只有原来的1/10，看起来堆叠严重。

垂直缩放：

• 不缩放：显示高度 y = (value / 255) * h，value为指令发送要显示的值，h为控件高度。

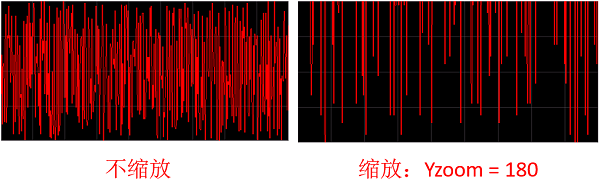

• 100-200放大：拉伸波形高度。原理：控件内部把值最大范围255缩小，Vmax = (yzoom - 100) * 255 / 100。

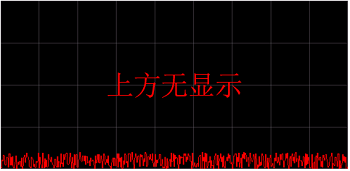

• 10-100：缩小波形高度。原理：控件内部把值最大范围255放大，Vmax = (100 / yzoom) * 255。

提示

建议结合下方的演示工程查看和理解！

---

20.2. 事件

弹起事件： 控件按下且弹起后执行

按下事件： 控件按下后执行

---

20.3. 功能演示

点击下载演示工程

小技巧

把工程配置的启动页面(pid)改为当前页面ID可以立即显示此页面。

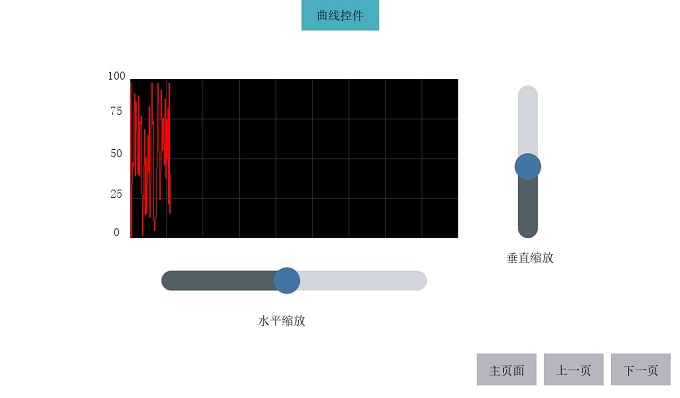

20.3.1. 定时器发送随机数显示波形

• 功能：定时器发送随机数显示波形。

• 实现原理：

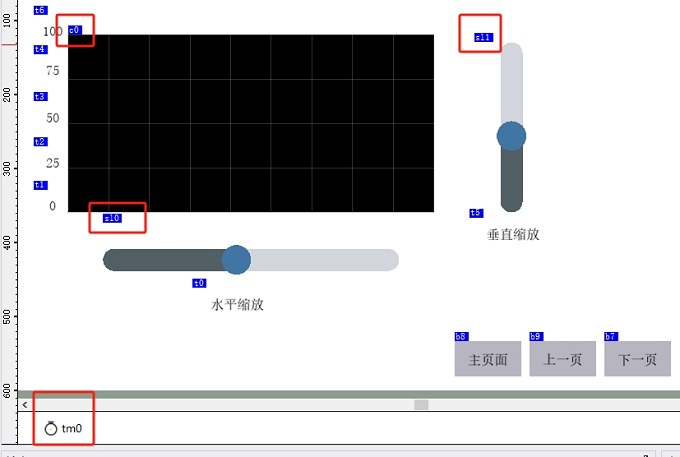

  1. 添加控件：曲线控件c0、滑块控件sl0(水平缩放)、滑块控件sl1(垂直缩放)、定时器控件tm0。

  2. 页面控件的 页面初始化前 事件编写

  sl0.val = c0.xzoom;  // 给滑块赋默认值，值为曲线控件的水平缩放值
  sl1.val = c0.yzoom;  // 赋曲线控件垂直缩放值

  randset(0,100); // 设定系统变量sys.rand（随机数变量）的范围0-100


  1. 定时器控件tm0的 定时事件 事件编写

  int value = sys.rand * 255 / 100 ; // 100表示sys.rand的范围值，255是曲线控件高度范围值
  cadd(c0,0,value);


  1. 滑块控件sl0(水平缩放)设置最小、最大值分别为10和200，即对应曲线控件的水平缩放值范围。在 滑动事件 事件编写

  c0.xzoom = sl0.val;


  1. 滑块控件sl1(垂直缩放)设置最小、最大值分别为10和200，即对应曲线控件的垂直缩放值范围。在 滑动事件 事件编写

  c0.yzoom = sl1.val;
