10. 串口下载到硬件屏
点击下载此页演示工程[project(start_demo1).zip]
硬件屏支持串口来更新工程配置文件pack.ah到核心板的SPI FLASH。硬件屏上电后从SPI FLASH读取工程配置，并显示出来。
注意：未安装USB转串口驱动需先安装驱动，驱动汇总： 点击下载
- 串口更新：
判断核心版SPI FLASH的配置文件和上位机刚编译出的差异，只更新差异的部分。
串口更新不会下载音视频文件到SD卡里。使用音视频控件播放SD的音视频，请自行确保SD里是否存在文件。
操作步骤：
第一步：硬件屏连接到电脑，如下图：

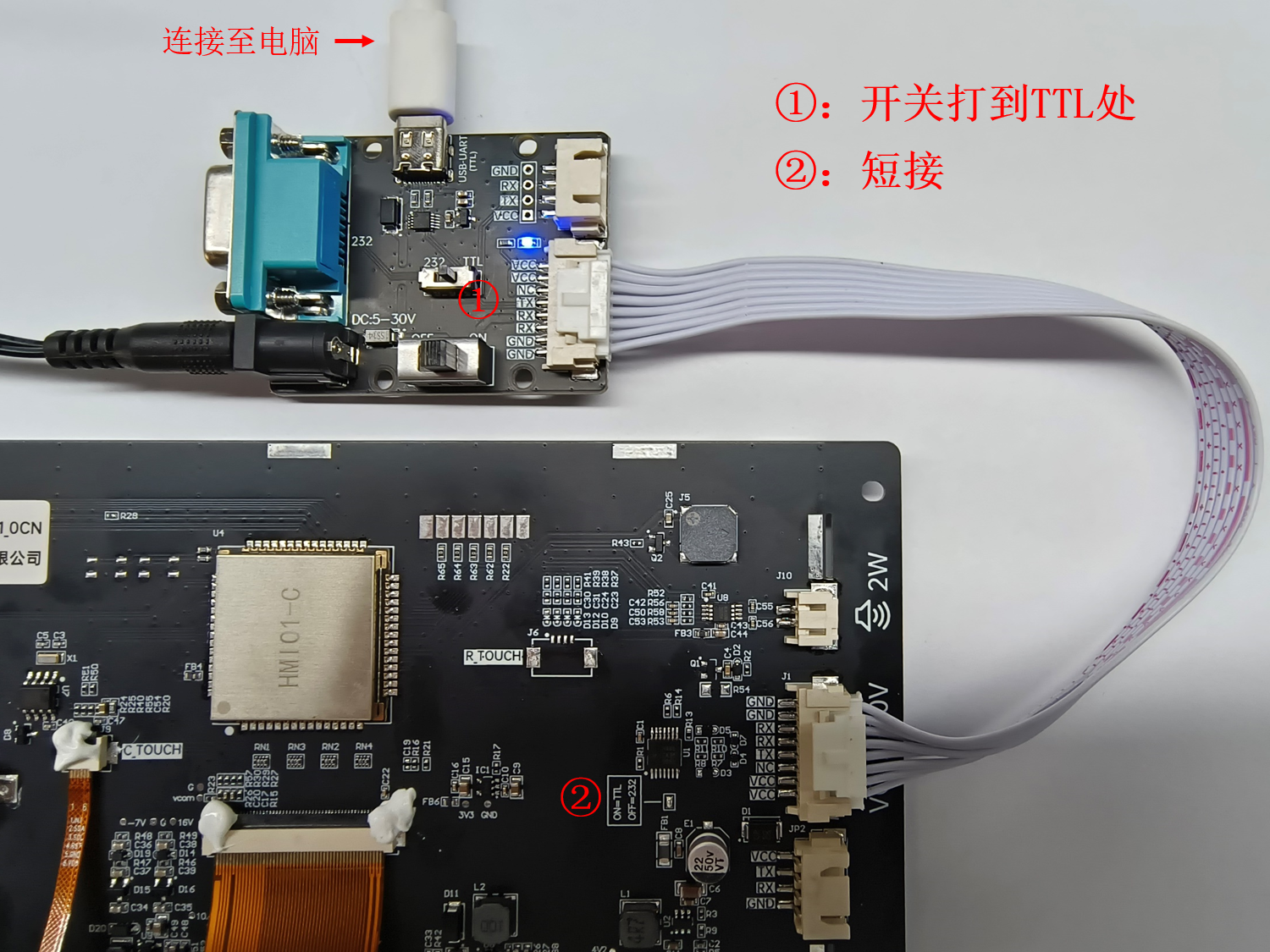

TTL方式：

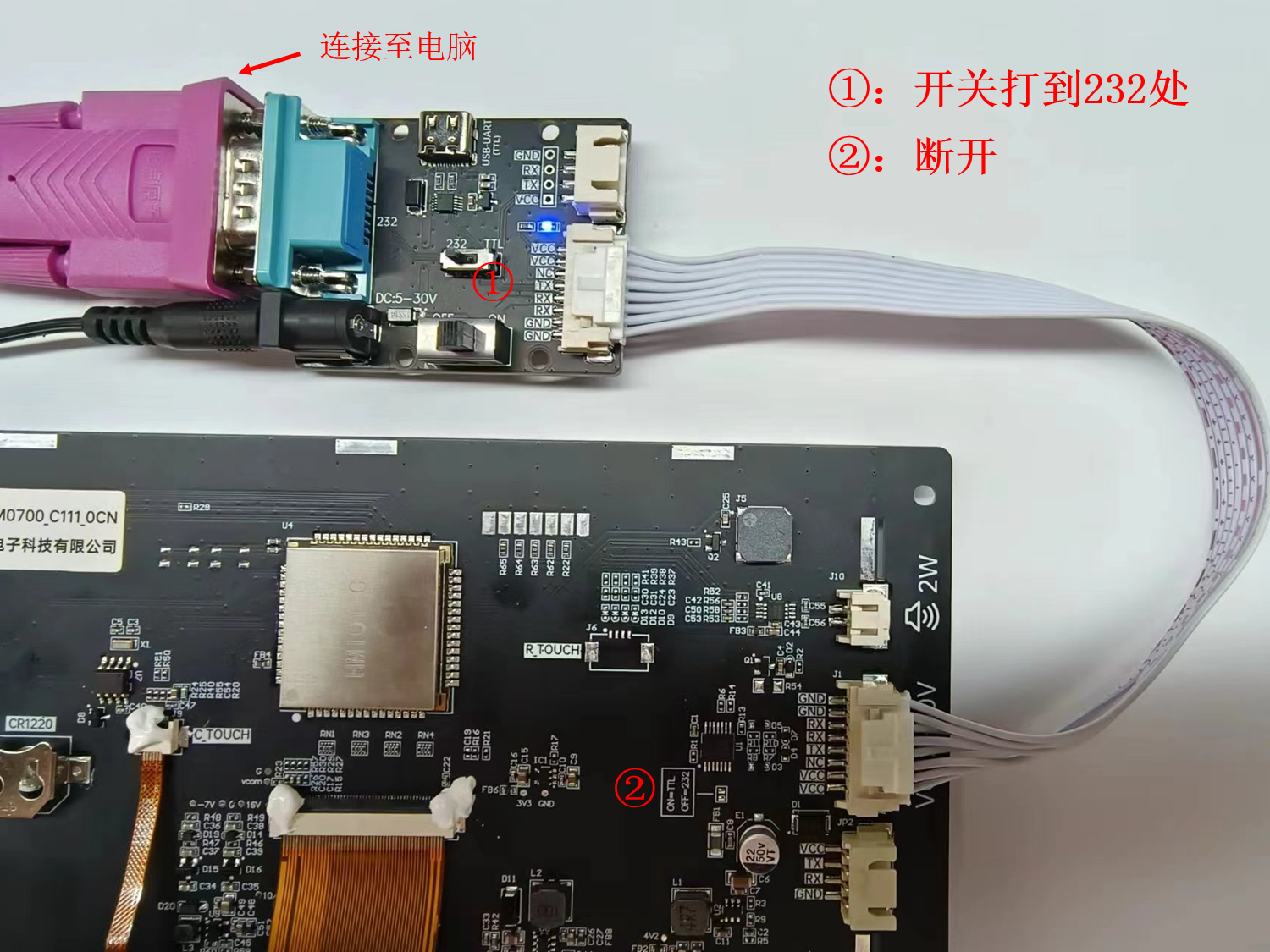

232方式：

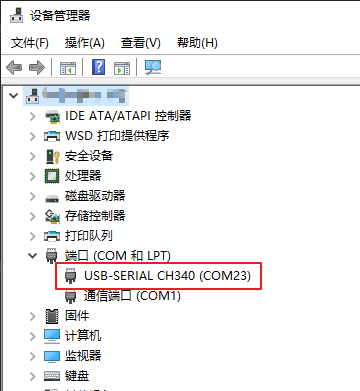

第二步：电脑左下角鼠标右键，选择设备管理器，查看串口号，如下图：

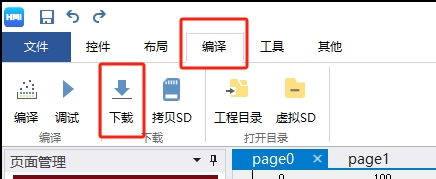

第三步：上位机点击下载，如下图：
第四步：下载窗口，如下图：
- 说明：
串口号：和电脑设备管理器的COM号一致
下载使用的波特率：下载时使用的波特率，不需要和工程配置的波特率一致。工程配置波特率是串口屏与单片机通讯的波特率。
下载前先移除硬件屏的TF卡：否则，串口下载成功后，屏幕重启TF卡的配置文件会自动覆盖掉刚串口升级的。
第五步：开始下载，如下图：
- 说明：
上位机和硬件屏握手成功后，硬件屏会判断上位机的工程配置文件和自身的修改了哪部分，然后向上位机请求更新修改的部分。

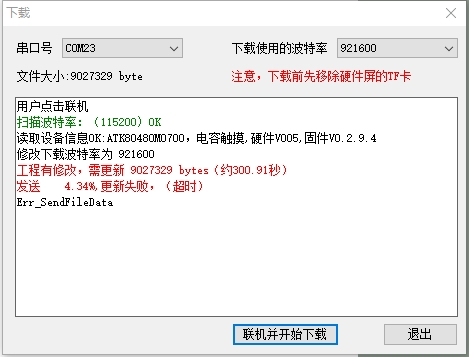

超时：
出现超时可能是线接触不良，确保良好接触后再尝试重新下载。
