15. 动画工具

动画工具提供：预览、编辑，插入，删除，改变帧顺序等功能，还可以将多个图片合成动画。

注意

  • 动画控件只能处理分辨率一样的图片或者动画，以第一张图片或者第一帧图片的分辨率为准！！！

  • HMI工程如果使用旋转功能，必须使用动画工具对动画资源进行旋转，否则会导致动画资源不能正常播放

15.1. 工具位置

  • 工具位于顶部菜单栏下， 依次选择 工具 -> 动画

动画工具位置

15.2. 功能介绍

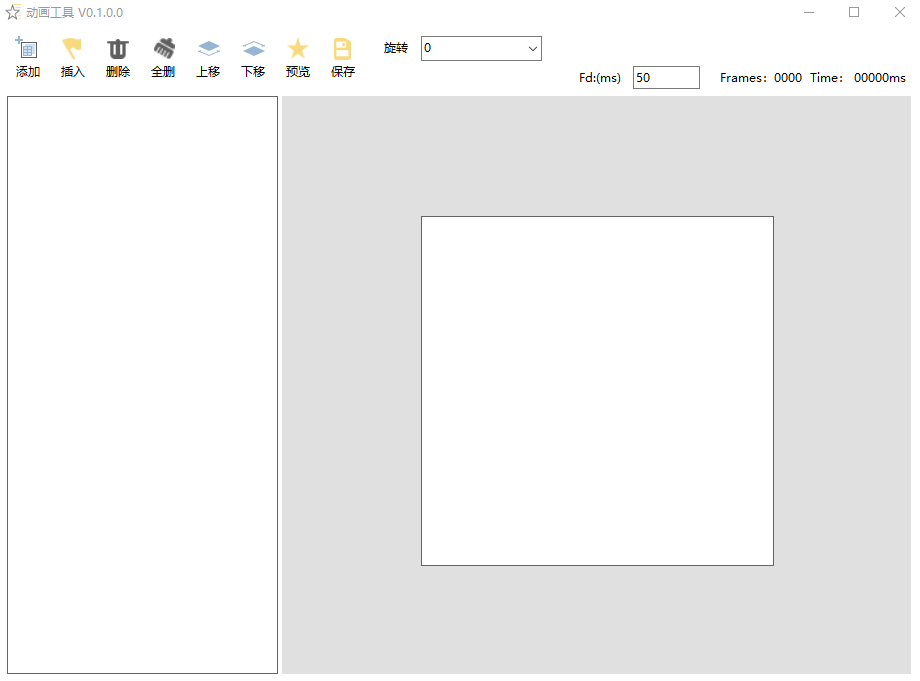

动画工具界面如下图所示:

动画工具界面

功能区 : 位于窗口的顶端，所有功能和动画信息都在该区域 资源区 : 位于窗口的左侧，所有添加的资源，会按照帧顺序依次列出 预览区 : 位于窗口的右侧，可以预览资源和动画

功能区功能介绍：

  • 添加 : 添加新的资源，图片或者动画, 必须确保资源的分辨率一样，否则资源无法添加成功

  • 插入 : 从选定的位置插入新的资源

  • 删除 : 从资源中删除选定的帧图片

  • 全删 : 删除所有已插入的资源

  • 上移 : 调整图片资源帧顺序，将其向上移动

  • 下移 : 调整图片资源帧顺序，将其向下移动

  • 预览 : 可以在工具中预览制作的动画

  • 保存 : 保存制作的动画

  • 旋转 : 适用于需要旋转屏幕的场景, 根据HMI工程旋转方向，选择对应的旋转角度即可
