1. 硬件说明

1.1. 硬件屏

提示:点击图片可查看高清原图

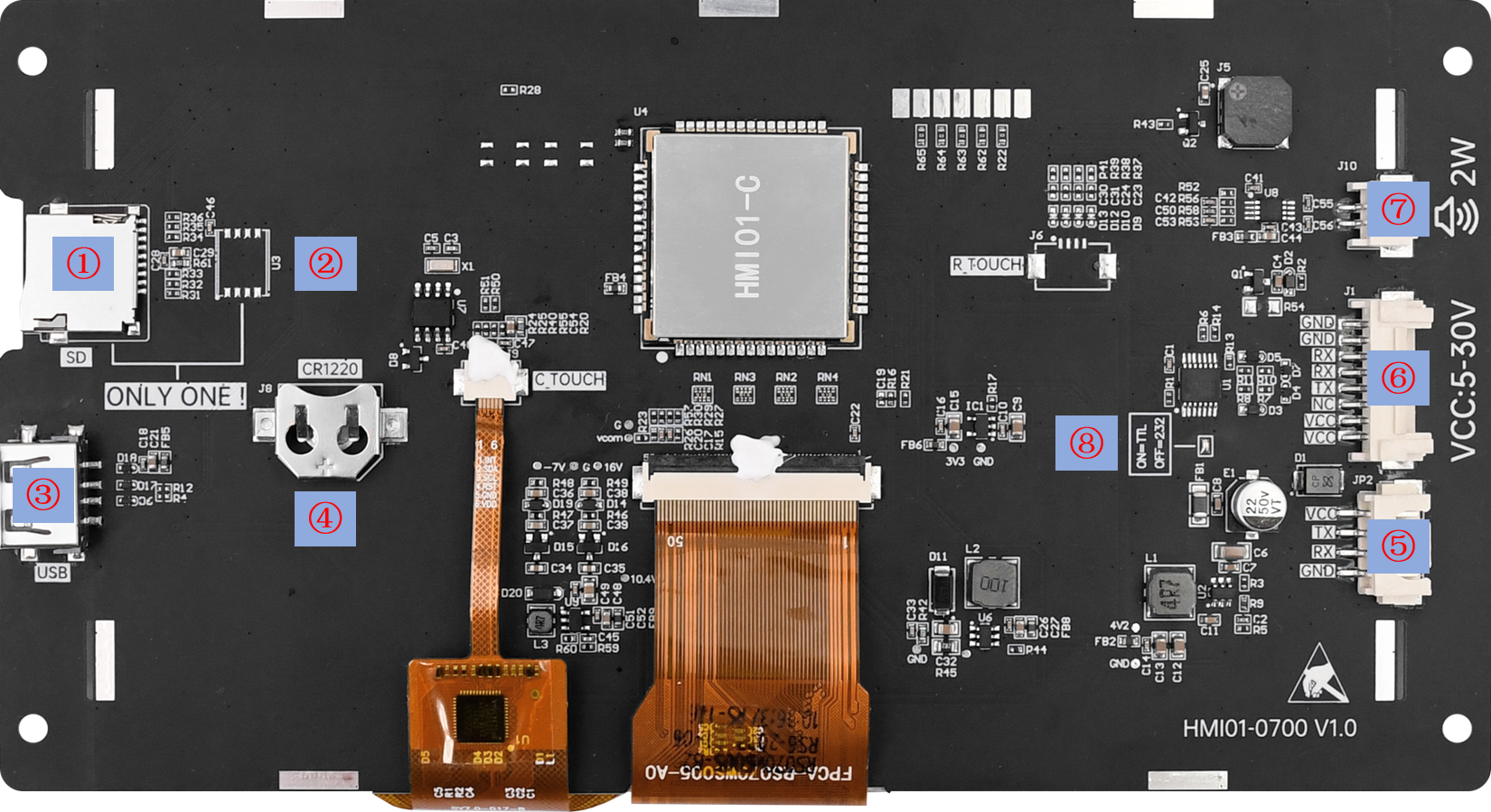

7寸底板

1: SD接口,用于下载工程配置文件到核心板的SPI FLASH。音视频控件可以播放SD卡里的音视频文件。

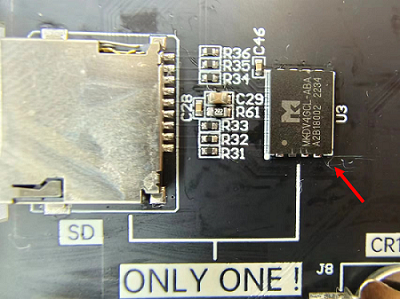

2: 焊接式SD NAND,和SD卡槽的SD同时只能存在一个。同理,音视频控件可以播放SD NAND的音视频文件。下载方式: U盘更新时会把音视频文件复制到SD NAND里面。SD NAND样图:

焊接SDNAND

3: USB接口,用于下载工程配置文件到核心板的SPI FLASH。如插上SD或焊接了SD NAND,则复制工程配置文件和音视频文件到SD卡里(耗时会有点久)。

4:CR1220纽扣电池座,用于主板断电后给RTC芯片供电。

5:XH2.54 4P接口,串口通讯及电源供电接口。VCC:5-30V(注意:使用电脑USB供电功率不足,可能不亮屏)

6:HY2.0 8P接口,串口通讯接口及电源供电接口。和5功能一样,只是座子不同而已。

7:喇叭接口,可接小于3W功率的喇叭。

8:串口通讯电平选择,断开:兼容232电平,短接:兼容TTL电平。



1.2. 调试板

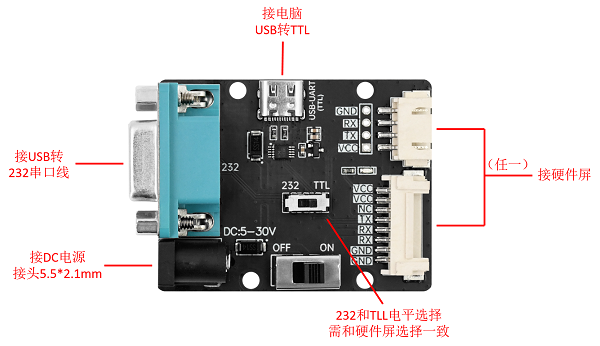

调试板

调试板的主要作用是给硬件屏供电、通过USB转232串口线或USB转TTL与电脑上位机通讯。

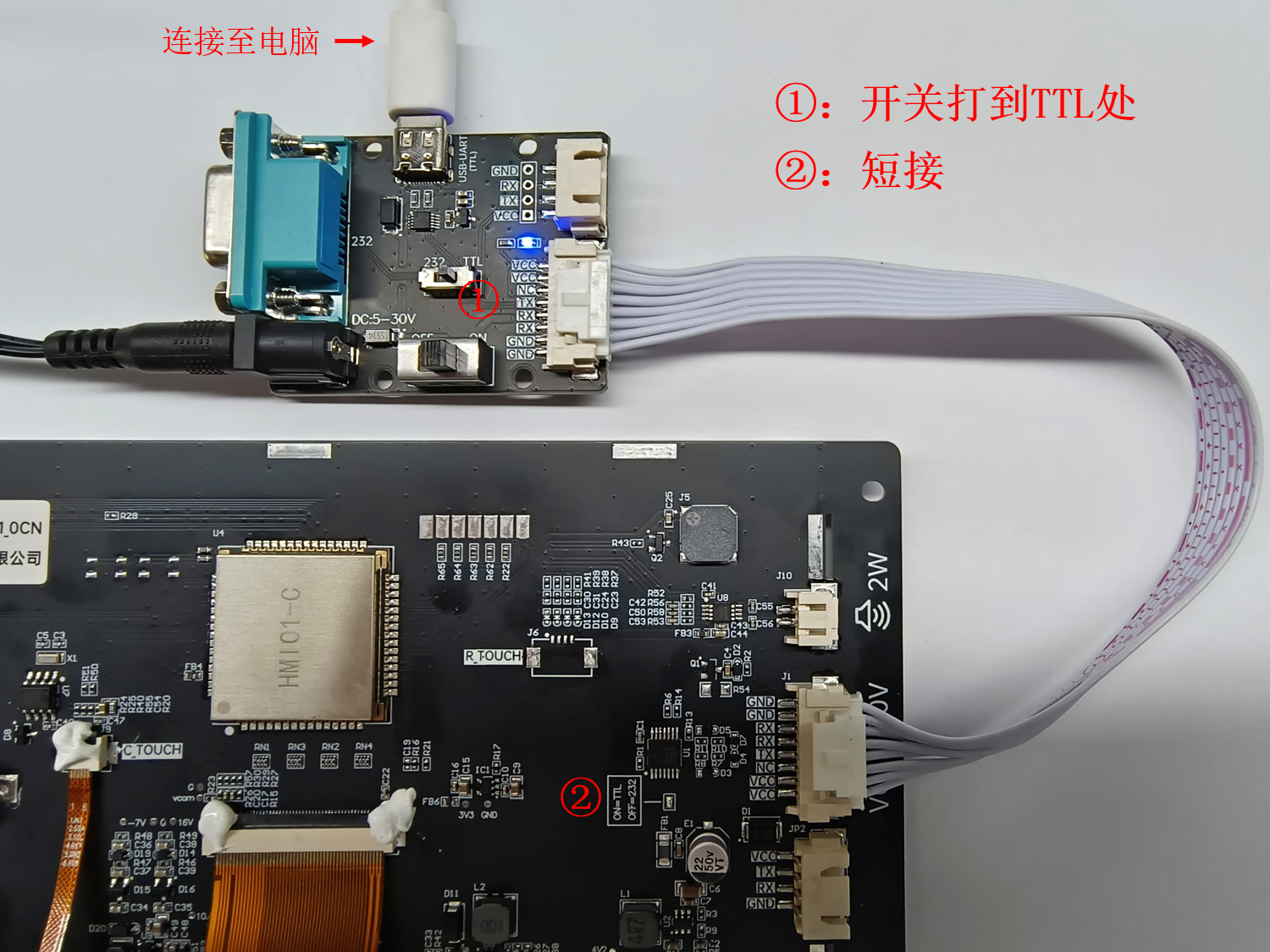

TTL电平连接方式如下图:

TTL连接方式

注意

  1. 电脑USB电压可能低于5V,单独给硬件屏供电可能无法点亮屏幕!

  2. 即使电脑USB能点亮屏幕,由于功率不足也会出现播放音视频重启的问题,尽量使用独立电源供电!



1.3. 配件

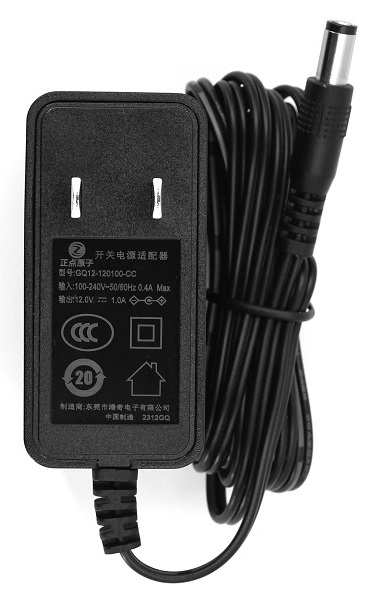

12V 1A电源适配器:

电源适配器

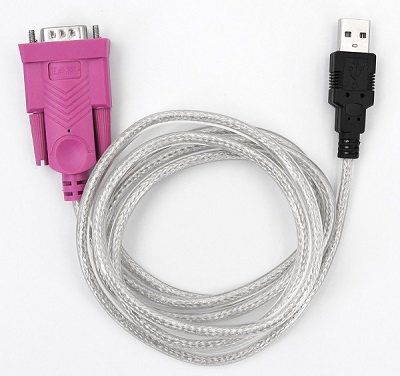

USB转232串口线

USB转232串口线

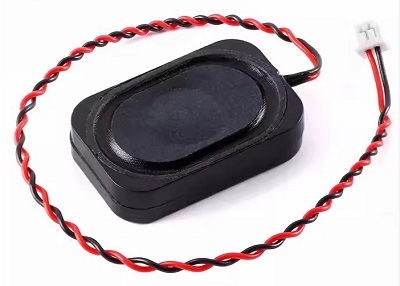

喇叭:

喇叭


1.4. 核心板

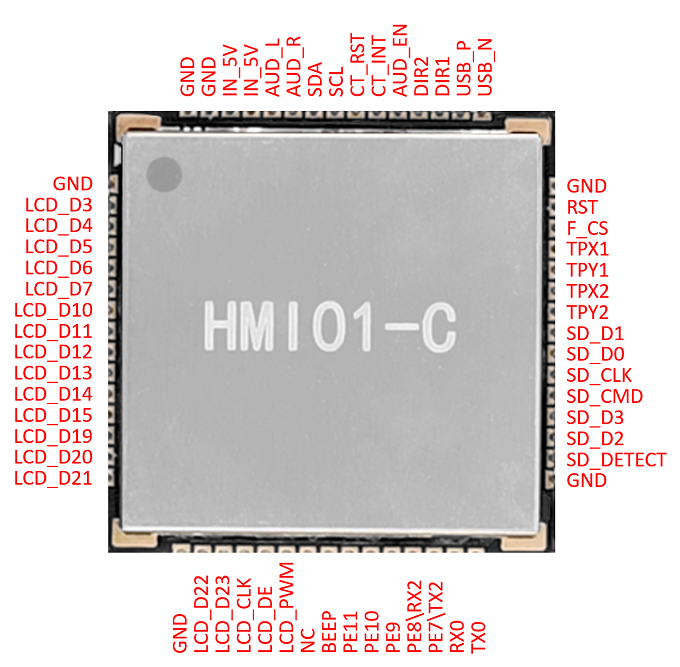

核心板

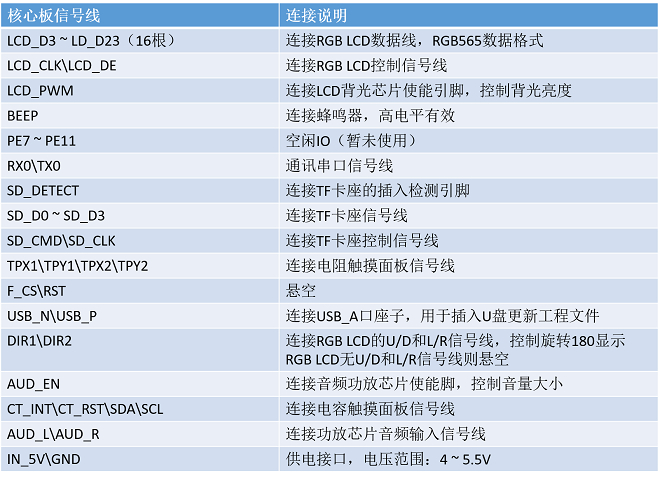

核心板引脚说明:

核心板接线说明

底板参考设计:

点击下载底板参考设计原理图


修改型号:

核心板默认出厂型号是ATK80480M0700,单独购买了核心板的用户,需发送指令修改为自己需要的型号。

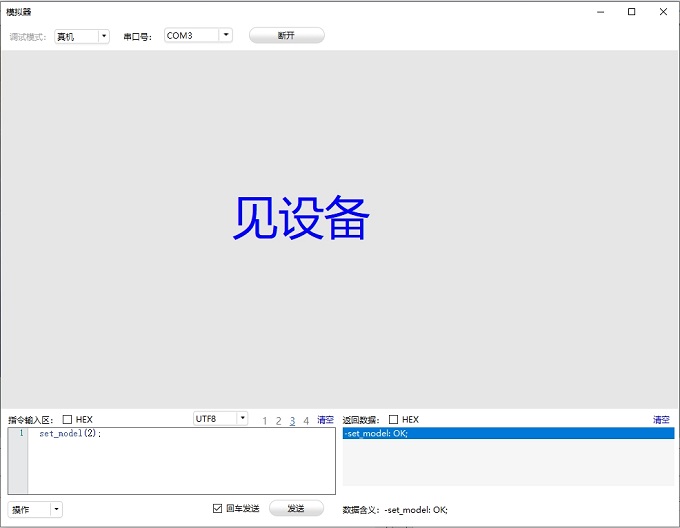

操作方法:上位机模拟器真机模式和硬件屏联机,发送set_model()指令。

set_model(2);  // 2表示型号的编号
联机修改型号

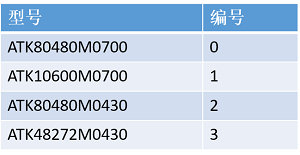

型号编码:

型号编号
