摄像头OV7670模块资料--ALIENTEK STM32开发板资料

Admin · 发表于 2012-10-22 16:04:24

1.淘宝购买地址：
https://item.taobao.com/item.htm?id=17365719040

2.资料下载地址【见附件或者下面网盘链接】
   百度网盘压缩包地址【如果连接失效，请直接下载本帖附件】：
http://pan.baidu.com/s/1gdtWvzt

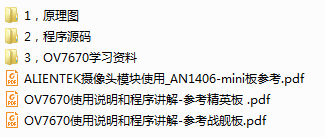

3.资料介绍

1，模块原理图：模块原理图
2，程序源码：请使用与开发板对应的源码即可。
3,OV7670学习资料
DF文件：
OV7670使用说明和程序讲解-参考战舰板.pdf  从战舰版手册剪辑来的，使用战舰代码可以参考这个
OV7670使用说明和程序讲解-参考精英板 .pdf 从精英板手册剪辑来的，使用精英板代码可以参考这个
ALIENTEK摄像头模块使用_AN1406-mini板参考.pdf：mini板子使用说明

4.配套开发板：
  正点原子战舰/精英 STM32开发板

5.产品介绍：

ALIENTEK OV7670摄像头模块，输出黑白图像的办法：http://www.openedv.com/posts/list/23685.htm

特别提醒，很多朋友用MiniSTM32开发板驱动摄像头有这样那样的问题，这里做一个总的说明。

1，关于摄像头模块。
我们的摄像头模块自带了一个3.6mm镜头，可以调焦距的，一般调节焦距在镜头离全部扭进去还有1~2mm左右就是比较清晰的了。如图1所示：

图1，镜头焦距调节示意图

不过具体还是得依据你自己的情况调节，如果不清晰，请稍微调节下焦距，一般就可以了。另外要注意摄像头前面有镜头盖，
需要先拔了镜头盖，否则无法拍摄到图片。另外，对于不同远近的物体，摄像头不具有自动对焦的功能，所以需要你手动调节焦距，以适应不同远近的拍照。
2，关于连接方式。
单独购买ALIENTEK 摄像头模块，或者同MiniSTM32开发板购买摄像头模块的，我们都会免费赠送20根杜邦线，方便您连接。
摄像头同MiniSTM32开发板的连接问题比较多，一般都是图像不清晰，或者无图像什么的。这个主要还是出在你的接线方式上面，
由于摄像头读数据速度非常快，还和LCD共用了D0~D7这8根数据线，所以很容易受到干扰，这里经过我的模式，有一个比较好的捆线方式：
把D0~D7这8根数据线捆绑在一起，再把余下的信号线和电源线捆绑在一起，一般就可以很好的解决无图像/图像不稳定的问题了。捆绑方式如图2~3所示：

图2，连接线分2股捆绑方法展示1

图3，连接线分2股捆绑方法展示2

图4，连接线分2股捆绑方法展示3

图5，连接线分2股捆绑方法展示4

等捆绑好之后，就可以拍到比较稳定的图像了，如图6所示：

图6，摄像头正常工作中

正点原子 · 发表于 2012-11-8 14:31:09

特别提醒：
如果是使用Mini板连接我们的摄像头模块，请把数据线分开捆绑，否则可能导致LCD显示不正常，具体操作方法为：
1，将D0~D7捆绑在一起。
2，将WRST,RCLK,RRST,OE,WEN,VSYNC这几个信号线捆绑在一起。
3，将SCL,SDA,GND,VCC捆绑在一起。
这样，将OV7670的所有连线分为3个部分，减少相互的干扰，一般这样操作之后，LCD就可以正常显示OV7670的数据了。

tmacno01 · 发表于 2012-11-8 21:29:21

回复【2楼】正点原子:
---------------------------------
原子哥，我把线都连上以后，发现LCD不能正常工作，屏幕全白的，拔掉B6,B7，LCD能显示文字，这是什么情况？

正点原子 · 发表于 2012-11-8 22:10:47

回复【3楼】tmacno01:
---------------------------------
你的LCD什么型号?

tmacno01 · 发表于 2012-11-8 23:44:11

回复【4楼】正点原子:
---------------------------------就是mini板上配的2。8寸的LCD

正点原子 · 发表于 2012-11-9 00:05:34

回复【5楼】tmacno01:
--------------------------------
我是说LCD ID.呵呵.LCD驱动器的型号.

tmacno01 · 发表于 2012-11-9 09:34:32

回复【6楼】正点原子:
---------------------------------
4531的

Script36 · 发表于 2012-11-9 10:36:58

mark

lixupeng · 发表于 2012-11-10 20:36:00

收下

everymama · 发表于 2013-1-10 18:59:32

回复【楼主位】Admin:
---------------------------------
摄像头在Mini板显示不出来哦，花花的。摄像头没问题的，在战舰板上能正常使用的。请问会是什么问题呢？
按照下面的做法也不得。。
1，将D0~D7捆绑在一起。
2，将WRST,RCLK,RRST,OE,WEN,VSYNC这几个信号线捆绑在一起。
3，将SCL,SDA,GND,VCC捆绑在一起。
这样，将OV7670的所有连线分为3个部分，减少相互的干扰，

正点原子 · 发表于 2013-1-10 22:09:47

回复【10楼】everymama:
---------------------------------
没有改善？

everymama · 发表于 2013-1-12 14:58:15

没有哦，还是花花的，还没找到原因呢

kiwihermes · 发表于 2013-1-12 16:16:11

今天开发板刚刚到货，基本调试没问题，我就做了这个实验。算是勉强成功吧
提几点自己的发现：
1，实验要在比较阴暗一点的地方进行，最好关掉灯，不然显示会花花的，只能显示物体大概形状。
2，显示有点模糊，通过旋转镜头可以调节焦距，显示能清晰一点。
3，请按照原子老大教得那样把线分成三股，这样能比较好地排除干扰。
4,vcc使用3.3V吧。

by the way ,I am from amcu of scau .

正点原子 · 发表于 2013-1-12 19:40:07

1，3：线太长了，这个最好的办法就是把摄像头的线路做到PCB，不经过这么长的杜邦线连接。线越短越好。
2，是需要调节焦距的。
4，是3.3V。

xiaowan430124 · 发表于 2013-1-21 11:29:16

回复【14楼】正点原子:
---------------------------------
用32mini开发板最快只能6帧？

正点原子 · 发表于 2013-1-21 12:03:33

就那样了.

xiaowan430124 · 发表于 2013-1-23 09:46:47

回复【16楼】正点原子:
---------------------------------
使用OV7670模块+Mini板相同连接方法，程序里可以实现将摄像头的图像数据 D0~D7 通过32串口发送出去吗？如何实现？

就像实现串口传输JPEG 图片格式为FF D8 ...图片数据... FF D9

正点原子 · 发表于 2013-1-23 11:09:00

回复【17楼】xiaowan430124:
---------------------------------
当然可以了,你将得到的数据,直接printf出去即可.注意数据格式,比如OV7670输出RGB565的数据,你上位机/接收端注意处理,就可以了.

xiaowan430124 · 发表于 2013-1-23 15:04:11

回复【18楼】正点原子:
---------------------------------
嗯嗯谢谢原子哥出来了

gwq168 · 发表于 2013-1-23 23:39:01

学习学习。

AndyZHANG · 发表于 2013-2-4 15:37:25

请问原子哥，想用stm32 + ov7670模块儿+ wifi 模块儿用PC显示实时摄像，不知道stm32的处理速度能不能满足要求

正点原子 · 发表于 2013-2-4 23:45:33

不快，有个3～5帧不错了

hmdyfg2008 · 发表于 2013-2-19 14:27:45

在mini版记者做成带sd卡存储的照相机，这个难度大吗？？

hmdyfg2008 · 发表于 2013-2-19 14:29:30

回复【13楼】kiwihermes:
---------------------------------
哥们，能接着在minni版的平台上
做成带sd卡存储设备的类似照相机的吗？？

Admin · 发表于 2013-2-21 20:57:53

回复【24楼】hmdyfg2008:
---------------------------------
mini板子受资源限制，比较麻烦哦。。。

陈正杰 · 发表于 2013-3-15 15:54:07

强烈建议买那种连在一起的杜邦线效果要好很多

漫步的鱼儿 · 发表于 2013-3-21 09:09:58

学习了，支持。

361901725@qq.co · 发表于 2013-4-1 20:34:05

原子哥我是用DSP5509做图像采集 STM32板子有点看不懂 FIFO 读操作的话他地址地多少呢？

正点原子 · 发表于 2013-4-1 22:09:16

没有地址
复位后，给时钟就出第一个数据，接着第二个...。

361901725@qq.co · 发表于 2013-4-3 16:15:32

回复【29楼】正点原子:
---------------------------------
我现在要把已经写到FIFO里的数据再读到SDRAM，或者把FIFO图像数据通过软件显示出来，怎么操作？

正点原子 · 发表于 2013-4-3 20:24:04

回复【30楼】361901725@qq.com:
---------------------------------
FIFO->SDRAM->LCD

361901725@qq.co · 发表于 2013-4-17 19:07:02

回复【31楼】正点原子:
--------------------------------
原子哥 OV7670模块的启动条件是什么呢？写使能写指针复位只要VSYNC=0摄像头就会有数据往FIFO写么？

正点原子 · 发表于 2013-4-17 20:21:37

回复【32楼】361901725@qq.com:
---------------------------------
看教程.

Super斌 · 发表于 2013-5-22 23:48:44

我买了个摄像头OV7670模块（不是您店里的配套模块），连接到您店子里的迷你开发板上，显示的是白屏，为什么同样是OV7670模块不能通用呢？求解答

正点原子 · 发表于 2013-5-23 00:20:38

我们的是带FIFO版本的,你买的带不带FIFO?

wytwyt · 发表于 2013-7-9 16:55:09

原子哥，我想用摄像头做近距离手势识别，用OV7670摄像头加stm32行吗？

正点原子 · 发表于 2013-7-9 18:23:13

回复【36楼】wytwyt:
---------------------------------
估计不行.

贪狼lyb · 发表于 2013-7-31 20:41:19

回复【2楼】正点原子:

特别提醒：
如果是使用Mini板连接我们的摄像头模块，请把数据线分开捆绑，否则可能导致LCD显示不正常，具体操作方法为：
1，将D0~D7捆绑在一起。
2，将WRST,RCLK,RRST,OE,WEN,VSYNC这几个信号线捆绑在一起。
3，将SCL,SDA,GND,VCC捆绑在一起。
这样，将OV7670的所有连线分为3个部分，减少相互的干扰，一般这样操作之后，LCD就可以正常显示OV7670的数据了。

---------------------------------

pfj911206 · 发表于 2013-9-21 17:00:49

回复【楼主位】Admin:
---------------------------------
请问ov7670接msp430的时候哪些口要求上拉电阻啊

jacb · 发表于 2013-10-24 22:05:28

回复【18楼】正点原子:
----------------------------能给说下具体咋弄不，我还没咋学咱的板子呢，急着把东西做出来，最好给个程序吧，谢谢啦

正点原子 · 发表于 2013-10-25 16:34:18

回复【40楼】jacb:
---------------------------------
就是printf，打印数据啊...

jacb · 发表于 2013-10-27 11:56:07

回复【17楼】xiaowan430124:
---------------------------------
你好，你能通过串口发送摄像头采集的数据吗??帮帮我吧，求例程，我也想做，但做不出来啊，我邮箱1362289237@qq.com

icexu320 · 发表于 2013-11-2 11:23:06

这个摄像头可以在DE2板子上用吗？怎么接到DE2板子上呢？可以的话多少钱一个？

正点原子 · 发表于 2013-11-2 14:38:30

回复【43楼】icexu320:
---------------------------------
应该是可以，接线和单片机接法一样啊

iicsoft · 发表于 2013-11-4 15:53:15

我买了这个摄像头，想用它做车牌图片识别，不知道行不行？

正点原子 · 发表于 2013-11-4 16:09:40

回复【45楼】iicsoft:
---------------------------------
有点玄

iicsoft · 发表于 2013-11-26 16:39:23

我搞了两个星期，都没有把图像显示出来，不知道什么原因，你能帮我看看程序是什么问题吗?我到时候把程序发给你

正点原子 · 发表于 2013-11-27 00:38:49

回复【47楼】iicsoft:
---------------------------------
你用我们的开发板驱动?

iicsoft · 发表于 2013-11-27 21:01:34

我视频头买的你们的，开发板是我自己的，不是你们的，接线我都没有问题，就是不行啊

blackbattery · 发表于 2013-12-8 12:40:27

回复【13楼】kiwihermes:
---------------------------------
摄像头还是花屏的，不是很清楚，能把你的程序贴出来吗？
