发表于 2017-1-7 10:59:29 | 显示全部楼层 |阅读模式
1金钱
MT-LR04是一款基于SEMTECH公司SX1278无线透明传输模块(收发一体),采用先进的 LoRa 扩频技术,通信距离3000米,超强纠错,抗干扰能力强,具有空中唤醒功能(超低功耗)。可无死角覆盖数千人的小区环境,特别适合抄表、智能家居、防盗报警等设备

馒头科技----专注于物联网,低功耗无线射频研发及模组供应。
正点原子逻辑分析仪DL16劲爆上市
回复

使用道具 举报

5

主题

86

帖子

0

精华

初级会员

Rank: 2

积分
146
金钱
146
注册时间
2016-11-7
在线时间
10 小时
 楼主| 发表于 2017-1-7 10:59:51 | 显示全部楼层
2楼

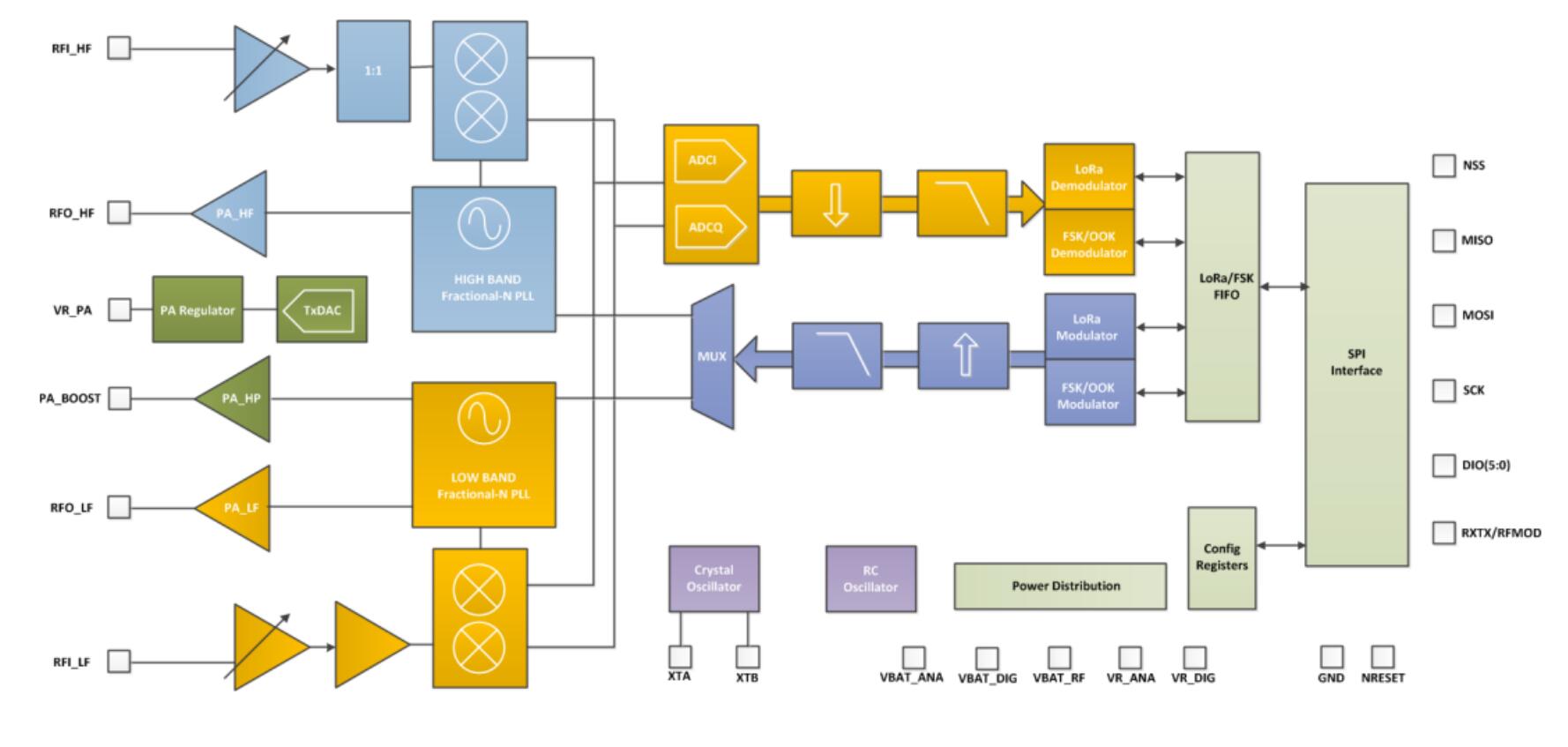

SX1278功能方框图




引脚图:

注意事项:
在使用贴片天线时,模块天线下方的电路板绝对不能铺铜,或者将模块下方的电路板挖空,因为金属对射频信号的吸收和屏蔽能力非常强,会严重影响通讯距离。
模块尽量安放在底板的边缘,如果空间允许,天线部分最好能在底板之外。
模块尽量远离高压电器,因为高压电器的电磁波也会对射频信号产生一定的影响。
请为模块单独使用一颗LDO稳压芯片,如果采用开关电源芯片,后面一定加一个LDO,防止开关电源芯片的噪声干扰射频,LDO最大电流大亍300mA,以保证射频供电非常干净。

馒头科技----专注于物联网,低功耗无线射频研发及模组供应。
回复

使用道具 举报

5

主题

86

帖子

0

精华

初级会员

Rank: 2

积分
146
金钱
146
注册时间
2016-11-7
在线时间
10 小时
 楼主| 发表于 2017-1-7 11:01:27 | 显示全部楼层
签到
深圳市馒头科技成立于2014年,是一家以技术为核心,专注于物联网,集合低功耗无线射频研发、模组供应及物联网整体解决方案的高新企业。馒头科技本着“因为专注,所以专业”的信念在无线射频领域深深扎根。公司汇聚了一批在半导体硬件集成电路,底层协议以及APP开发、云端服务等拥有多年经验的资深人士,经过多年积累,已经拥有多项产品认证、实用新型专利以及软件著作权。致力于为客户提供最专业物联网的解决方案和个性化的定制服务,助推客户加快产品化,全方位解决客户需求。
官网:http://www.mantoukeji.cn/
淘宝店:https://mantoukeji.taobao.com/
联系人:邓工
电话:18823460424/17727984136
QQ:524775504
邮箱:dengshensen@163.com
馒头科技----专注于物联网,低功耗无线射频研发及模组供应。
回复

使用道具 举报

6

主题

54

帖子

0

精华

中级会员

Rank: 3Rank: 3

积分
251
金钱
251
注册时间
2015-3-9
在线时间
20 小时
发表于 2017-1-11 12:31:29 | 显示全部楼层

请问,每个模块的地址的设置体现在哪里?
回复

使用道具 举报

5

主题

86

帖子

0

精华

初级会员

Rank: 2

积分
146
金钱
146
注册时间
2016-11-7
在线时间
10 小时
 楼主| 发表于 2017-3-14 10:06:26 | 显示全部楼层
签到
深圳市馒头科技成立于2014年,是一家以技术为核心,专注于物联网,集合低功耗无线射频研发、模组供应及物联网整体解决方案的高新企业。馒头科技本着“因为专注,所以专业”的信念在无线射频领域深深扎根。公司汇聚了一批在半导体硬件集成电路,底层协议以及APP开发、云端服务等拥有多年经验的资深人士,经过多年积累,已经拥有多项产品认证、实用新型专利以及软件著作权。致力于为客户提供最专业物联网的解决方案和个性化的定制服务,助推客户加快产品化,全方位解决客户需求。
官网:http://www.mantoukeji.cn/
淘宝店:https://mantoukeji.taobao.com/
联系人:邓工
电话:18823460424/17727984136
QQ:524775504
邮箱:dengshensen@163.com
馒头科技----专注于物联网,低功耗无线射频研发及模组供应。
回复

使用道具 举报

530

主题

11万

帖子

34

精华

管理员

Rank: 12Rank: 12Rank: 12

积分
165309
金钱
165309
注册时间
2010-12-1
在线时间
2108 小时
发表于 2017-3-15 21:17:20 | 显示全部楼层
屌,就是价格贵啊
我是开源电子网www.openedv.com站长,有关站务问题请与我联系。
正点原子STM32开发板购买店铺http://openedv.taobao.com
正点原子官方微信公众平台,点击这里关注“正点原子”
回复

使用道具 举报

5

主题

86

帖子

0

精华

初级会员

Rank: 2

积分
146
金钱
146
注册时间
2016-11-7
在线时间
10 小时
 楼主| 发表于 2017-3-25 10:53:14 | 显示全部楼层

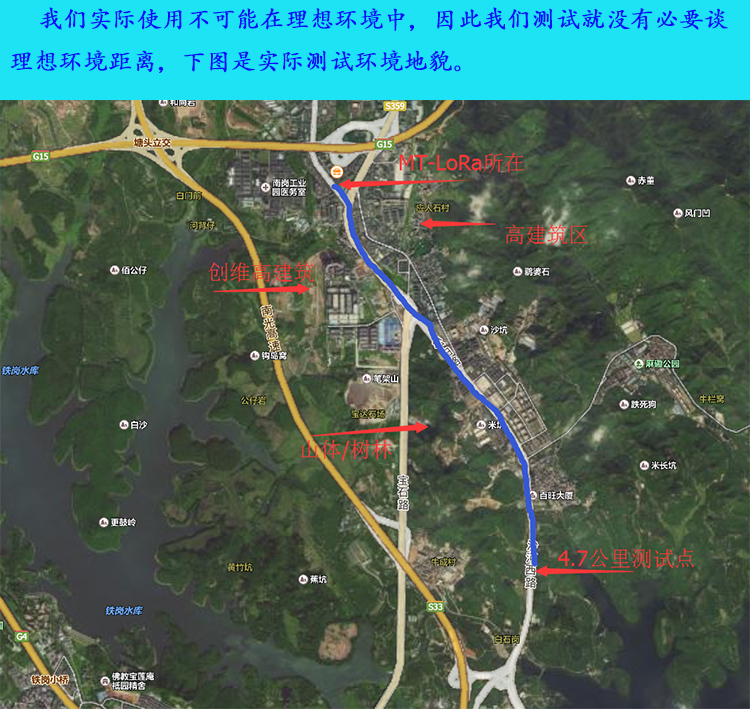

四、距离测试





馒头科技----专注于物联网,低功耗无线射频研发及模组供应。
回复

使用道具 举报

9

主题

50

帖子

0

精华

中级会员

Rank: 3Rank: 3

积分
488
金钱
488
注册时间
2017-7-5
在线时间
102 小时
发表于 2017-9-19 11:51:56 | 显示全部楼层

你好,我的1278的程序,运行时提示Hard SPI Err!,要怎样解决
回复

使用道具 举报

26

主题

108

帖子

0

精华

金牌会员

Rank: 6Rank: 6

积分
1826
金钱
1826
注册时间
2015-12-18
在线时间
209 小时
发表于 2018-9-4 17:13:11 | 显示全部楼层
宇我所有 发表于 2017-9-19 11:51
你好,我的1278的程序,运行时提示Hard SPI Err!,要怎样解决

你好有lora的程序吗,我在网上下的是分开的,想要一体的
想学STM32,我想宝刀未老吧
回复

使用道具 举报

26

主题

108

帖子

0

精华

金牌会员

Rank: 6Rank: 6

积分
1826
金钱
1826
注册时间
2015-12-18
在线时间
209 小时
发表于 2018-9-4 17:13:59 | 显示全部楼层
宇我所有 发表于 2017-9-19 11:51
你好,我的1278的程序,运行时提示Hard SPI Err!,要怎样解决

你好有lora的程序吗,我在网上下的是分开的,想要一体的
想学STM32,我想宝刀未老吧
回复
