支持基站定位，可使用手机APP查看AT的板子GSM板诞生了

ST-FAE-SALE

      本人现在已会回乡创业，以前一直在上海做ST MCU的FAE,做ST的FAE也是学习原子哥的STM32板子一步步成长的。这里很感激原子哥。无奈上海的房价实在太高，实在让我望尘莫及。回到故乡合作，在上海移远合肥分公司做过原厂FAE。提起移远，估计知道的人不多。他也是做通信模块的，和SIMCOM差不多。在原厂接触了很多FAE,工程师，以及相关的模块。对通信模块有了一个小小的了解。无奈本人也比较愿意折腾，辞去了工作，现在就下海创业并成立了合肥墨子号科技有限公司，希望公司能和墨子号那样通信卫星一样强大。哈哈。     因为一直是接触STM32的以及现在有做通信模块，觉得把单片机和通信模块结合在一起，做做TCP远程发送油然而生，因为接触比较多的客户还是愿意把模块用来做TCP数据传输。所有现在把很多的精力投入到了对TCP数据的开发来。我现在选用了移远公司一颗非常成熟的2G模块M26做了一款开发板，他支持短信，电话，TCP,HTTP等一些常规模块所支持的功能。同时支持基站定位，模块支持返回的数据是经纬度数据，不需要再人为的做任何的转化，非常的方便。如果有人需要使用基站定位，可以来看看我这款板子。
   废话不多说，上图


板子反面

     主芯片是基于STM32F103C8T6的单片机，GSM模块采用上海移远的2G模块M26做通信。SIM卡采用microsim设计方式。板子和模块之间的通信端口是使用串口2进行通讯，串口1引出接口，我这里用来接蓝牙模块。好处在于可以利用蓝牙模块来打印模块返回的执行指令，通过手机APP蓝牙串口软件可以很直观的进行查看当前模块的工作状态。很方便使用。不需要再额外接个串口线，拖个电脑查看。对查找问题，也是极为方便的。

M26是全球最小的四频LCC封装GSM/GPRS模块, 尺寸仅为15.8 × 17.7 × 2.3mm, 最大限度地满足终端产品对小尺寸模块产品需求, 有效帮助客户减小产品尺寸并优化产品成本。

M26采用更易于焊接的LCC封装, 可通过标准SMT设备实现模块的快速生产, 为客户提供高可靠性的连接方式, 特别适合自动化、大规模、低成本的现代化生产方式。同时, 在客户进行少量生产时, LCC封装也能满足手工焊接的要求。

凭借超小的尺寸, 超低功耗和超宽工作温度范围, M26是M2M应用的理想解决方案, 适用于车载、可穿戴设备、工业级PDA、个人跟踪、无线POS、智能计量及其它M2M的应用,为其提供完善的短信、数据传输及语音等服务。

优势

●   全球最小的四频LCC封装GSM/GPRS模块
●   待机电流低至1.3mA
●   支持音频功能
●   支持蓝牙功能
●   支持QuecFOTA升级
●   内嵌网络服务协议栈，支持多个Socket及IP地址
●   产品设计简单，满足客户产品快速上市的要求

     M26模块的优点在于可以免费利用基站定位新信息，实现当前位置的大致定位，基站定位的范围在5公里左右误差。不受室内室外影响，有信号的地方就可以实现基站定位，如果对于需要定位信息，而并不需要非常精确定位信息的客户，可以考虑此开发板将非常适合您的使用。可以省去一个GPS模块。

      我们来看下蓝牙模块采集的数据效果：

      下图是CME错误，通过查看CME错误代码，可以看到是SIM卡未插入导致引起的错误。此时用户只需要检查硬件是否插入了SIM卡，如果未插入，重新插入，错误应该就会消失。通过手机可以很直观的进行查看。

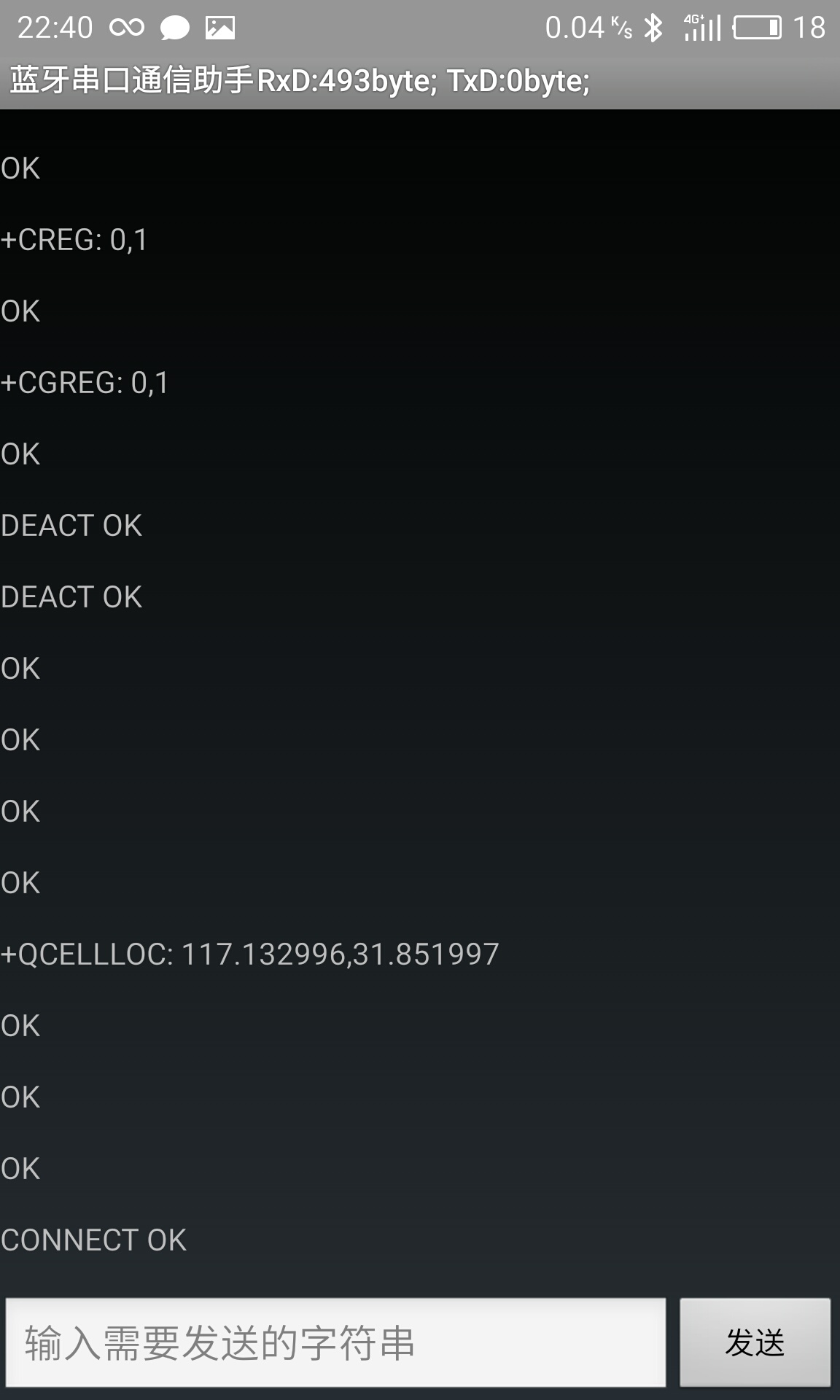

下图就是正常插入卡，并获取到定位信息的数据了。并且连接服务器成功。

    代码加入了看门狗复位电路，一旦服务器连接失败，或者掉线，单片机将自动重新复位，重新对服务器进行相连。以达到继续工作的目的。

    下面是使用花生壳申请域名。利用域名的配置可以利用网络助手查看相关数据。如果您没有域名，如果需要测试，可以利用我们的服务器进行测试查看数据。

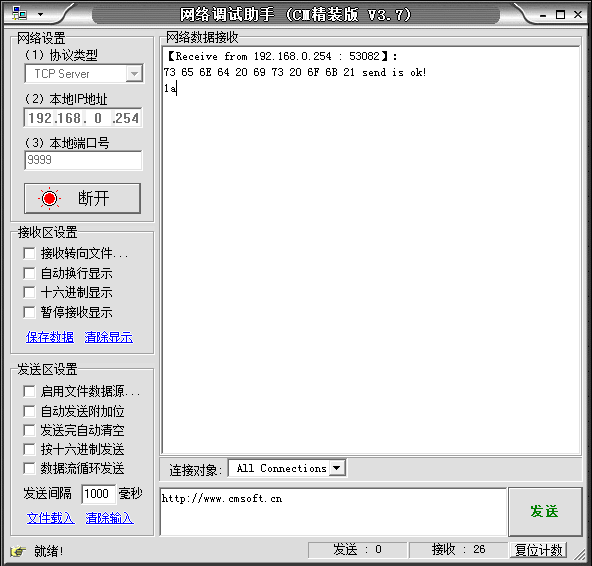

下面是提供TCP连接工具来查看GPRS打印回来的数据，

下面是调用了地图接口，实现地图的定位。

板子预留了单片机的IO口，我们可以根据自己的需要实现自己的二次开发，让我们一起飞起来吧。

在原子哥论坛，我将源代码，原理图，模块资料一并奉上，毫无保留。对模块感兴趣的，可以到https://item.taobao.com/item.htm?id=539574948857进行购买哈。我们也建立了QQ群，有不清楚或者想学习的各位也可以来相互学习讨论。
