STM32F4XX USB 透過 Bus Hound 存取 HidRaw Device

anthony80039

本篇參考假濕汀的Blogger，並修改文章中所提供的範例程式，透過Bus Hound監聽軟體來驗證傳輸資料是否正確。

由於原作者範例只能將hidraw中的資料由Device端送至PC端，無法由PC端送資料至Device端，因此這裡將介紹如何解決此問題，由於USB這邊是第一次接觸，還有很多不了解的地方，有問題還請各位前輩可以提出來。

假濕汀的Blogger:

http://iamjustinwang.blogspot.tw/2015/11/stm32f401411-hid-testkeyboard-mouse.html

本網誌連結(有sample code可以下載):

http://anthonyhuang521.blogspot.tw/

修改部分:

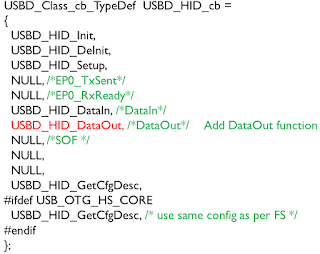

• usbd_hid_core.c:增加USB_HID_DataOut function


• USBD_HID_CfgDesc array中需修改項目


原程式中只有一個input Endpoint，因此須改改interface中定義Endpoint的數量。

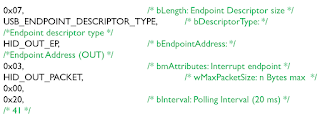

增加Output Endpoint Descriptor

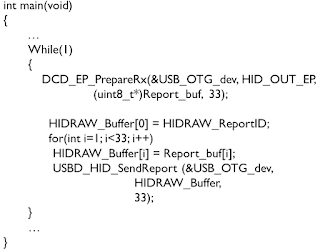

• main.c


• Bus Hound驗證:

  • 1.點選interrupt Out
  • 2.輸入要送至Device端的資料與資料大小
  • 3.點選Run，將資料送出


由上圖可觀察到，送出資料後，讀出hidraw data為PC端所輸入的資料，我們已成功將資料送至Device端。
