开发板程序在线下载不进去

stargjx1986 · 发表于 2015-9-19 16:51:07

程序在线下载时候出现芯片超时无应答，哪位大神知道什么原因啊

Admin · 发表于 2015-9-19 16:51:08

串口无法下载：
我们在《STM32不完全手册-库函数版本》3.4.2小节有详细讲解。下面我们再列出来关键点：

一. 硬件连接

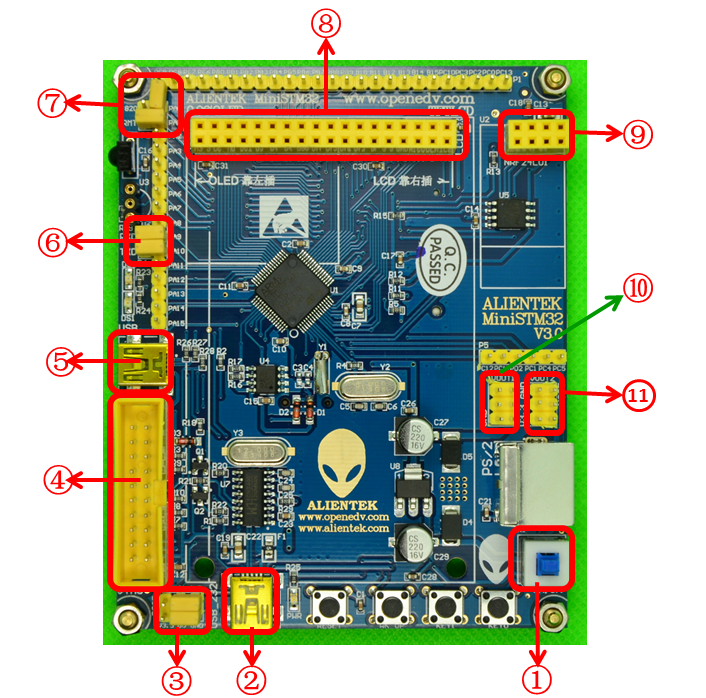

请点击下面图片连接，图片中有标号：https://img.alicdn.com/imgextra/i1/413302608/TB2GJEOeFXXXXcCXpXXXXXXXXXX_!!413302608.png?t=1440651454000
1) 标号③地方的两个跳线帽必须如图连接。
2) 标号⑥地方的两个跳线帽必须如图连接。
3）如果开发板连接了其他硬件，请先拔掉
二.CH340驱动安装
请参考下面资料，安装好CH340驱动是前提。
1）驱动光盘目录：\6，软件资料\软件\CH340驱动(USB串口驱动)_XP_WIN7共用
2）驱动安装方法参考手册章节：《STM32不完全手册-库函数版本》 3.4.2小节
3）驱动安装方法参考视频：《手把手教你学STM32》第7讲开发环境准备
三.mcuisp(flymcu)配置：
1）请点击链接：http://www.openedv.com/posts/list/425.htm
根据帖子提示，配置好下载软件。
再不行，请拍照硬件连接我看看
