高级定时器TIM1的OSSI标志位的问题

Rayne_Hwang

问题描述：

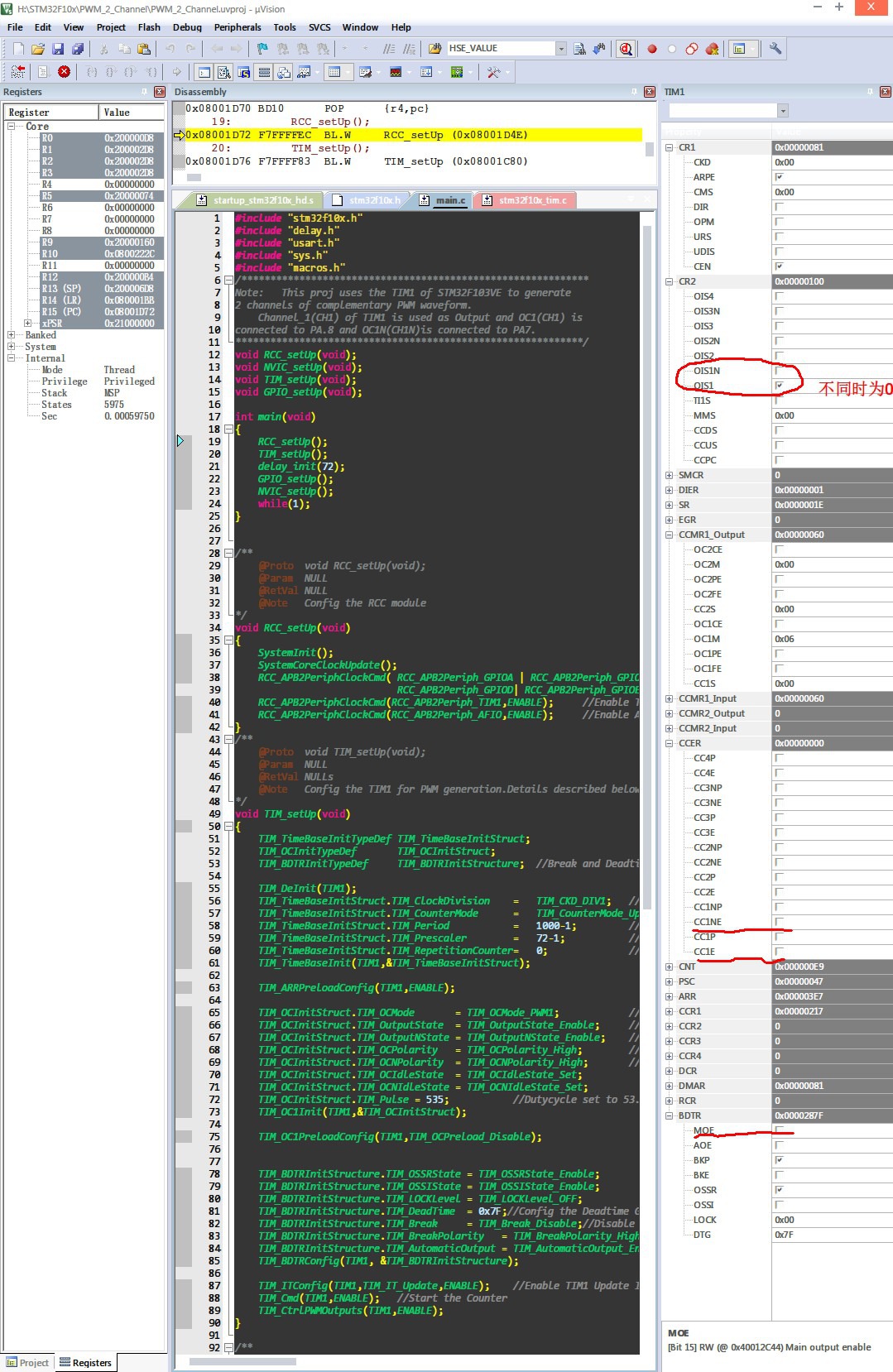

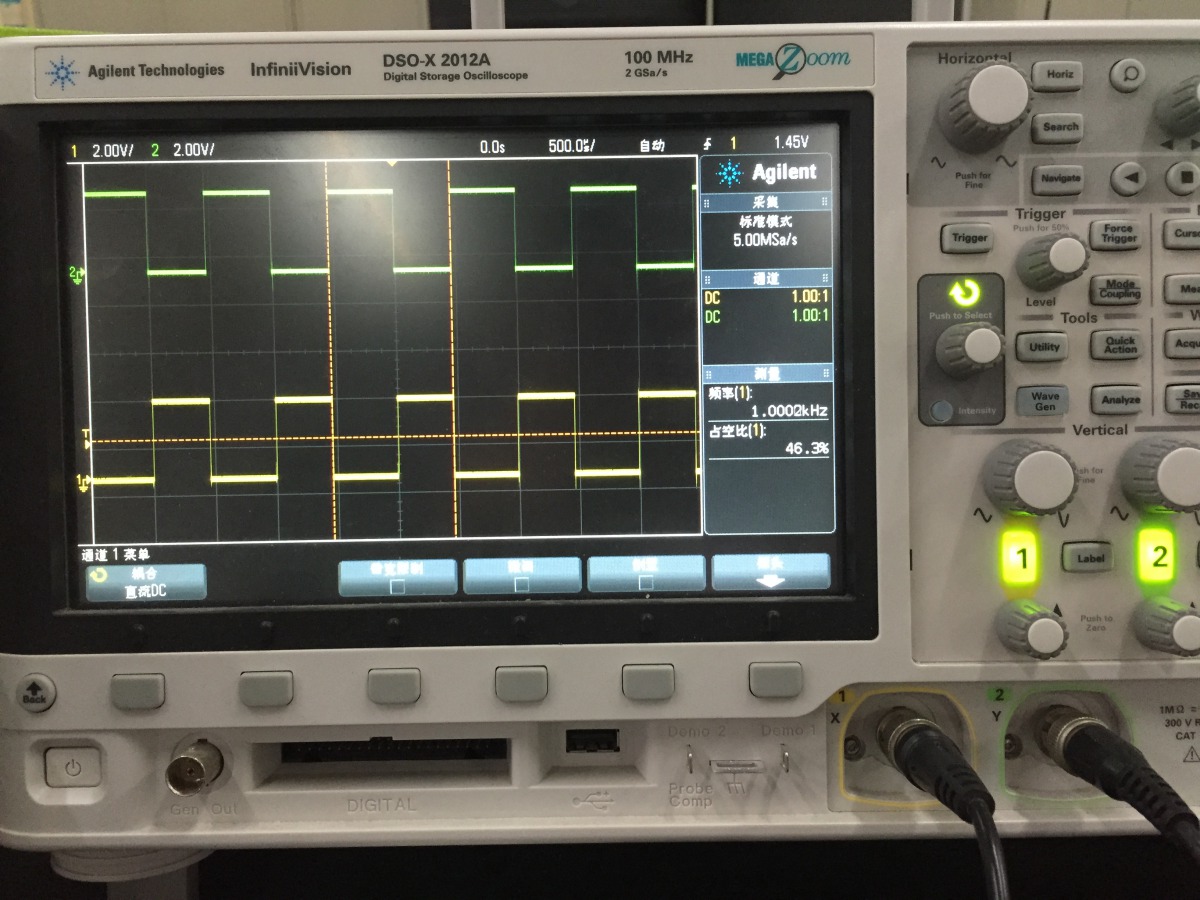

        1、在计数器正常运行的情况下，若MOE（主输出使能）=AOE=0，CC1E = CC1NE=0，OIS1和OIS1N（Idle state选择）不同时为0，此时不管OSSI位是什么，都会在OC1和OC1N上面出现一个PWM波形，且占空比由CCxR和ARR决定。即关闭了主输出使能和通道使能，结果出现了波形。如图

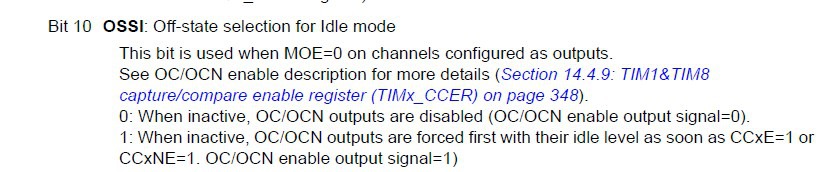

        2、在ReferenceManual中，对OSSI位作出如下描述：

                这里的inactive指的是MOE=0的状态吗？但是根据我实际测试，当MOE=0的时候，如果CCxE/CCxNE置位，OC/OCN的输出状态并不会根据CR2寄存器中OISx位设置的Idle state来输出。反而出现如下情况：
                若OSSI=1（根据RM，此时OC/OCN强制输出为idle level），且CR2寄存器中定义了OIS1=OIS1N=1（OC1=1，when MOE=0），结果OC1和OC1N都输出了低电平而不是预想的高电平。令人费解。
麻烦各位不吝赐教，感谢！

xuande

印象里，active 是指溢出、匹配这些“事件”发生了， inactive 是没有发生，和最终电平的高低无关。

另外有控制位，决定 active 时输出高或低；inactive 的时候也可以单独设置。

最下面的图，貌似就是说这个情况。

ST 的这种设计，其实很妙的。

Rayne_Hwang

回复【2楼】xuande:
---------------------------------
我懂得，ST用ACTIVE和INACTIVE代替了高低电平的分法。但是在他的RM0008这个文档里面，ACTIVE的用法前后有些不统一（之前有去过TI实习，这些manual一般都是分给不同的人写的），导致读起来比较费力。也用过MSP430带死区的TIMERA，那个要清楚得多。
