第十二课：同步串行外设接口SPI

leoringyang

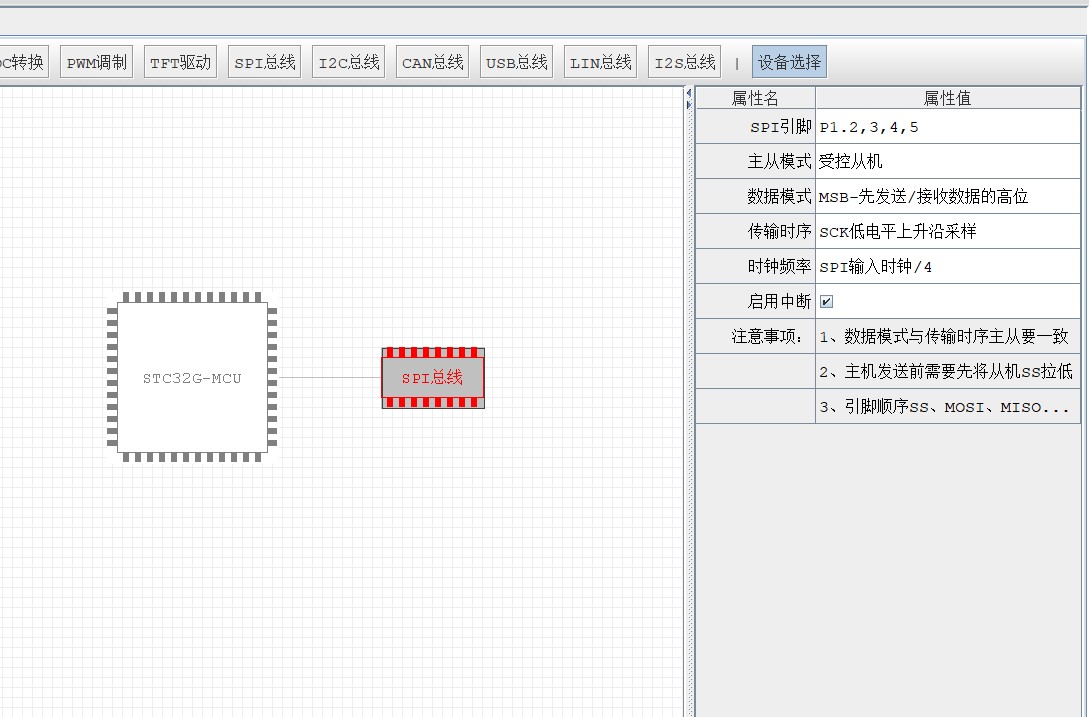

SPI是一种全双工的高速同步通信总线。STC32G系列集成的SPI接口提供了两种操作模式：主模式和从模式。STC32G系列单片机内部集成了一个高速串行通信接口（SPI接口）。
SPI通信的精髓在于“数据交换”或“移位寄存器交换”，主设备和从设备内部都有一个移位寄存器。通信时，它们通过MOSI和MISO线连接成一个虚拟的环形。主设备发起：主设备拉低CS线，选中一个从设备，并开始产生SCLK时钟信号。
按位交换：在每个SCLK时钟周期，主设备从MOSI移出一个bit，同时从设备从MISO移出一个bit。这就意味着，在一个时钟周期内，数据同时向两个方向各传输了1个bit。
完成传输：经过8个（或更多）时钟周期，主设备和从设备的寄存器内容就完成了交换。也就是说，主设备每发送一个字节，必然也会接收到一个字节。因此，如果主设备只想读取数据，它需要先发送一个“空字节”来提供时钟，从而把从设备的数据“交换”回来。

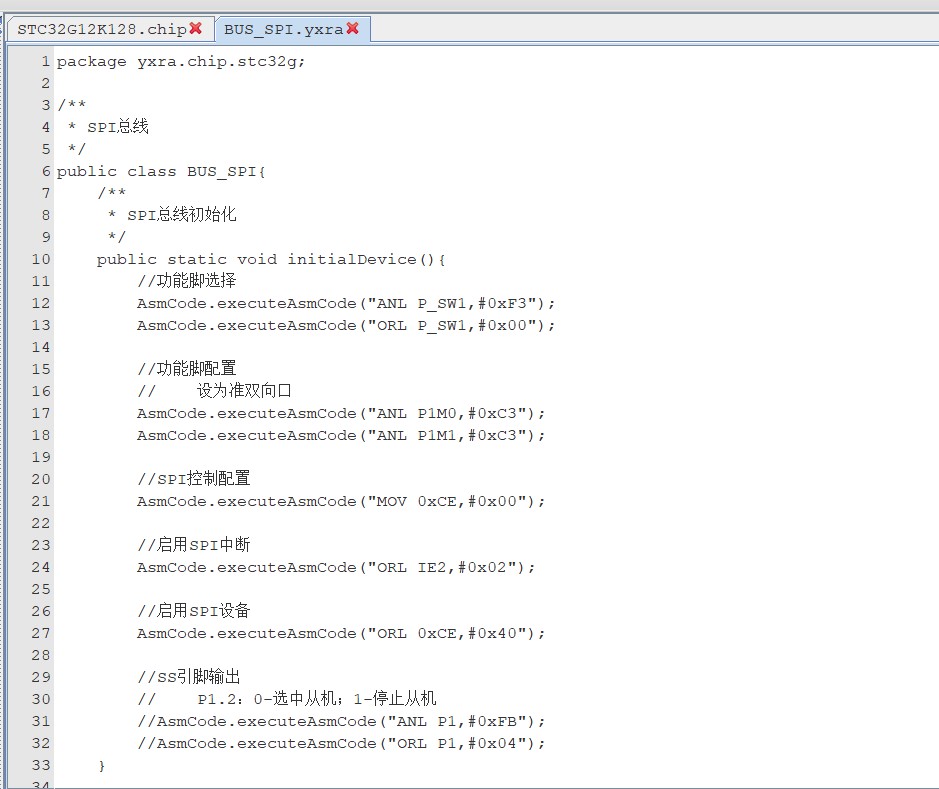

本课以及后面的几课涉及bus总线通讯，与开发语言关联不大，仅做一下原理介绍。
