第十课：PWM脉冲调制开发，功能简化

leoringyang

STC32G 系列的单片机内部集成了8通道16位高级PWM定时器，分成两组周期可不同的PWM，分别命名为PWMA和PWMB，可分别单独设置。第一组PWM/PWMA可配置成4组互补/对称/死区控制的PWM或捕捉外部信号，第二组PWM/PWMB可配置成4路PWM输出或捕捉外部信号。
PWM脉冲调制涉及到的寄存器较多，YXRA-SDK对其进行了简化，提取了几个关键的属性：
PWM功能引脚：脉冲输出脚，PWMA一个通道为两个脚，PWMB一个通道为一个引脚
PWM预分频、重载计数值：控制PWM的输出频率
PWM占空比：控制PWM占空比，这里转换成百分比，由系统计算值
PWM启用中断：用于中断的业务处理
现在开始做一个简单的PWM控制LED示例，官方实验箱P6为LED，PWMA的四通道正好对应P6的8个引脚。

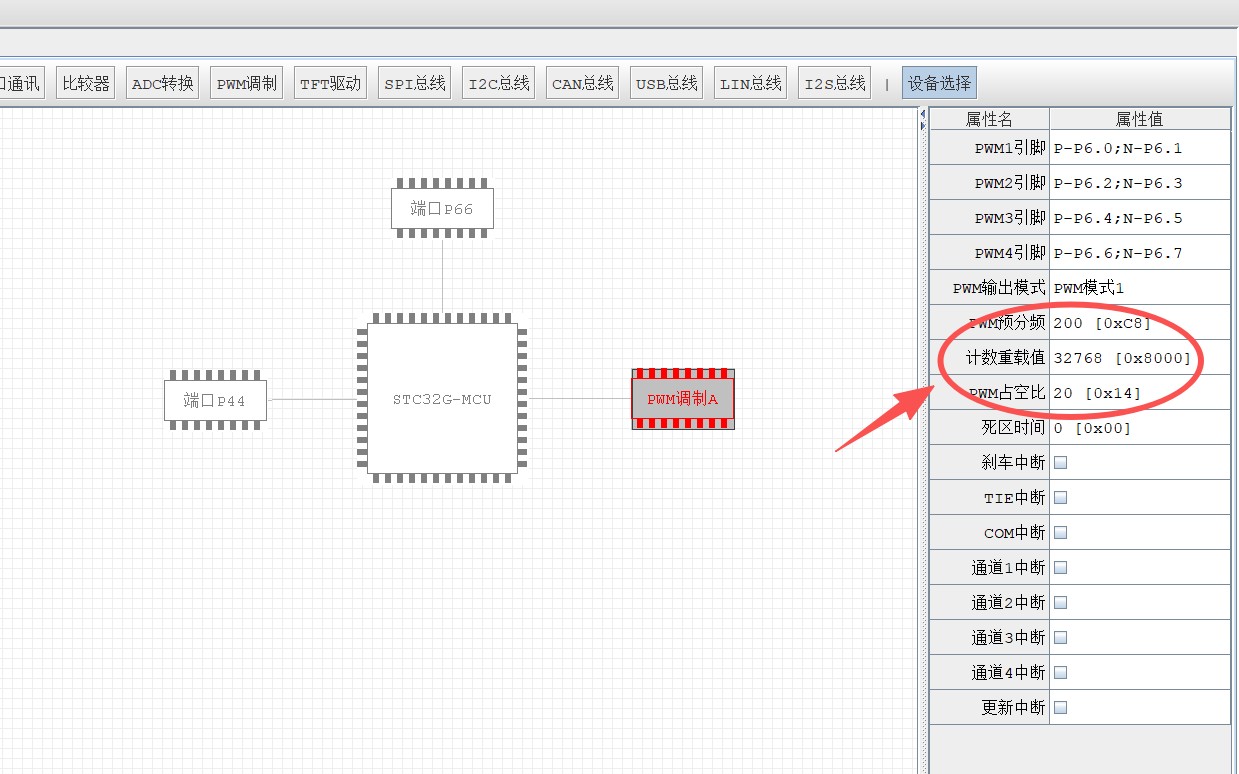

我们将PWMA设备放到设视中，按截图中的属性值填好，保存编译，直接下载运行即可。
附件为PWMA的示例，可直接导入到YXRA-SDK中来。
