第七课：串口通讯UART1~UART4

leoringyang

串口通讯是一种非常经典且至今仍广泛使用的设备通信方式。它的核心思想是将数据拆分成一位一位（bit）的二进制信号，通过一根数据线按顺序进行传输。相较于一次能传多位数据的并行通信，串口虽然速度慢一些，但硬件简单、成本低，尤其适合长距离通信。
STC32G系列单片机具有2组USART-LIN/SPI，全双工同步/异步串行通信接口（USART1和USART2）支持LIN，SPI，可省电模式唤醒。每个串行口由2个数据缓冲器、一个移位寄存器、一个串行控制寄存器和一个波特率发生器等组成。每个串行口的数据缓冲器由2个互相独立的接收、发送缓冲器构成，可以同时发送和接收数据。
STC32G 系列单片机的串口1、串口2均有4种工作方式，其中两种方式的波特率是可变的，另两种是固定的，以供不同应用场合选用。用户可用软件设置不同的波特率和选择不同的工作方式。主机可通过查询或中断方式对接收/发送进行程序处理，使用十分灵活。 串口1、串口2的通讯口均可以通过功能管脚的切换功能切换到多组端口，从而可以将一个通讯口分时复用为多个通讯口。
今天这节课我们来讲如何在YXRA-SDK中开发串口通讯。

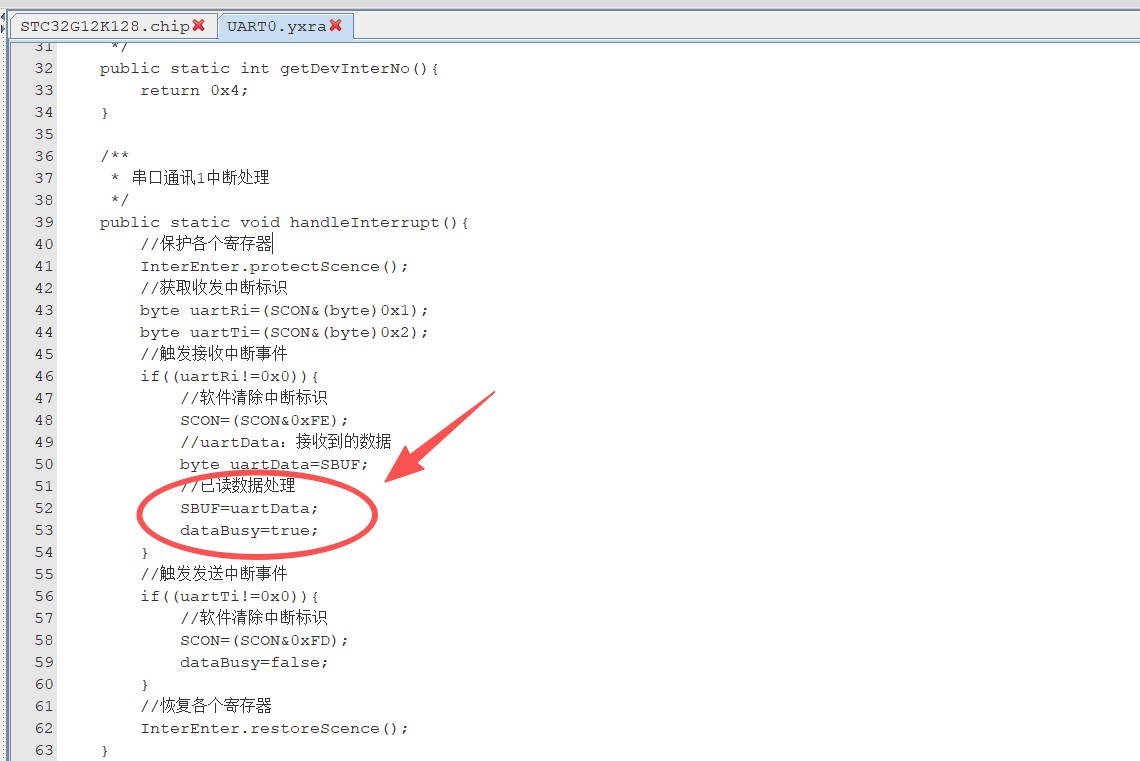

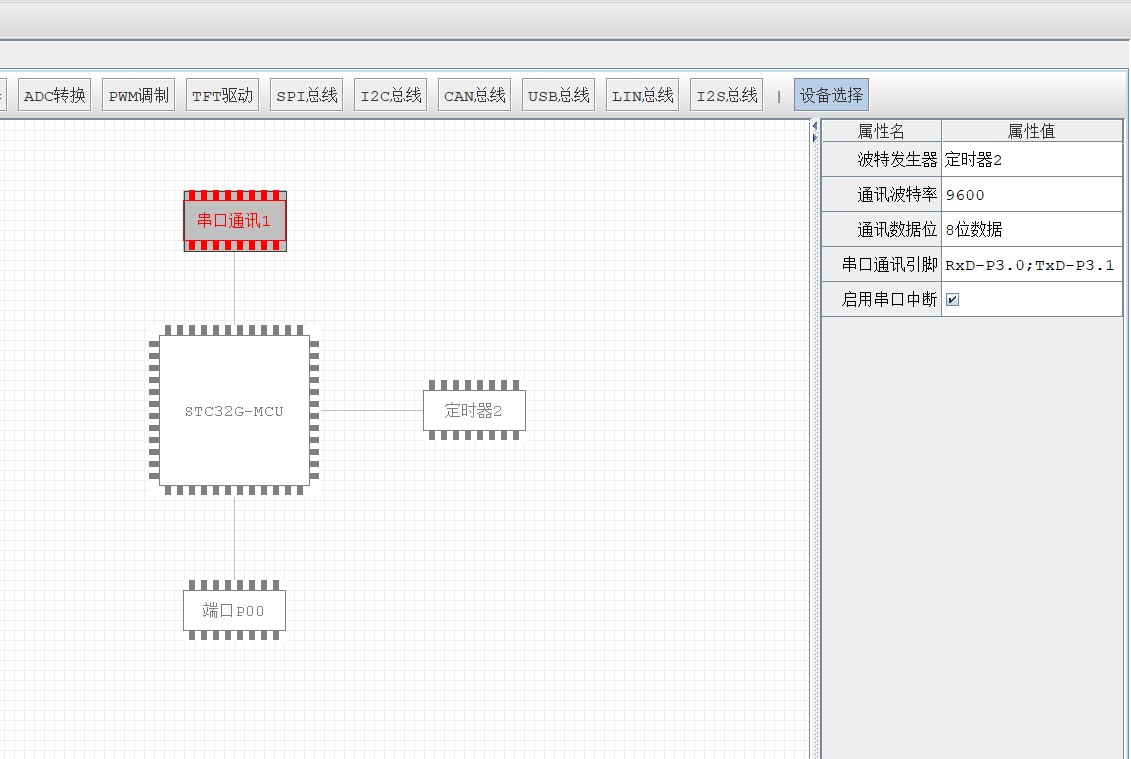

打开YXRA-SDK工具，新建STC32G项目，打开设备视图（创建或引入时会自动打开）。我们将串口1放到设备视图中，设置其波特率以及数据位数，并允许串口中断，其他串口如果有测试条件，与串口1的开发方式一致。为了能观察串口是否工作正常，我们在中断方法中将收到的数据直接发送出去。这样就开发完成了。
点击项目编译，系统弹出检测到配置冲突，因为我们设置串口1的波特率发生器为定时器2，但我们并没有将定时器2放到设备视图中。细心的开发者会发现，系统并不是因为没有定时器2而中止编译，因为通过可视化配置中没有定时器2，并不代表整个项目中没有初始化定时器2，所以允许开发者继续编译。

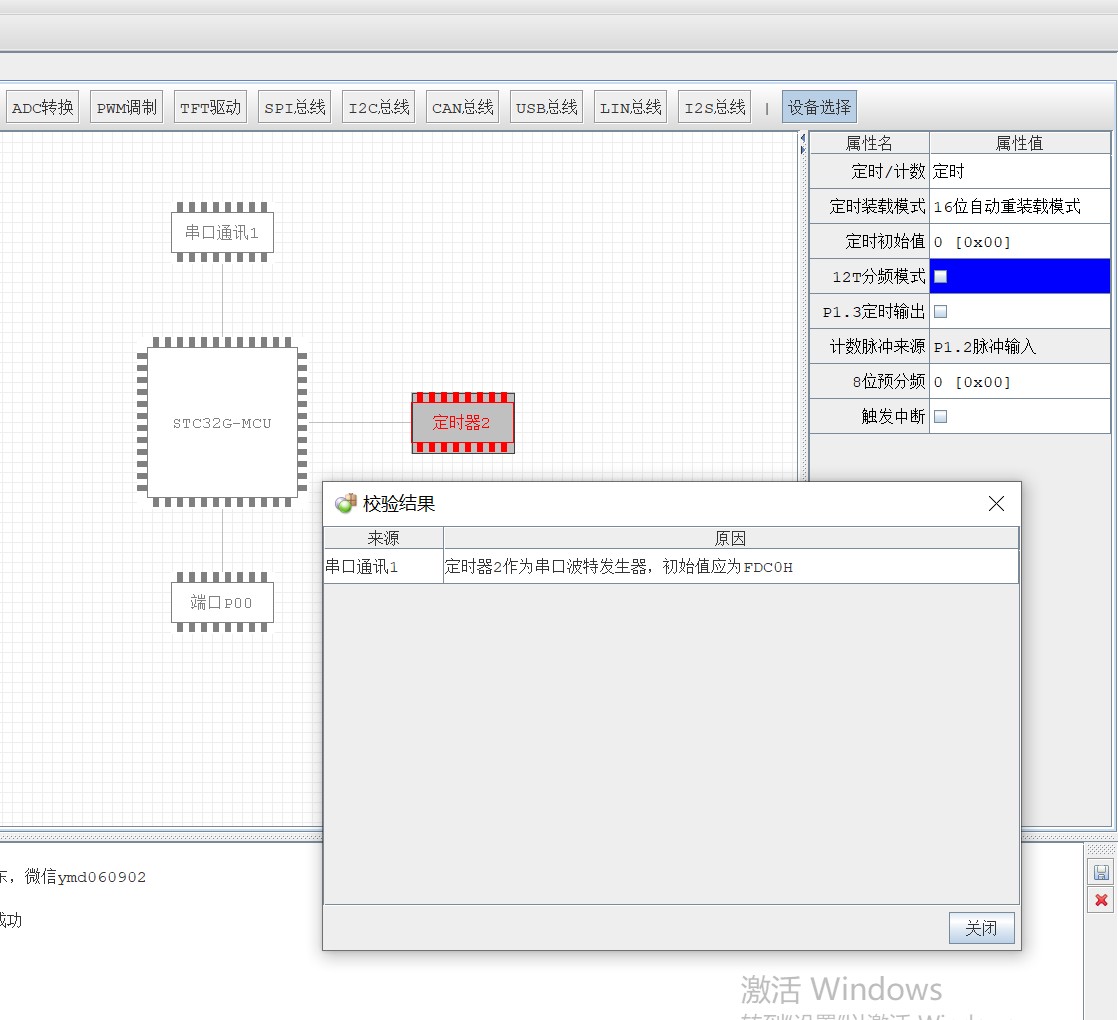

我们把定时器2加到设备视图中，并配置好，点击项目编译，如果配置不当，系统依然会弹出检测到配置冲突，按检测到的冲突处理一下。
本次示例是通过P3.0、P3.1通过USB转串口与电脑连接，相当于电脑与STC32G12K128已经在物理上串口连接好。接着把编译好的hex用官方工具下载到开发板上（官方实验箱单独的串口），就可以用串口助手进行通讯测试了。
