关于TP5100充电问题，充不上电求解决

JMJM

这个TP5100电路我按照数据手册进行设计，电感额定电流选择了4.5A(C132141),为什么上电电感发烫且伴有啸叫现象，关键充不上电，有大佬可以帮帮忙！

TP5100

godark

发热是电流大，啸叫是共振频率在人的听觉范围内了，把电感改成22uH或者33uH，大一点

godark

JMJM

godark 发表于 2024-7-5 11:25

感谢，不过电路没问题呀，为什么就是充不上电

godark

JMJM 发表于 2024-7-9 16:38
感谢，不过电路没问题呀，为什么就是充不上电

你是给几节电池充电的？

JMJM

godark 发表于 2024-7-9 16:54
你是给几节电池充电的？

2节18650的锂电池

godark

电路好像只能冲一节锂电吧

JMJM

godark 发表于 2024-7-10 15:38
电路好像只能冲一节锂电吧

没用呀，数据手册上CS接地可以接2节，CS高电平才是一节

godark

JMJM 发表于 2024-7-10 16:36
没用呀，数据手册上CS接地可以接2节，CS高电平才是一节

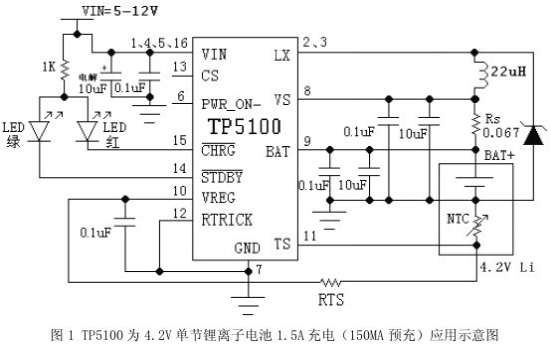

亲，仔细看图，好像是CS接高是接两节啊，你看下面地线符号那里，没有小圆点

JMJM

godark 发表于 2024-7-10 17:03
亲，仔细看图，好像是CS接高是接两节啊，你看下面地线符号那里，没有小圆点

那我说反了，但是这个图和我原理图一样呀，CS接VREG，接个电容到地呀

godark

JMJM 发表于 2024-7-10 16:36
没用呀，数据手册上CS接地可以接2节，CS高电平才是一节

CS接VREG是冲两节，CS悬空是冲一节

godark

JMJM 发表于 2024-7-10 17:05
那我说反了，但是这个图和我原理图一样呀，CS接VREG，接个电容到地呀

你测测你的BAT+是多少V

godark

JMJM 发表于 2024-7-10 17:05
那我说反了，但是这个图和我原理图一样呀，CS接VREG，接个电容到地呀

你的TS为啥直接接地了

JMJM

godark 发表于 2024-7-10 17:12
你的TS为啥直接接地了

因为不需要温度检测功能

JMJM

godark 发表于 2024-7-10 17:10
你测测你的BAT+是多少V

7V呀，就两节电池串联电压

godark

JMJM 发表于 2024-7-10 17:25
7V呀，就两节电池串联电压

应该是8.4V才对啊

JMJM

godark 发表于 2024-7-11 12:59
应该是8.4V才对啊

因为电池没充满电，7V是两节电池的电压

godark

JMJM 发表于 2024-7-11 14:33
因为电池没充满电，7V是两节电池的电压

7V是没有充满的状态，8.4V是充满的状态，BAT+会不会随着时间上升？

JMJM

godark 发表于 2024-7-11 16:02
7V是没有充满的状态，8.4V是充满的状态，BAT+会不会随着时间上升？

不会，就是充不进电去，我也很疑惑

godark

JMJM 发表于 2024-7-11 17:28
不会，就是充不进电去，我也很疑惑

会不会是芯片或者电芯坏了

JMJM

godark 发表于 2024-7-12 16:45
会不会是芯片或者电芯坏了

这个我也不好说，但是我也试了其他板子上的，就是充不进去，可能是PCB布局问题

godark

你这咋样了，电池能不能充进去电啊
