PL2303的正确电路图是哪个呀

阿萨德飞 · 发表于 2014-6-6 16:35:16

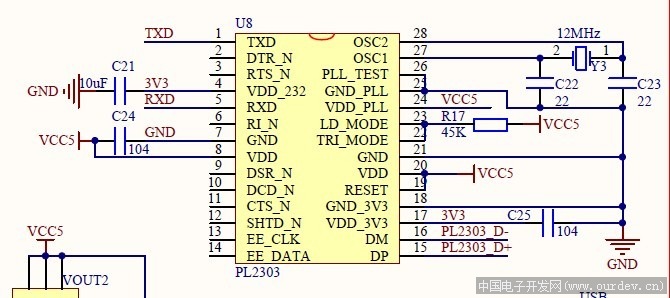

按照正点原子的PL2303搞的PCB一个ok，一个无法识别，不知道为啥。芯片是pl2303hx lf10193A，电路图用的是

网上查到 HXA的另外一个流行电路图如下所示：

我的问题是为啥这两个电路图中的第8引脚不一样？？？？？

正点原子 · 发表于 2014-6-6 16:35:17

说明你自己找的这个有问题...

阿萨德飞 · 发表于 2014-6-7 10:02:37

回复【2楼】正点原子:
---------------------------------
有啥问题？是这样的，这两个电路都是对的，都有实际的可正确运行的PCB。但是照着正点原子的电路图，自己搞的PCB一个可以用，一个不能用。。。不知道是不是芯片买到假的了。。。。也不知道怎么确定是不是假的芯片。。

正点原子 · 发表于 2014-6-7 23:54:49

回复【3楼】阿萨德飞:
---------------------------------
把不能用的芯片焊接到能用的板子上试试。

小熊5288 · 发表于 2015-5-1 11:20:08

16和15管脚接电阻
