【超级难题】esp8266控制继电器驱动电磁锁无法正常运作

xzj2004 · 发表于 2022-11-7 11:39:16

本帖最后由 xzj2004 于 2022-11-7 11:41 编辑

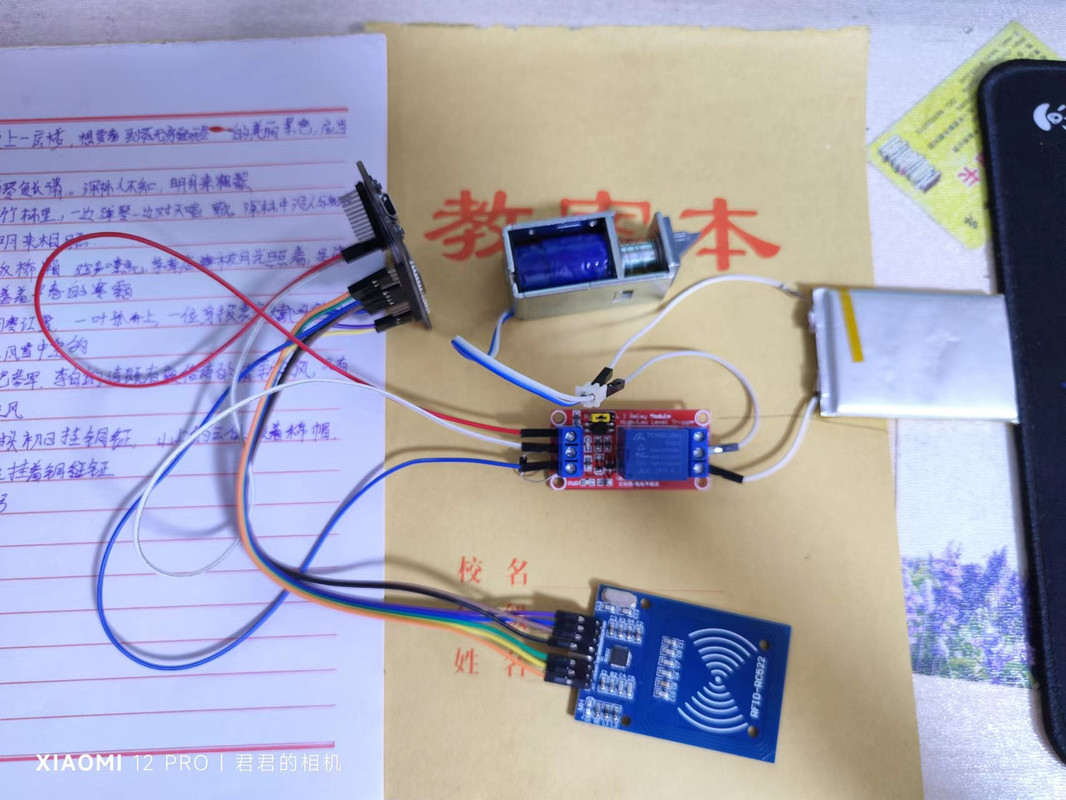

【esp8266门禁】esp8266控制继电器驱动12v0.8a的电磁锁无法正常运作电磁锁是外接电源接12v完美运行，但我想用4.2v电源，接4.2v驱动一次就不行了，测量io口电压是2v左右，拔掉继电器和电磁锁重新刷卡可以随便刷卡，只要一外接4.2v电源的电磁锁，esp就不能正常运行（刷一次卡esp”死机“了）继电器不漏电。试过：更换输出io口、给esp换手机充电器的电源（5v2a)、给电磁锁并联一个47uf的的电容和一个二极管防干扰也还是不行，求解各位大神：我要想实现给电磁锁外接4.2v电源还要esp8266不”死机“该怎么做？

（第一次画图，画的烂别骂我

)

LcwSwust · 发表于 2022-11-7 11:39:17

本帖最后由 LcwSwust 于 2022-11-10 16:04 编辑

xzj2004 发表于 2022-11-8 16:46

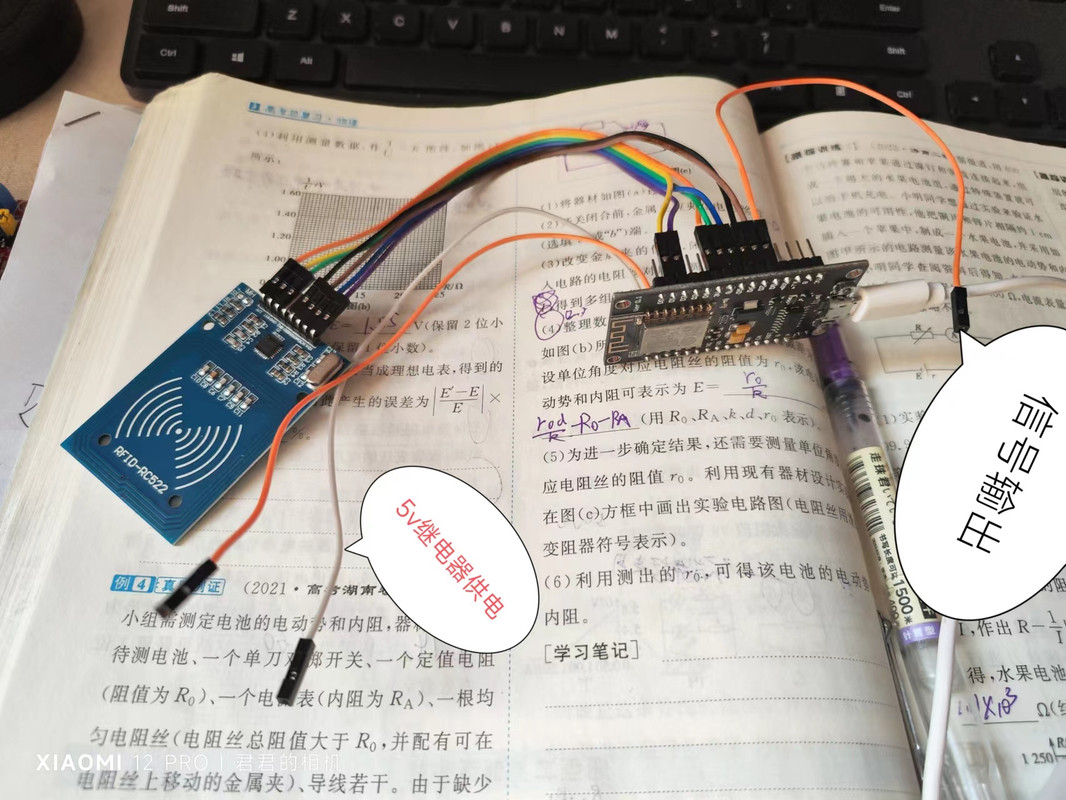

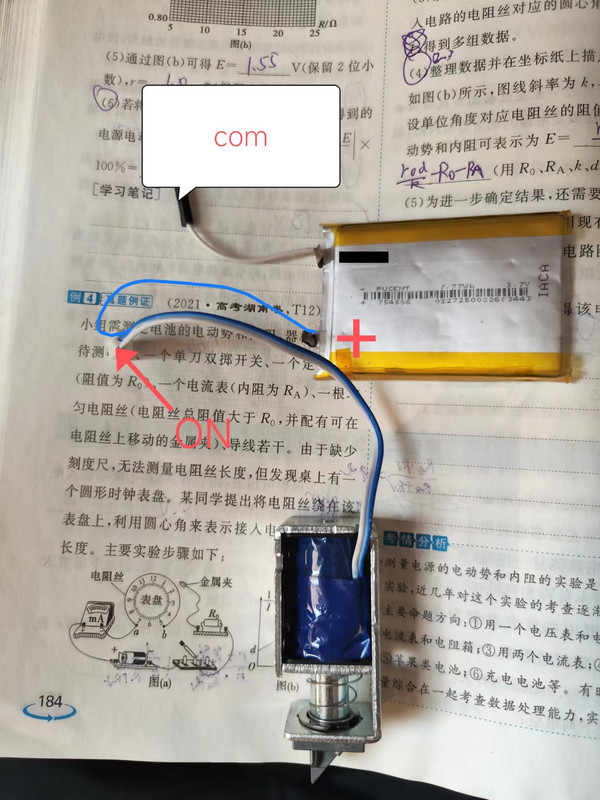

好吧，我把图重拍了一遍，您看看
https://i.postimg. ...

有个图打不开，只看到独立的继电器模块、电磁锁和电池。关键还没有电路图。
那我就瞎说一下哈，建议做三个试验：
1 测量电磁锁的电阻、继电器线圈的电阻，计算一下需要多大电流。
电池的容量是多大的？内阻多少（这不好测）？通电后你用的导线上损失了多少电压（可用万用表测）？
如果有示波器能测电压波形就好了，估计楼主没有。如果会写程序的话，用单片机的ADC造一个简易示波器也可以的。
2 单片机供电加入二极管（SS14）和大电容（1000uF），即始电池电压突然变低也要能保证电容的电能供控制器工作一小会儿。
电路如下图：
