描述
MS5196T/MS5197T 为适合高精度测量应用的低功耗、低噪声、差分输入的 16bit/24bit 模数转换器。其内部集成了低噪声输入缓冲器、低噪声仪表放大器，其片内还集成温度传感，用来做测试时的温度补偿。此芯片采用外部时钟或内部时钟，输出数据速率可通过软件设置数据更新速率为 4.17Hz 到 123Hz。MS5196T/MS5197T 电源电压范围为 2.7V 到 5.25V，典型功耗为 320uA。MS5196T/MS5197T 采用了TSSOP16 封装。
主要特点
RMS 噪声：65nV
功耗：典型值为 320uA
集成低噪声、增益仪表放大器
集成片内温度传感器
集成内部时钟振荡器
更新速率：4.17Hz 到 123Hz
集成 50Hz/60Hz 限波滤波器
电源电压：2.7V 到 5.25V
工作温度范围：-40°C  120°C
应用
RTD 测量
衡器应力检测
气体分析和血液分析
工业过程控制和仪器仪表
液相和气相色谱仪
智能发射机
 6 位 DVM

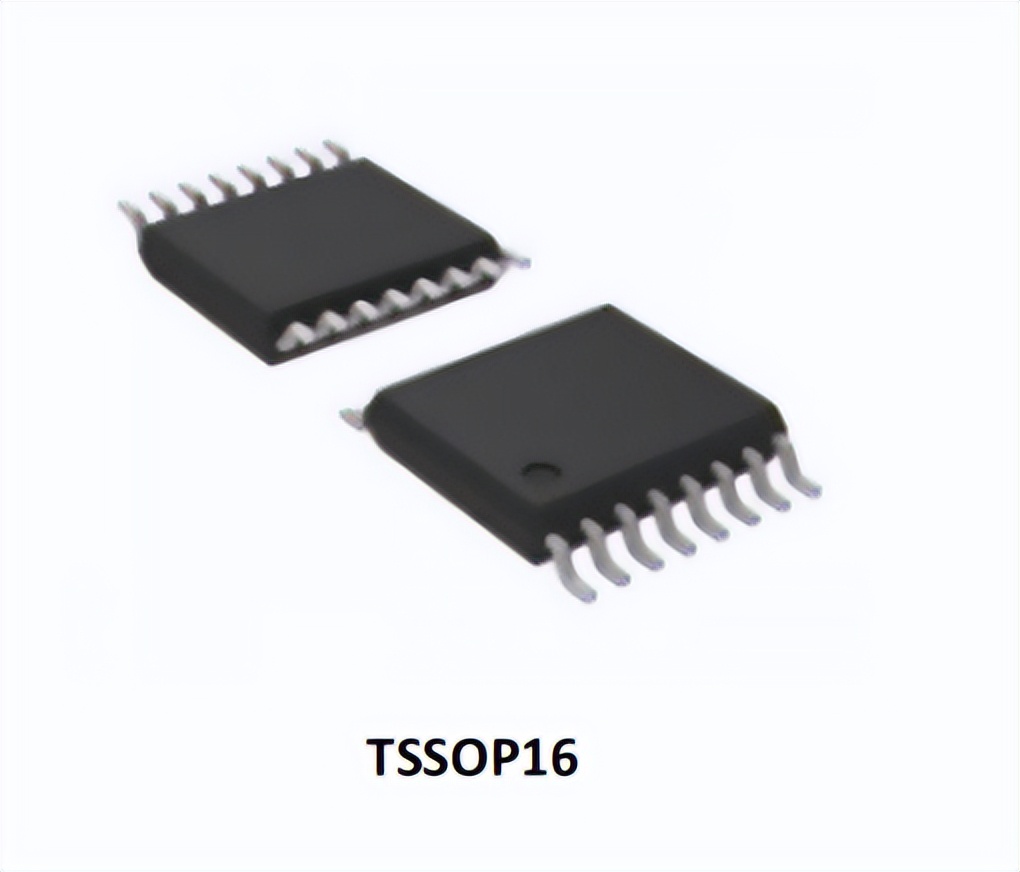

封装图

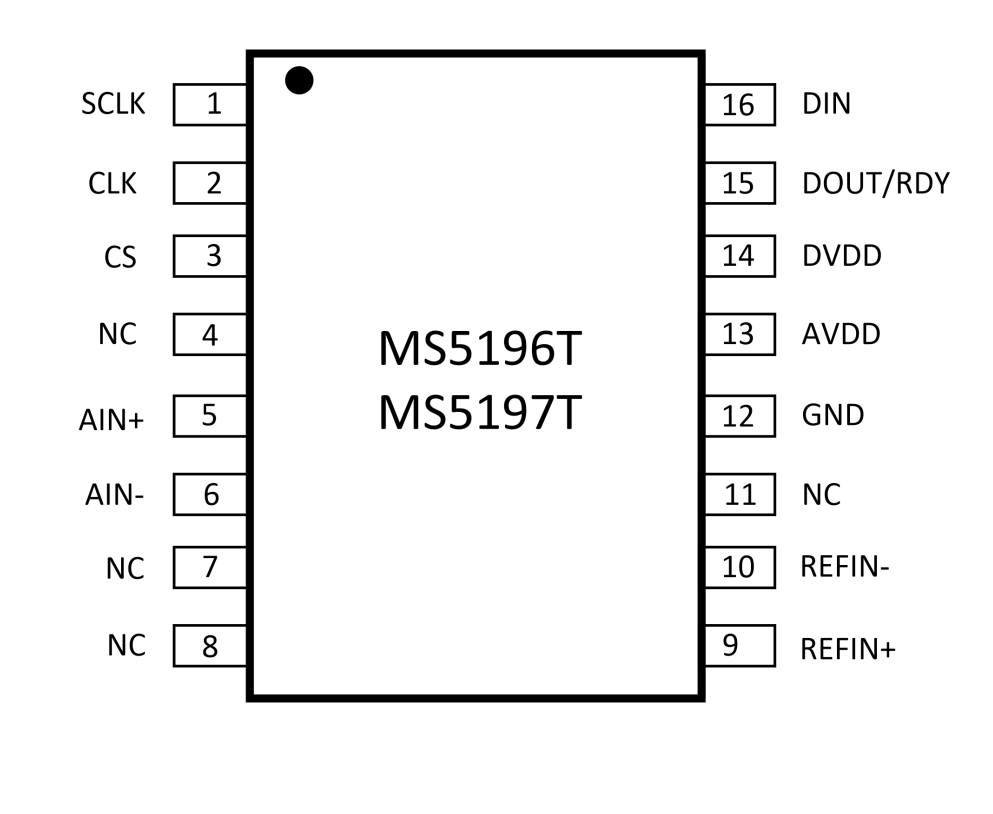

管脚图
管脚说明图
内部框图
MS5196/MS5197可完美替代AD7796/AD7797
输出噪声和分辨率(外部参考电压)
下表给出了一些更新速率下的 MS5197T 的输出均方根噪声。所提供的数据是针对双极性输入范围、采用 2.5V 外部基 准电压。这些数值为差分输入电压为 0V 时的典型值。注意 ，有效分辨率 是利用均方根噪声计算得。
典型应用图
