RS0102描述

这款两位非反相转换器是双向的电压电平转换器，可用于建立数字混合电压系统之间的开关兼容性。它使用两个独立的可配置电源轨，具有A 端口支持 1.65V 至 5.5V 的工作电压当它跟踪VCCA电源时，B端口支持工作电压范围为 2.3V 至 5.5V，同时跟踪 供应。

这允许支持较低和较高逻辑信号电平，同时提供双向转换1.8V、2.5V、3.3V 和 5V 之间的任何一种能力电压节点。

当输出使能 （OE） 输入为低电平时，所有 I/O 均为置于高阻抗状态，显著降低电源静态电流消耗。OE具有内部下拉电流源，只要VCCA 已通电。

确保上电或掉电时，OE应通过下拉电阻与GND连接;电阻的最小值为由驱动程序的电流源功能决定。

RS0102 采用绿色 SOT-23-8 封装。它可在 -40°C 至+85°C.

特点

• 无方向控制

• 数据速率

24Mbps （推挽式）

2Mbps （开漏）

• A 端口为 1.65V 至 5.5V，A 端口为 2.3V 至 5.5V在 B 端口上 （VCCA≤VCCB）

• VCC 隔离：如果任一 VCC 处于 GND，则两者端口处于高阻抗状态

• 无需电源排序：VCCA或VCCB都可以首先斜坡

• IOFF：支持部分关断模式操作

• 扩展温度：-40°C 至 +85°C

功能框图

电气特性

润石现货库存型号表

时序要求

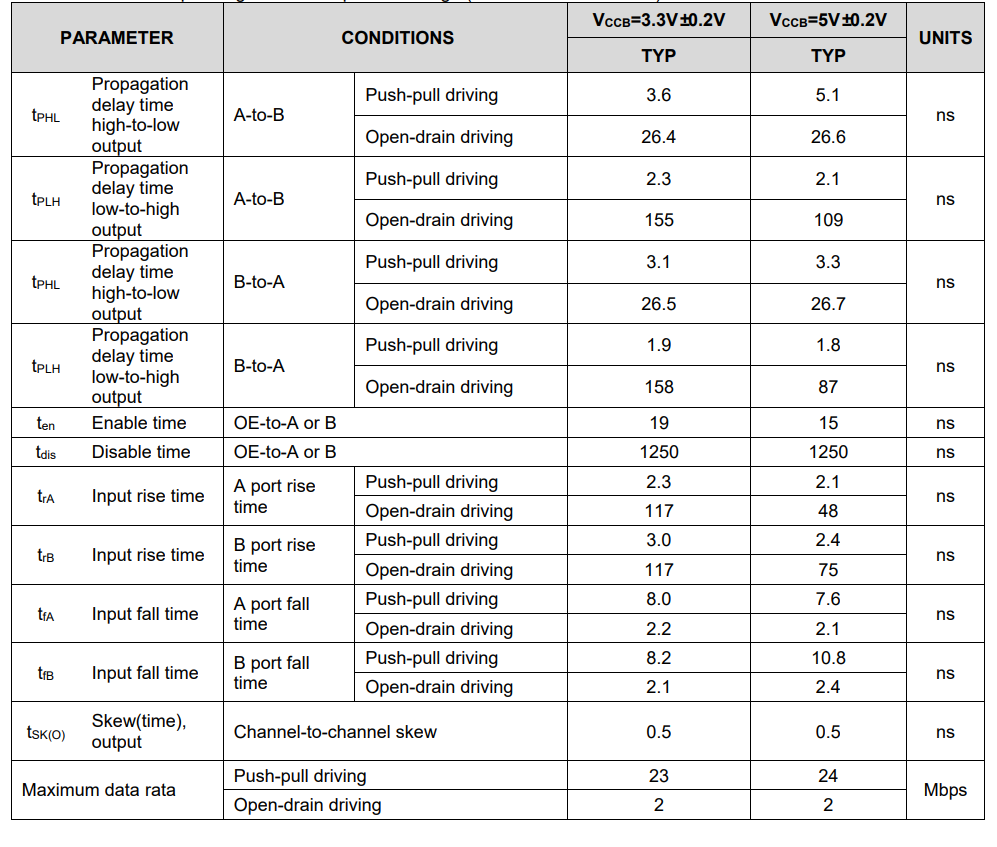

开关特性：

VCCA=1.8V ±0.15V

VCCA=2.5V ± 0.15V

VCCA=3.3V ± 0.3V

VCCA=5.0V ± 0.35V

功能描述

概述

RS0102 器件是一款无方向电压电平转换器，专为转换逻辑电压而设计水平。A 端口能够接受 1.65 V 至 5.5 V 的 I/O 电压，而 B 端口可接受 I/O电压范围为 2.3 V 至 5.5 V。该器件采用通过门架构，具有边沿速率加速器（单发）至提高整体数据速率。10 kΩ 上拉电阻通常用于开漏应用，现已集成方便，无需外部电阻器。而此设备设计用于开漏在应用中，该器件还可以转换推挽式 CMOS 逻辑输出。

建筑

RS0102 架构（见图 22）是一款基于自动方向感应的转换器，不需要方向控制信号，用于控制数据流从 A 到 B 或从 B 到 A 的方向。这两个双向通道独立确定数据流的方向，无需方向控制信号。每个 I/O 引脚都可以自动重新配置为输入或输出，这就是实现此自动方向功能的方式。

RS0102 采用两个关键电路来实现此电压转换：

1） 将 A 端口连接到 B 端口的 N 沟道通栅晶体管拓扑

2） 输出单触发 （O.S.） 边沿速率加速器电路，用于检测和加速 A 或 B 上的上升沿港口。

输入驱动程序要求

连续直流电流“灌电流”能力由外部系统级开漏（或推-拉） 与 RS0102 I/O 引脚接口的驱动器。由于这些双向I/O的高带宽电路用于促进从输入到输出以及从输出到输入的快速变化，他们有一个适度的直流电流“源极”能力，达到数百微安，由内部 10kΩ 上拉电阻决定电阻。

信号的下降时间（tfA、tfB）取决于外部器件驱动的边沿速率和输出阻抗RS0102 数据 I/O，以及数据线上的容性负载。

同样，tPHL和最大数据速率也取决于外部驱动器的输出阻抗。价值观对于数据手册中的 tfA、tfB、tPHL 和最大数据速率，假设外部的输出阻抗驱动程序小于 50 Ω。

输出负载注意事项我们建议采用细致的 PCB 布局做法，PCB 走线长度短，以避免过大的容性负载并确保进行适当的 O.S. 触发。PCB信号走线长度应保持足够短使得任何反射的往返延迟小于一次拍摄持续时间，这提高了信号完整性通过确保任何反射在驱动器处看到低阻抗。操作系统电路设计为保持约30 ns。可驱动的集总负载的最大电容也取决于直接在一次性持续时间上，对于非常重的容性负载，一次性可以在信号之前超时完全驱动到正轨。O.S. 持续时间已设置为以最佳方式优化动态之间的权衡ICC、负载驱动能力和最大比特率考虑因素，PCB 走线长度和连接器均添加到RS0102器件输出看到的电容，因此建议将此集总负载电容考虑避免操作系统重新触发、总线争用、输出信号振荡或其他不利的系统级影响。

启用和禁用

RS0102 器件具有一个 OE 输入，用于通过将 OE 设置为低电平来禁用器件，从而放置所有 I/O在 Hi-Z 状态下。禁用时间 （tdis） 表示 OE 变为低电平的时间与输出被禁用 （Hi-Z）。使能时间（十）表示用户在OE变高后必须允许的一次性电路开始运行的时间。

I/O 线路上的上拉或下拉电阻器

每个 A 端口 I/O 具有一个用于 VCCA 的内部 10kΩ 上拉电阻，每个 B 端口 I/O 具有一个内部 10kΩ 上拉电阻对VCCB的电阻。如果需要更小的上拉电阻值，则必须从I/O添加一个外部电阻至 VCCA 或 VCCB（与内部 10kΩ 电阻并联）。添加较低值的上拉电阻将影响 VOL但是，级别。当OE引脚为低电平时，RS0102的内部上拉被禁用。

应用信息

RS0102 器件可用于桥接两个电压节点之间的数字开关兼容性差距成功连接电子系统中的逻辑阈值电平。它应该在点对点中使用用于连接以不同接口电压相互操作的设备或系统的拓扑。其主要目标应用用于与数据 I/O（如 I2C 或 1 线）上的漏极开路驱动器接口，其中数据是双向的，没有可用的控制信号。该器件还可用于以下应用：推挽式驱动器连接到数据I/O，但RS0102可能是这种推挽式的更好选择应用。
