MS2502描述

MS2502是低功率、超高速视频数模转换器。MS2502以从DC至20MHz的采样速率将数字信号转换成模拟信号。由于高速工作，MS2502适合于数字电视、电脑视频处理及雷达信号处理等数字视频应用。MS2502工作于-20℃至85℃。

· 特点

1）8位分辨率

2）±0.2%线性度

3）最大转换率

典型值30MHz

最小值20MHz

4）模拟输出电压范围: VDD至VDD-1V

5）TTL数字输入电平

6）3.3V/5V单电源工作

7)低功耗:典型值80mW

管脚图

管脚说明图

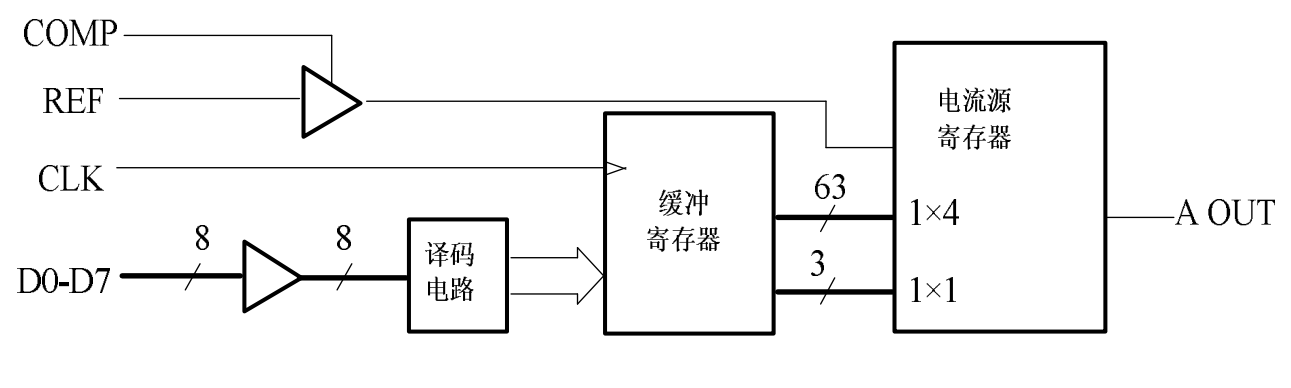

功能方框图

功能表

输入、输出等效电路：

·ANLG GND 和 DGTL GND 内部无连接，应尽可能靠近器件端将其连接到一起。

特性

·工作温度范围内的极限参数

电源电压范围 ANGL VDD，DGTL

VDD-0.5V 至 7V

数字输入电压范围 V1-0.5V 至 7V

模拟基准电压范围 Vref

VDD-1.7V 至 VDD+0.5V

工作温度范围 TA：-20℃至 85℃

储存温度范围 Tstg-65℃至 150℃

·工作条件

电源电压和工作温度范围内的电特性

参数测量资料

典型特性

典型应用图

使用建议

·尽可能屏蔽外部模拟和数字电路以减少系统噪声。

·MS2502 的(VDDD)PIN2 与 PIN5/PIN7 的供电，请串入 100 欧姆电阻隔离。

·整个试验和生产过程使用 RF 试验板和 RF 印刷电路（PCB）技术。

·ANLG VDD和 DGTL VDD在内部是分离的，因而他们在外部必须连接。这些外部印刷板引线也应做得尽可能宽。ANLG VDD和 DGTL VDD在板上连接到一起前，安置一个氧化体磁珠或等效电感与 ANLG VCC串联，此外去耦电容尽可能靠近器件端。

·ANLG VDD至 GND 和 DGTL VDD至 GND 相应地用 1μF 和 0.01μF 电容去耦，尽可能靠近器件端，0.01μF 电容建议采用陶瓷电容。

·COMP 和 GND 之间用尽可能短的引线连接相位补偿电容。

·小型封装上的悬空引脚应连接到 GND。

·用 ANLG VDD， GND 将 AOUT 和高频端子 CLK 和 D7-D0 隔开。在印刷电路板上 AOUT导线两旁设置 GND 导线。
