MS2244描述

MS2244 是一款集成的视频开关，实现三输入视频或音频信号的三选一。芯片集成了 75 欧姆驱动电路，可以直接驱动电视监控器。芯片工作电压 5～12V，带宽 10MHz；抗串扰70dB(4.43MHz)。另外芯片还集成了嵌位电路，将视频信号值 嵌位到合适的工作电平。芯片可以应用在 VCR,VideoCamera AV,TV,VideoDiscplayer 等

特点

宽工作电压 （+4.75～+13V）

三输入 一输出

集成 75 欧姆负载驱动

可实现静音

内部嵌位

低功耗 16.5mA

串绕 70dB（4.43MHz）

带宽 10MHz

封装 SOP8

应用

VCR

VideoCamera AV

TV

VideoDisc player

MS2244完美替代NJM2244

MS2244 pin=pin NJM2244软件硬件都不用改动的装上直接能用。

MS2244封装图

内部框图

管脚图

管脚说明图

典型应用图

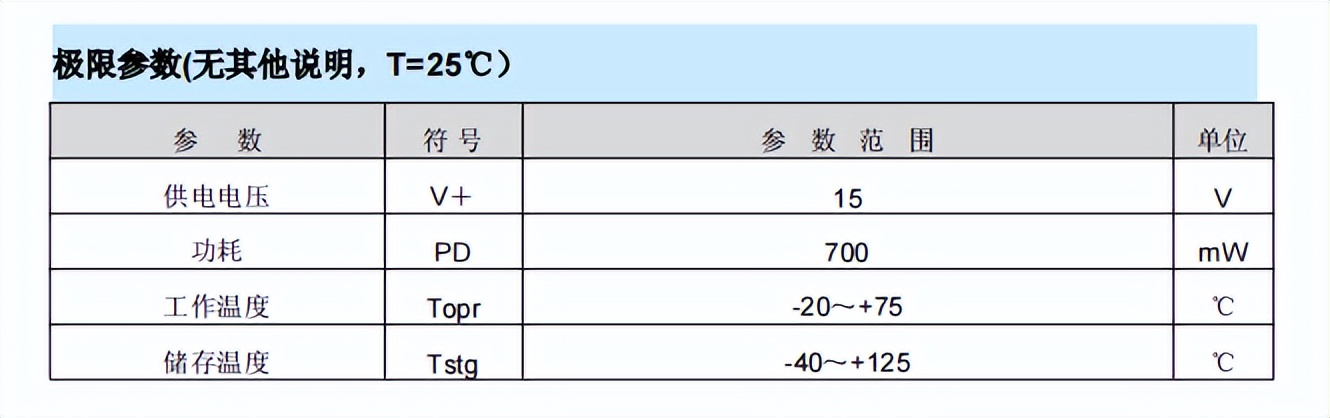

功能描述

系统优化

为了防止微电流引起的输入电压的稳定性，可以在输入和地脚之间接入 1M 欧姆电阻。
