发表于 2021-9-29 11:11:52 | 显示全部楼层 |阅读模式
本帖最后由 JZJ1990 于 2021-9-29 11:13 编辑

基本参数
   工作电压范围:5.0V~28.0V
   工作电流:50mA/12V
   功耗:<1W
   虚拟串口VirtualCom:Windows以上32/64位
   配置方式:上位机设置软件,WEB网页
以太网
   端口数:1
   接口标准:RJ45
   速率:10/100Mbps
   网络协议:TCP Server、TCP Clinet、UDP Server、UDP Client、Modbus-TCP
串口
   端口数:2(2路232,2路485)
   数据位:8
   停止位:1
   校验位:None,Even,Odd
   波特率:300bps到115200bps

虚拟串口软件地址(安装包):
https://download.csdn.net/download/jzj199012/23378906
https://download.csdn.net/download/jzj199012/23378906
串口服务器设置软件:
https://download.csdn.net/download/jzj199012/23379506
https://download.csdn.net/download/jzj199012/23379506

有偿开放所有源代码(VX:18106118736)!

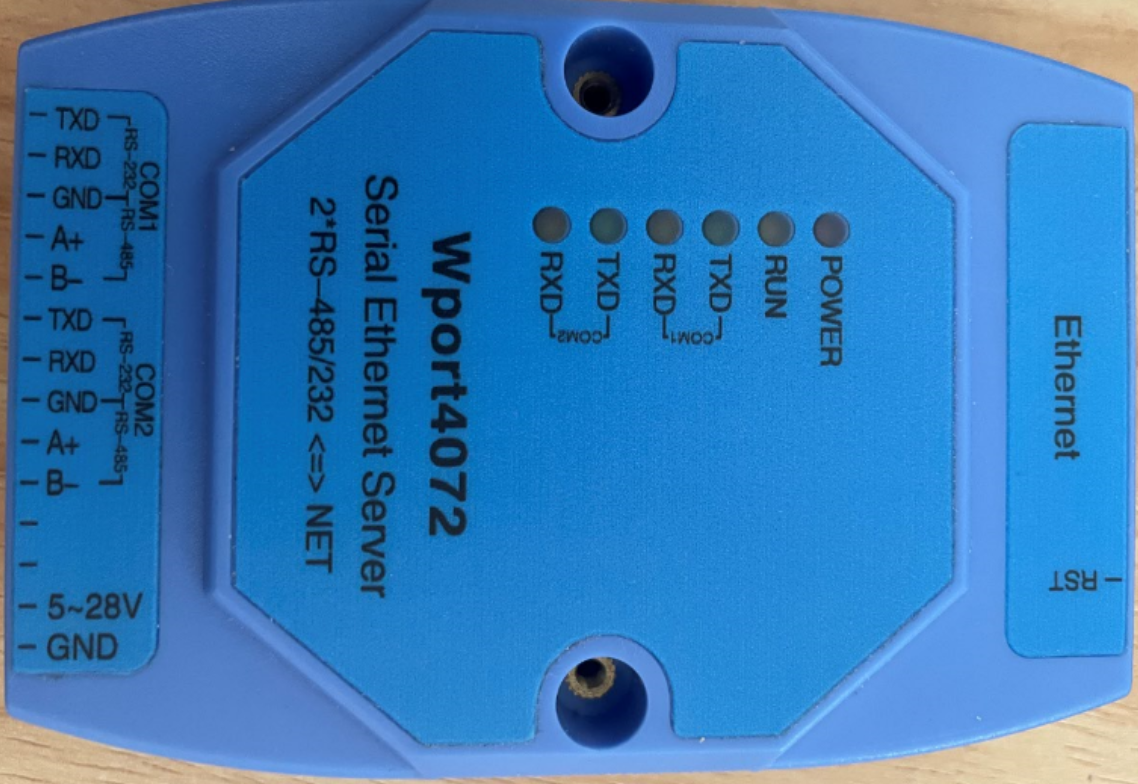

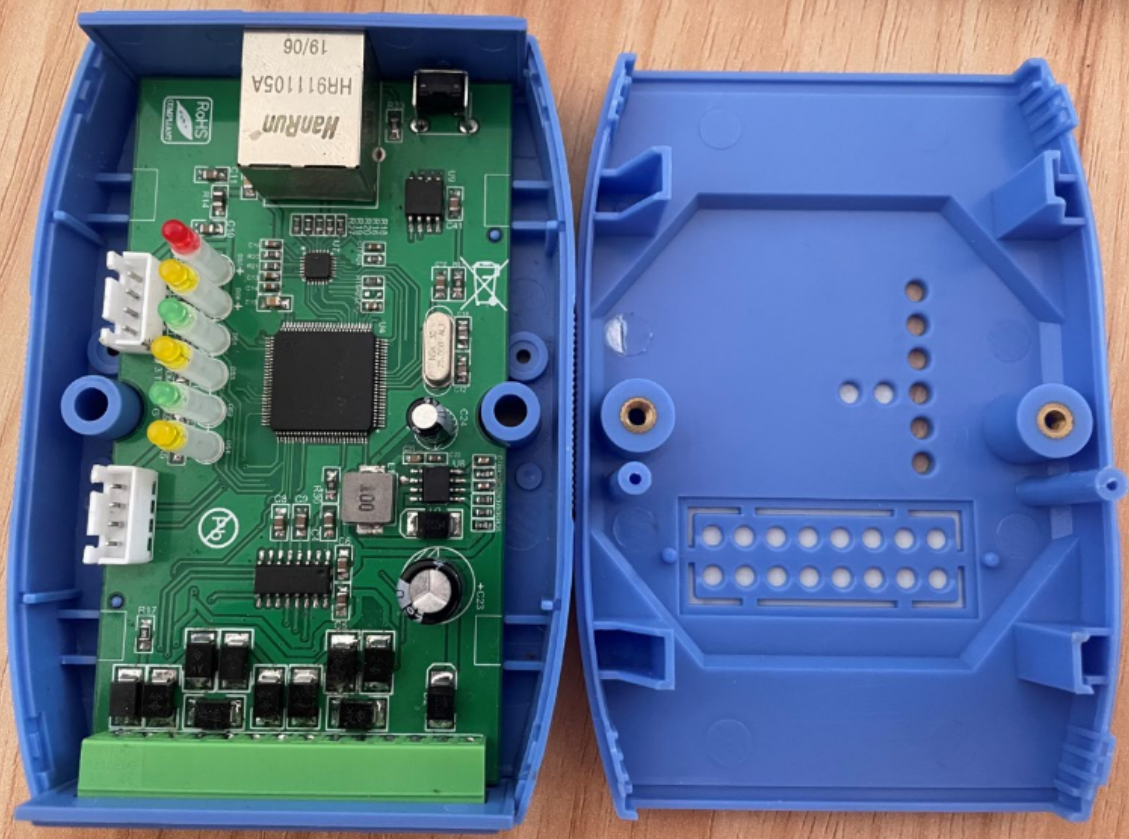

硬件外观图

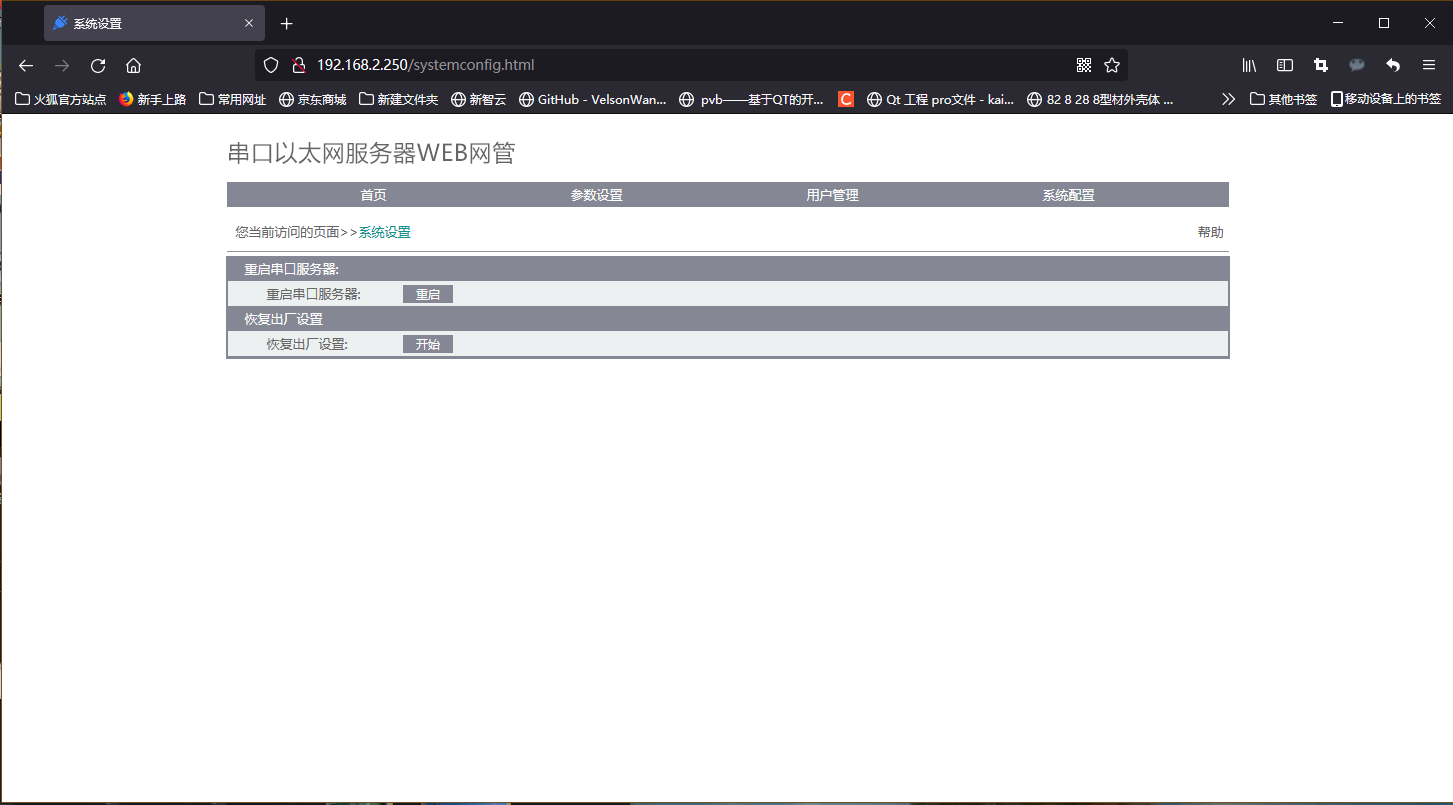

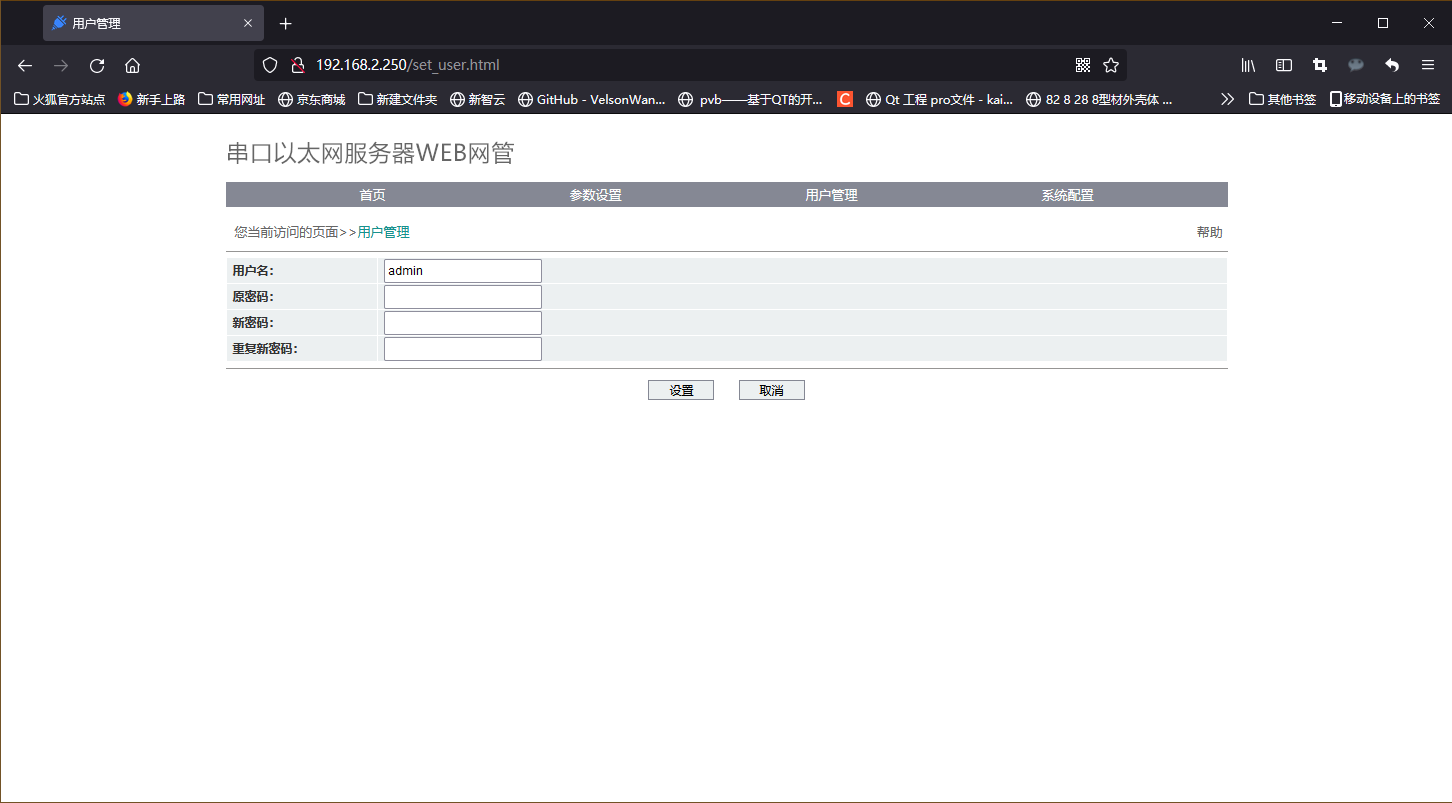

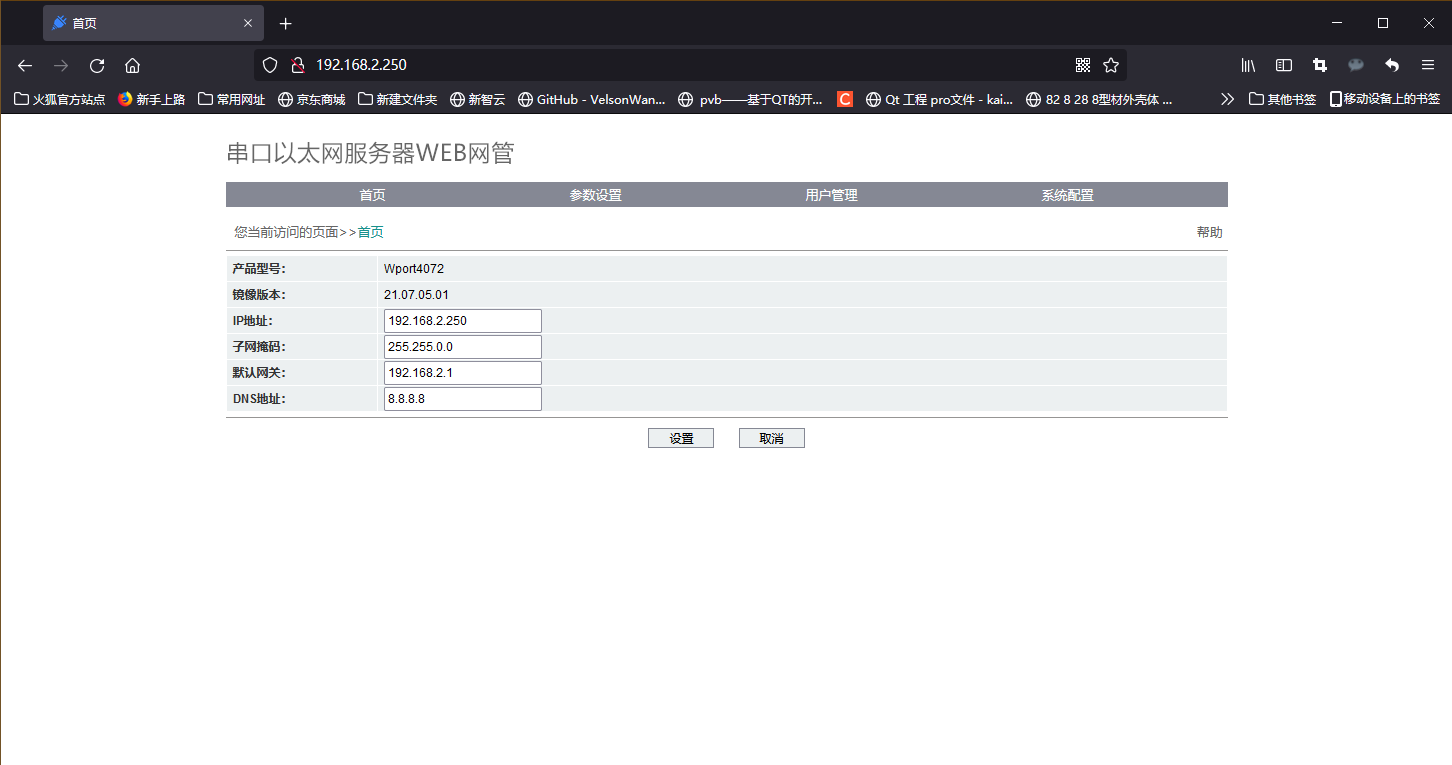

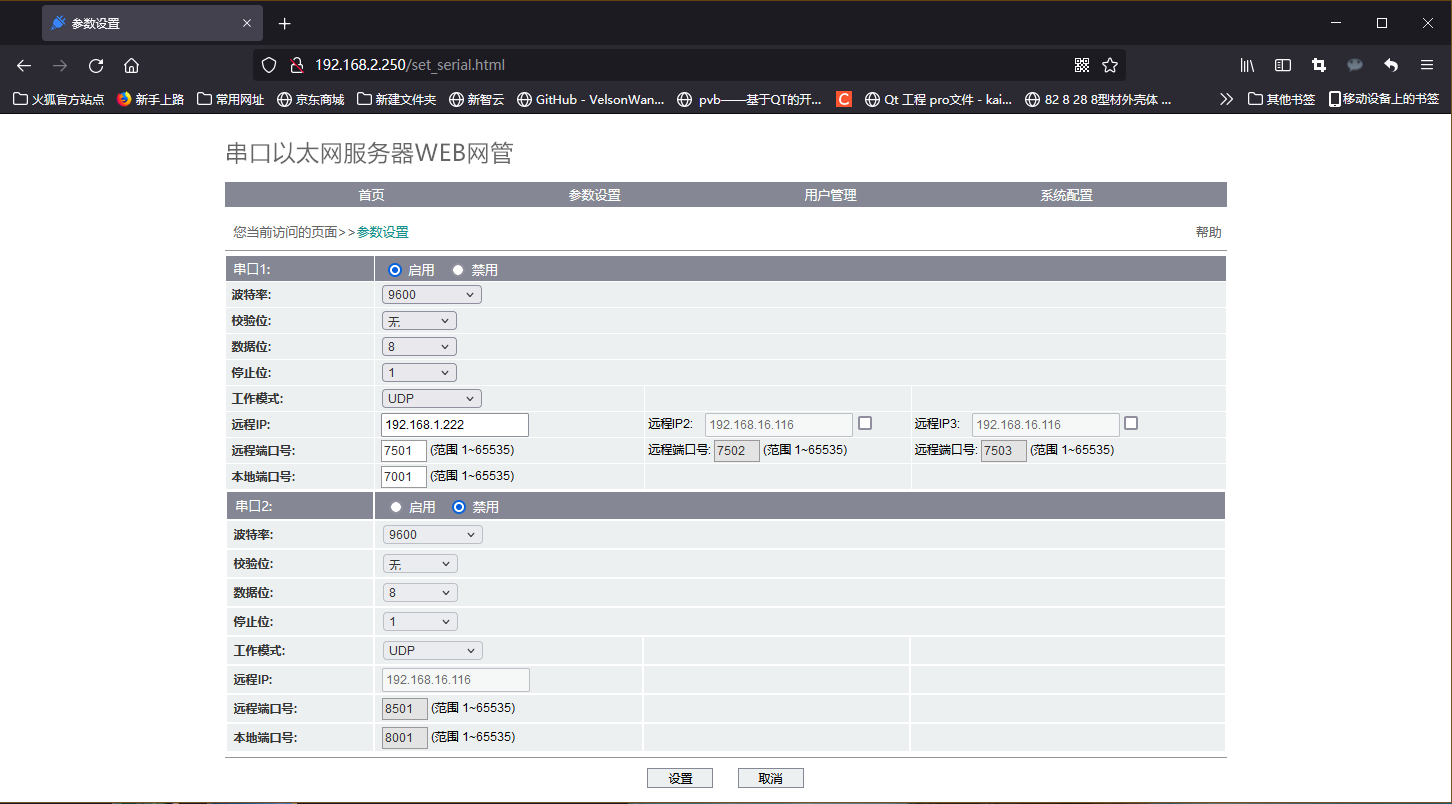

WEB端配置:

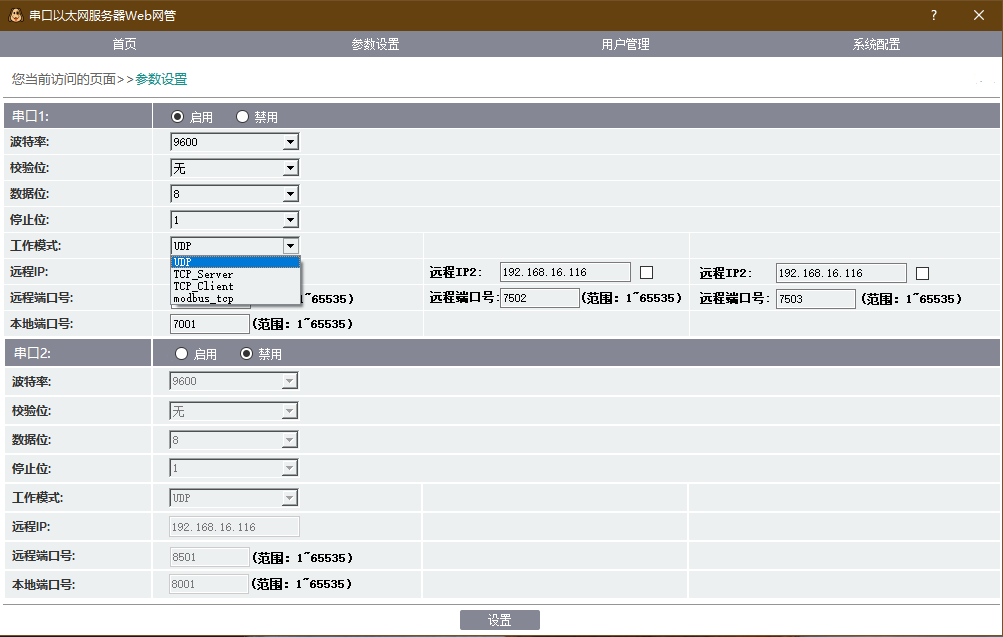

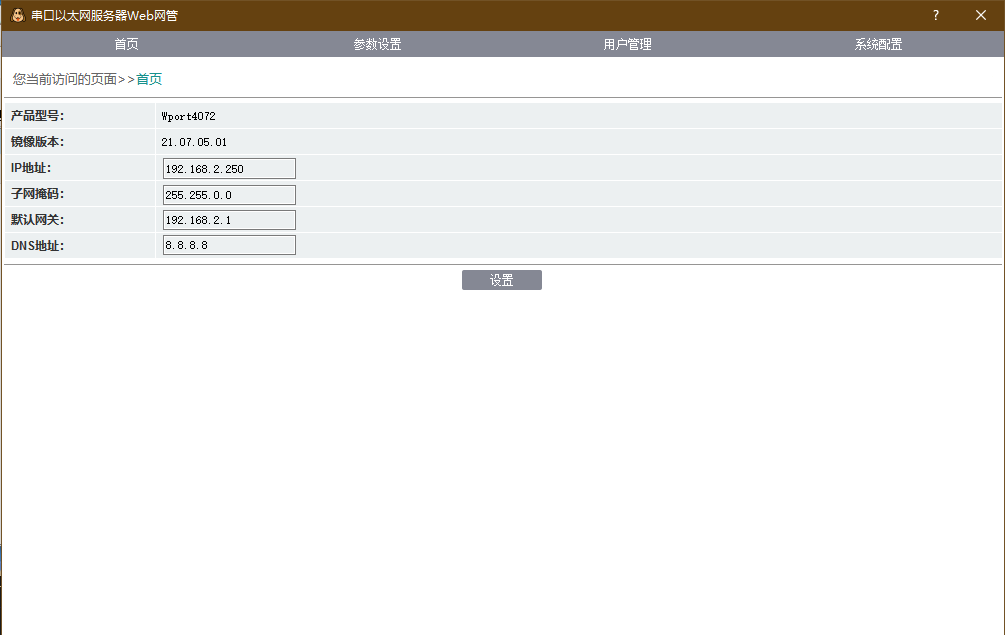

上位机设置软件:



仿网页配置界面:
