天问Block扩展库使用说明——TM1637

twjs879

辑

1-硬件概述
[size=0.83em]


下载附件

[color=rgb(153, 153, 153) !important]2021-1-29 13:24 上传

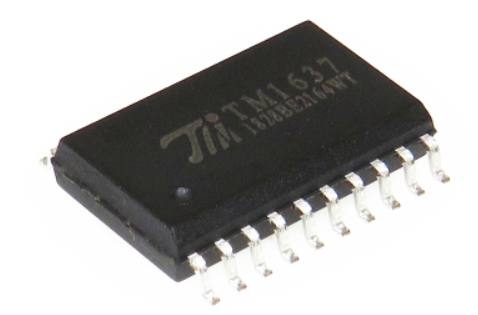

TM1637 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数 字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉、 微波炉及小家电产品的显示屏驱动。采用DIP/SOP20的封装形式。

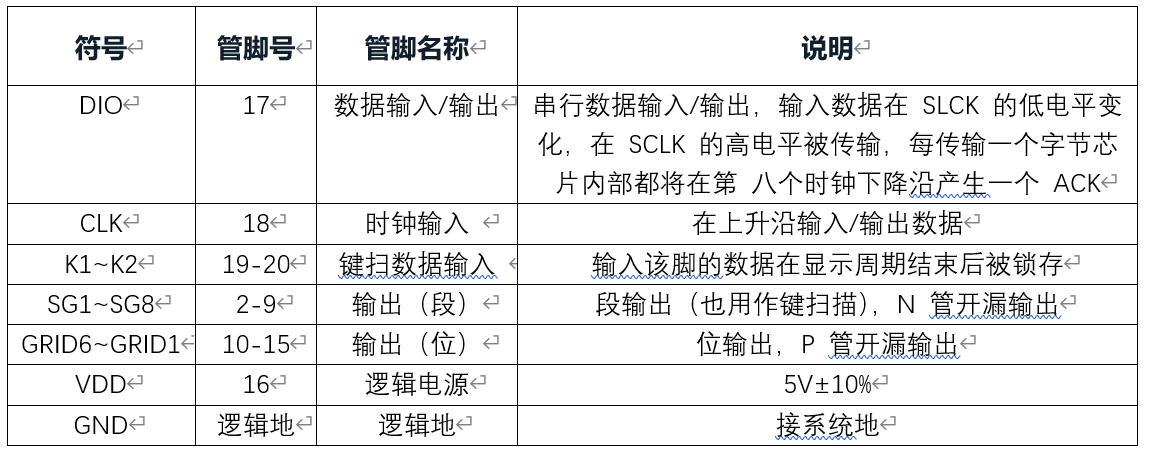

2-引脚定义

[size=0.83em]


下载附件

[color=rgb(153, 153, 153) !important]2021-1-29 13:24 上传

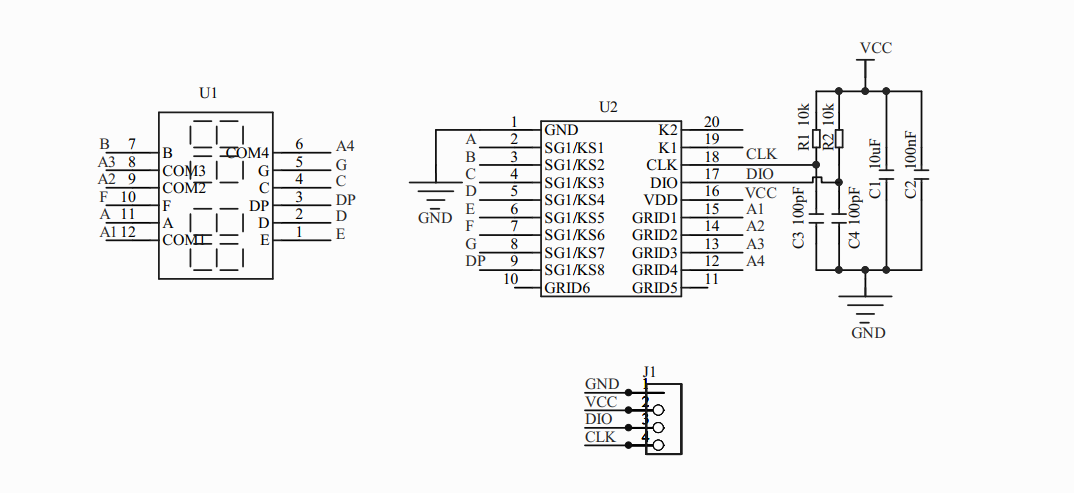

3-电路原理图

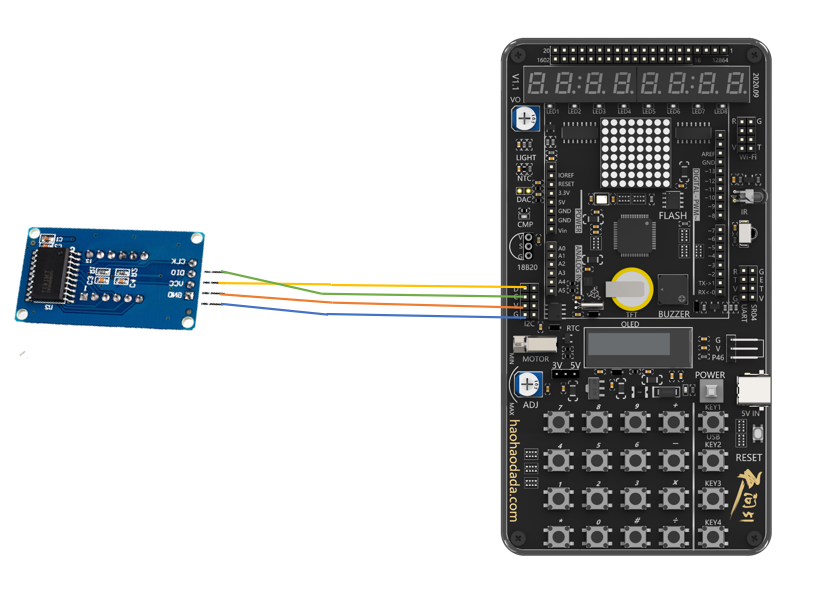

4-硬件连接

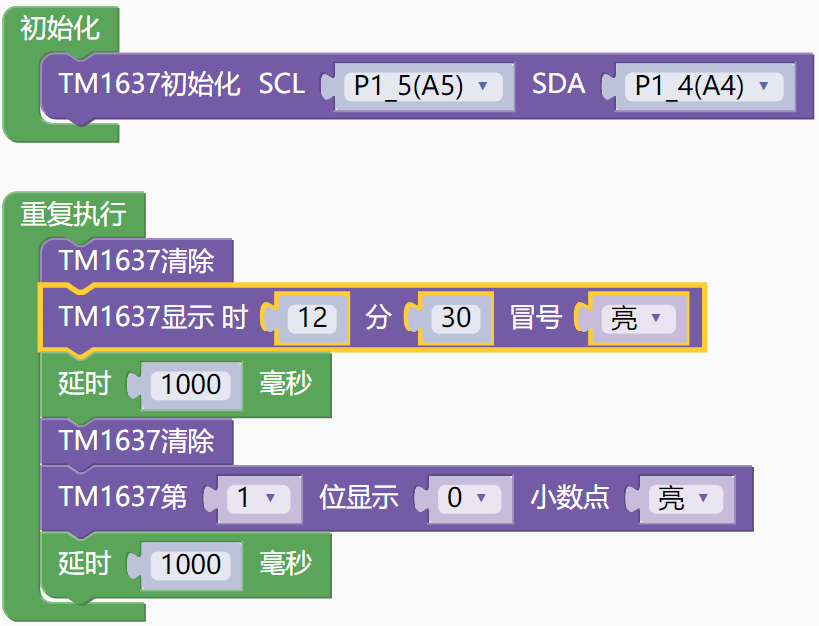

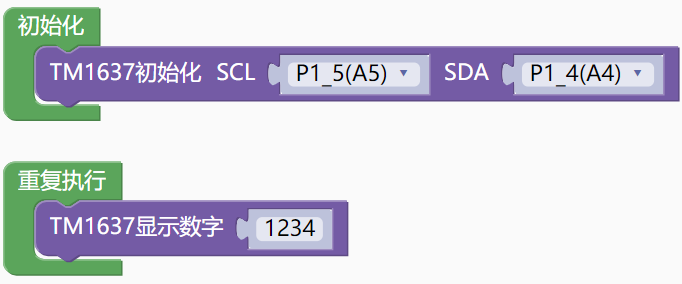

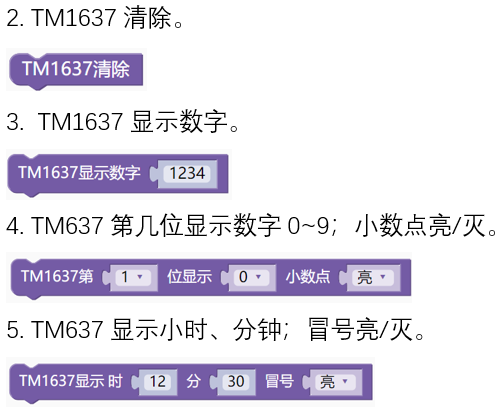

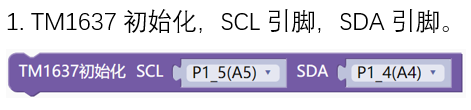

5-图形化模块

6-范例代码

• #define TM1637_SCL P1_5
• #define TM1637_SCL_OUT {P1M1&=~0x201M0|=0x20;}//P1_5推挽输出
• #define TM1637_SDA P1_4
• #define TM1637_SDA_IN {P1M1|=0x101M0&=~0x10;}//P1_4高阻输入
• #define TM1637_SDA_OUT {P1M1&=~0x101M0|=0x10;}//P1_4推挽输出
• #include <STC8HX.h>
• uint32 sys_clk = 24000000;//设置PWM、定时器、串口、EEPROM频率参数
• #include "mylib/TM1637.h"
• void setup()
• {
•   TM1637_Init();//TM1637初始化
• }
• void loop()
• {
•   TM1637_displayNum(1234);}
• void main(void)
• {
•   setup();
•   while(1){
•     loop();
•   }
• }
•


[color=rgb(51, 102, 153) !important]复制代码

示例代码2

• #define TM1637_SCL P1_5
• #define TM1637_SCL_OUT {P1M1&=~0x201M0|=0x20;}//P1_5推挽输出
• #define TM1637_SDA P1_4
• #define TM1637_SDA_IN {P1M1|=0x101M0&=~0x10;}//P1_4高阻输入
• #define TM1637_SDA_OUT {P1M1&=~0x101M0|=0x10;}//P1_4推挽输出
• #include <STC8HX.h>
• uint32 sys_clk = 24000000;//设置PWM、定时器、串口、EEPROM频率参数
• #include "mylib/TM1637.h"
• #include "lib/delay.h"
• void setup()
• {
•   TM1637_Init();//TM1637初始化
• }
• void loop()
• {
•   TM1637_clear();//TM1637清除
•   TM1637_displayTime(12,30,(1));//显示时间
•   delay(1000);
•   TM1637_clear();//TM1637清除
•   TM1637_displayBit(0,1,1);
•   delay(1000);
• }
• void main(void)
• {
•   setup();
•   while(1){
•     loop();
•   }
• }
•


[color=rgb(51, 102, 153) !important]复制代码

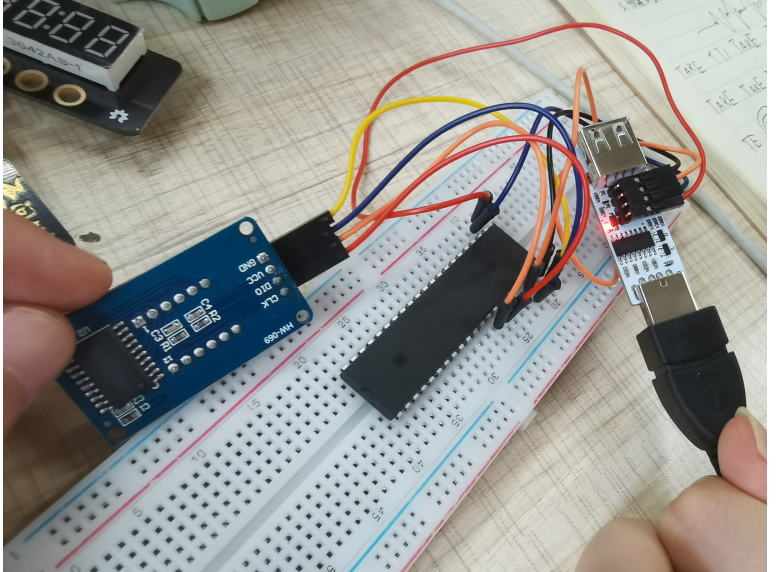

7-TM1637数码管显示测试视频https://www.bilibili.com/video/BV1qV411W72z?share_source=copy_web
手册资料： TM1637.PDF (411.81 KB, 下载次数: 7)
