STM32F103读取JY61模块的数据操作

[复制链接]

44

主题

62

帖子

1

精华

中级会员

Rank: 3Rank: 3

积分
382
金钱
382
注册时间
2013-8-31
在线时间
14 小时
发表于 2020-7-30 17:39:34 | 显示全部楼层 |阅读模式
## 1 准备工作
1) 硬件设备:JY61模块、六合一、USB-TTL、杜邦线、STM32F103C8T6单片机。给大家看下图片。





                                                            JY61











                                             STM32F103C8T6

2)软件准备 : KEIL 5 (5.17版本的)

链接:https://pan.baidu.com/s/1SEWmixu4jtUL2HH_3Hcn2g

提取码:zryo

3)示例代码:jy61资料 [深圳维特智能科技有限公司]

##  2 接线方式
1、使用数据线将STM32F103C8T6与电脑连接通信 注意:给STM32F103C8T6需要用5V才可以

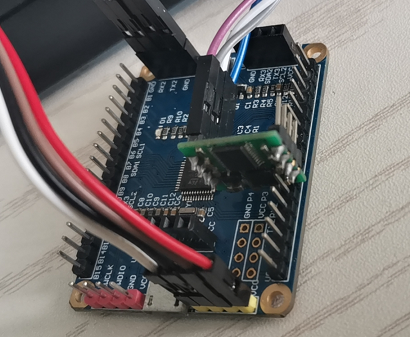

2、JY61与STM32F103C8T6使用杜邦线连接。具体接线如下图所示:

具体接线方式如下:

USB-TTL---------------STM32F103C8T6---------------JY61

        VCC(5V)-------------- VCC -------------------------VCC

          TX-------------------RX1(PA10),PA3---------------------------TX

          RX-------------------TX1(PA9),PA2----------------------------RX

        GND------------------GND, GND----------------------------GND





## 3 生成下载文件
1、在OUTUT勾选Creat HEX File

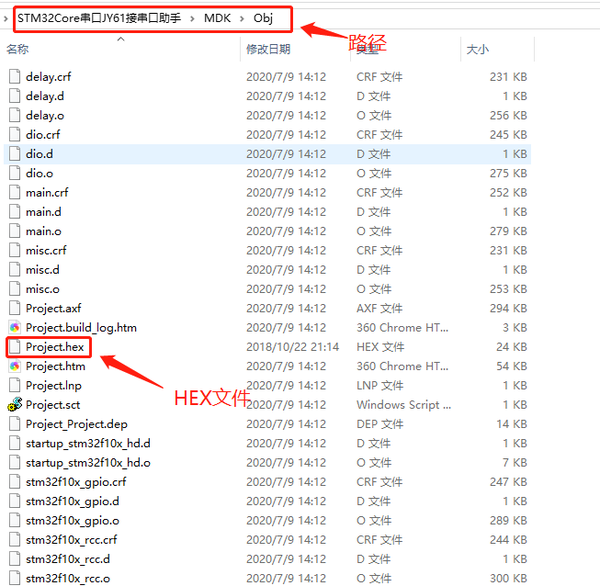

2、找到生成的HEX文件





## 4 下载程序
1、用数据线连接好STM32F103C8T6单片机和PC端。

2、按照“软件配置.png”图示设置好软件。

3、找到所需的hex文件。

4、按STM32F103C8T6单片机的红色的Bootloader 键

5、点击开始编程按钮,下载程序





## 5 输出结果显示

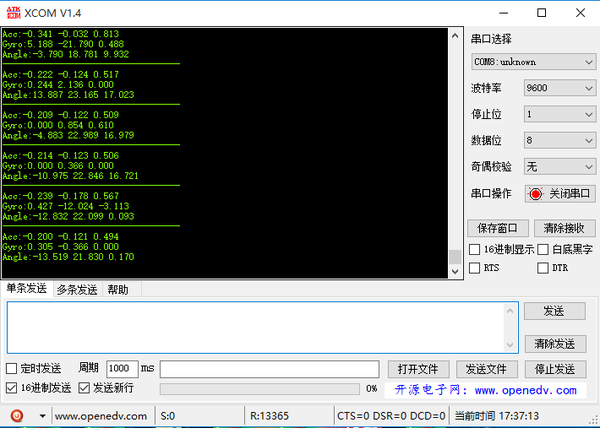

在电脑上正确连接好板子,首先打开串口调试助手,找到相应的端口,然后打开串口,注意这里波特率设置为9600,然后就可以观察到左边的窗口有数据输出了。如图所示:
