Arduino UNOR3 与JY-901的连接测试步骤

supergiant

[color=rgba(0, 0, 0, 0.75)]Arduino UNOR3 与JY-901的连接测试步骤
[color=rgba(0, 0, 0, 0.75)]1 准备工作
[color=rgba(0, 0, 0, 0.75)]

硬件设备：JY-901模块、Arduino UNOR3开发板一个。
软件设备：在官网上下载Arduino软件
下载网址：（https://www.arduino.cc/en/Main/Software#），并进行安装。

JY901

[color=rgba(0, 0, 0, 0.75)]2 硬件连接
[color=rgba(0, 0, 0, 0.75)]

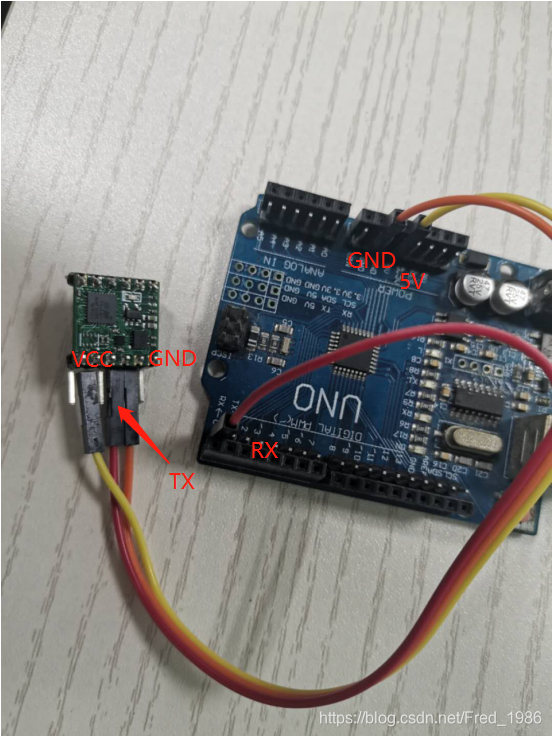

首先使用数据线将Arduino UNOR3与电脑连接通信，JY-901与Arduino UNOR3使用杜邦线连接。将JY-901模块连接在Arduino UNOR3开发板，注意只连接三个管脚：TX-RX（第0管脚）、GND-GND、VCC-5V，前面为JY-901，后边是Arduino UNOR3板子上的管脚。注：JY-901的RX与ArduinoUNOR3的TX不能相连。连接如下图所示：

[color=rgba(0, 0, 0, 0.75)]3 软件测试
[color=rgba(0, 0, 0, 0.75)]

1）打开示例程序将 JY901.zip 文件解压然后将解压出来的文件夹 JY901 拷贝到 Arduino 库安装目录下：C:\Program Files(x86)\Arduino\libraries.
（示例程序链接：https://pan.baidu.com/s/1HnTi4rYAye3fKrt6QhaAfg）

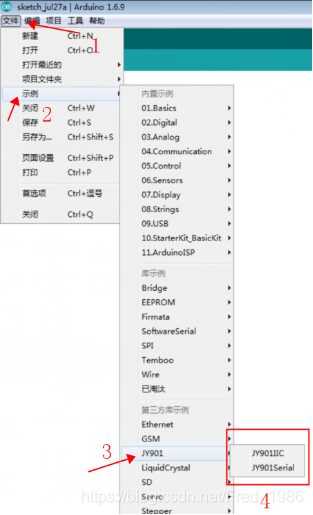

2.）打开 已经安装好的软件ArduinoIDE，点击 File->Examples->JY901，然后选择对应的实例程序。

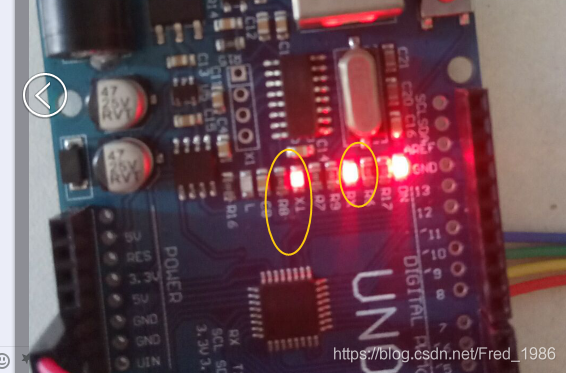

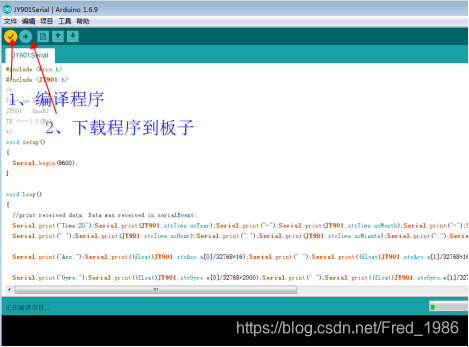

3）编译程序，接着将程序下载到Arduino UNOR3板子里面。可以看到TX口和RX口的LED灯在闪烁。

[color=rgba(0, 0, 0, 0.75)]

4 输出结果显示

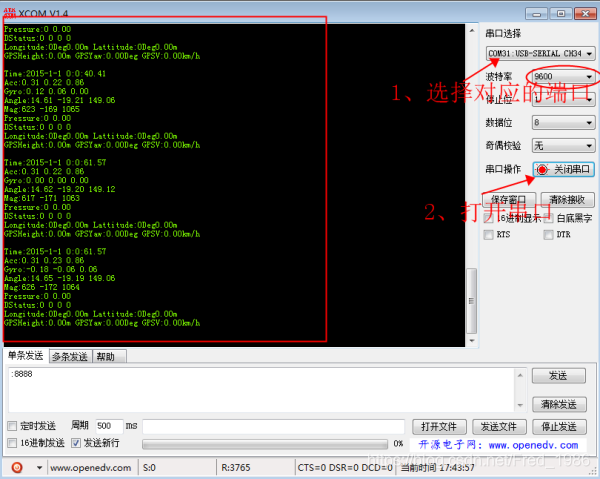

在电脑上正确连接好板子，首先打开串口调试助手，找到相应的端口，然后打开串口，注意这里波特率设置为9600，然后就可以观察到左边的窗口有数据输出了。如图所示：
