超小体积Ci522 (一)：13.56MHz非接触式读写芯片 Si522 costdown版本

zhao123966

   为迎合当前低成本，近距离读卡需求的市场，南京中科微在Si522的基础上推出了costdown版本——Ci522，它是一颗工作在13.56MHz频率下的非接触式读写芯片，删减了低功耗自动寻卡功能，将芯片的引脚由原来的32个改为16个，极大地控制了芯片的成本和体积，为部分预算有限，PCB体积小的客户提供了更可靠的选择。

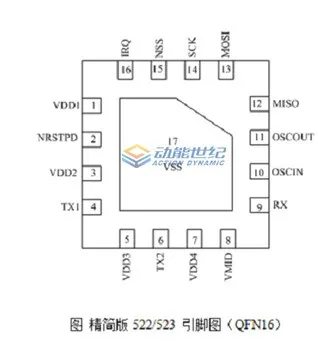

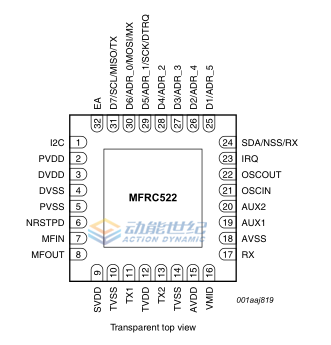

      由于部分元器件的短缺，南京中科微率先推出芯片高性价比版本Ci522。Ci522与Si522和RC522只是封装不同（RC522为QFN32，Ci522为QFN16），程序接口和射频匹配电路都是直接兼容的。（联系我司技术FAE即可提供封装，方便大家改版）。Ci522内部发送器可驱动读写器天线与 ISO/IEC 14443 A/MIFARE卡和应答机通信。接收器模块提供一个强大而高效的电路，用以解调译码 ISO/IEC 14443 A/MIFARE 兼容卡及应答机信号。数字模块处理完整的 ISO/IEC 14443 A 帧和错误检测功能(奇偶和 CRC)。Ci522由于引脚数量的限制，只提供SPI接口，但传输速率高达10Mbit/s，完全可以满足数据的传输。

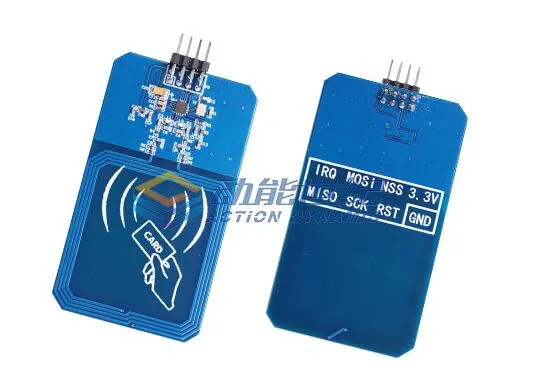

     在实际的测试过程中，RC522和Ci522的软件可以直接共用，我们发现Ci522读A卡的最大距离达到了75mm，跟RC522的最大距离80mm也是相差无几.

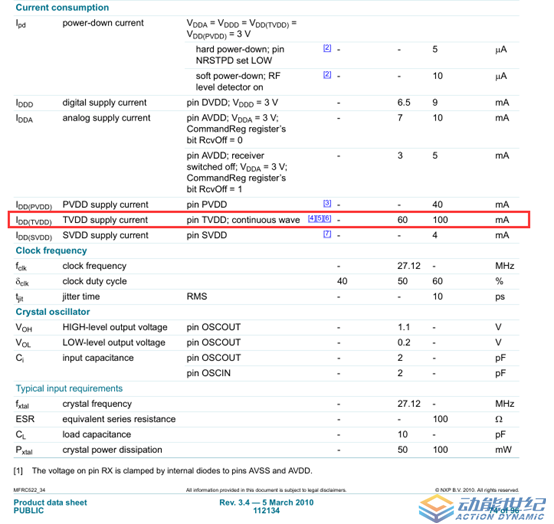

    在实际功耗测试的时候，采用同一套固件，Ci522达到了30~39mA，而RC522大约在40~50mA。

     综上所述，如果需要更低成本、更低功耗、更小体积的13.56MHz读写芯片，但同时又不想降低性能，那么南京中科微的Ci522会是一个很好的选择。

     心动不如行动，现在联系我们，可以免费申请测试版，程序接口完全兼容，直接使用。

目前还有一个同款带A,B协议的。有需要可以留意分享。
