SI24R2F多功能、超低功耗2.4G有源RFID标签SoC单芯片专访分享

zhao123966

本期的产品专访为：多功能、超低功耗有源RFID标签SoC单芯片 SI24R2F，访谈人物：深圳某方案公司的开发工程师周工

动能世纪：周工，您好，很荣幸能够邀请您作为我们第一期访谈连载的嘉宾，能跟我说说贵司是以一个什么样的契机去了解到我们的这款有源RFID标签SoC单芯片 SI24R2F？

周工：前面你也介绍了我本人是一家方案公司的开发工程师，我们公司是一直做2.4G频段的产品，为了在这个行业不断发展下去，我们肯定是要不断地去创新、去开发新的东西。说实话，一开始我了解到你们的这款芯片，也是偶然从我们的项目客户得到的信息。我们的项目客户反馈他们的竞品产品目前使用的是一款性价比较高的国产IC，购买其产品拆开后前期也进行了相关测试，确实是品质出色、功耗为行业最低的一款2.4G芯片。客户反馈给我并要求替换现有方案。我这边也通过在淘宝了解到这款IC是南京中科微的SI24R2F，从客服了解到目前是最新版本的单发芯片，比之前的SI24R2E做了多项升级。

动能世纪：人家说无数偶然成就一个相遇，感恩这个相遇，让我们公司能够与贵司联系到一起！您刚刚也说了，SI24R2F与之前我们推出的SI24R2E相比是做了多项升级，那您觉得在SI24R2F和SI24R2E的升级区别中，您最大的体验感受是什么？

周工：这个从工程的角度来说，专业性的东西肯定是比较多的，避免大家因为太复杂不理解，我就简单总结分五点说吧。

1）SI24R2F多了温度监控；

2）4通道轮询发射；

3）按键防拆锁定配置；

4）发射功率由7dbm-->12dbm，距离更远;

5）关断电流更低，由700nA降为500nA，功耗更低。

另外我本人之前也在淘宝买了一套测试用的设备进行捣鼓了下，这里也一并给大家分享一下Si24R2F特色功能的测试，也为其他想要做国产RFID的测试和研发的同好积累一些相关经验。

01

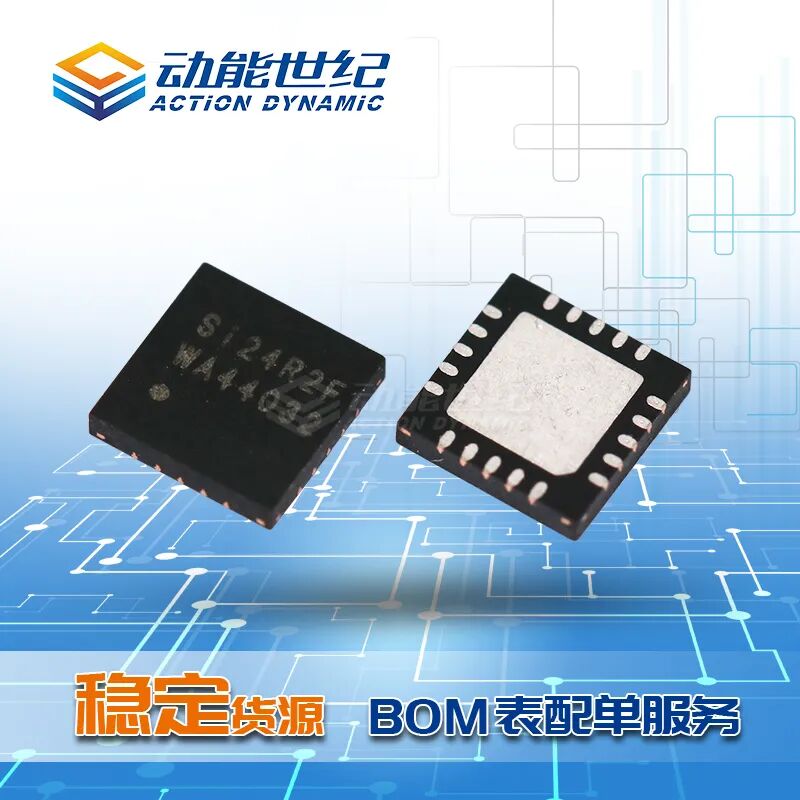

我们需要用到的设备有：SI24R2F（作为发射器）

SI24R2F烧录器

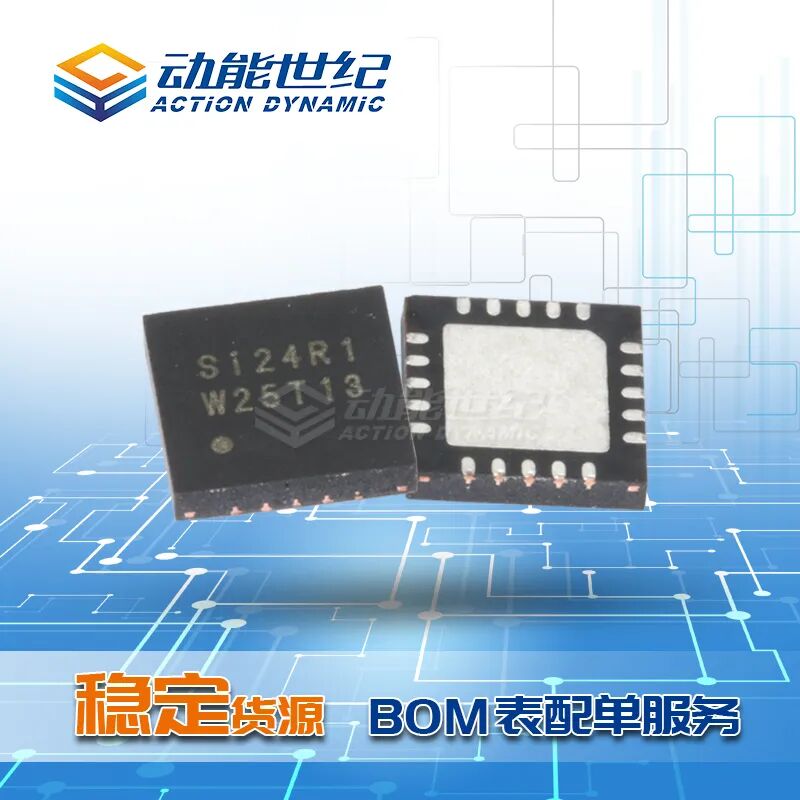

SI24R1（作为接收器）

02

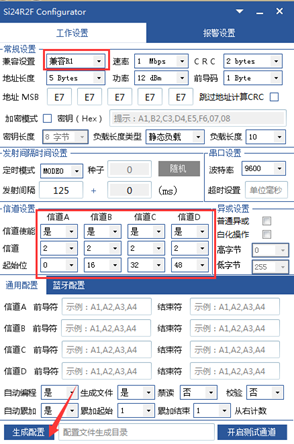

要四个通道同时发送数据，首先我们需要对SI24R2F的软件进行配置，这里要说明下，就是中科微为方便用户使用，将代码全部集成为上位机操作，图形化的界面更加方便用户去测试和研发。所以只要打开Si24R2F配套的Configurator，在工作设置页面内就可以看到一些基础的设置，由于接收器选用的是

SI24R1，故兼容设置选择兼容R1模式，其他基础设置在此不一一赘述，转到下方信道设置位置，可以看到有信道ABCD四个，同时使能四个通道，将频点选用在同一个位置，点击下方生成配置，生成一个.bat文件，该文件就是即将要烧录的固件。
03

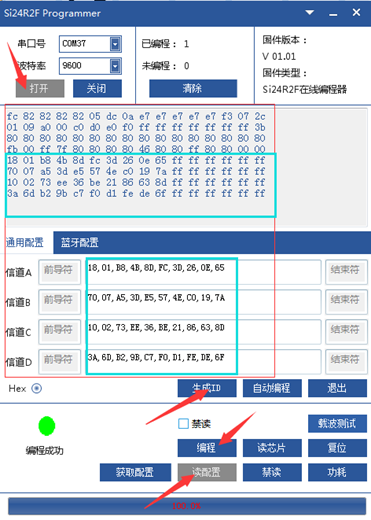

打开Programmer，先读取刚刚保存的配置，就可以看到我们之前的配置，大概核对一下，打开串口，点击生成ID，可以看到随机生成的四组数据，也可以手动设置（注意：数据存放在NVM的后64个字节，同时发射三组及以下的数据，每组最大可达32个字节，四组数据最多只可设置16个字节），点击编程，数据就烧录至NVM存储器中。

04

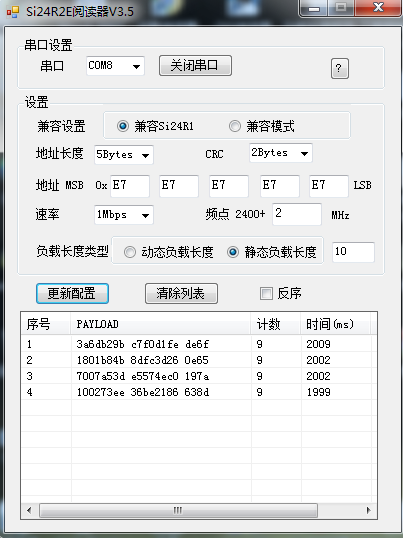

接下来打开SI24R1配套的阅读器，页面内有一些基础的配置，将之配置和Configurator参数一致（阅读器的频点即Configurator的信道），接着打开串口，就可以看到收到的四组数据（如果没有收到，可以更新一下配置），这就是SI24R2F独具特色的四个通道同时发射数据功能。

动能世纪：好的，非常感谢您的分享，本期的产品专访到此就告一个段落，感恩您能够拨冗参加我们组织的这次产品专访，都是满满的干货，真是听君一席话，胜读十年书！我们也一直在成长，我们一定会持续会不断地更新我们的产品，一如既往地专注为我们行业内的客户带来新的产品、新的应用，提供更加专业的技术服务，不辜负长期以来您以所有客户的信任与支持！
