STM32F103_遇到怪事了！求助！我要疯了，搞不懂.hex和.bin的生成原理，详看下文

龙不可囚于渊

芯片是STM32F103ZET6 ,开发环境：keil 5


首先：

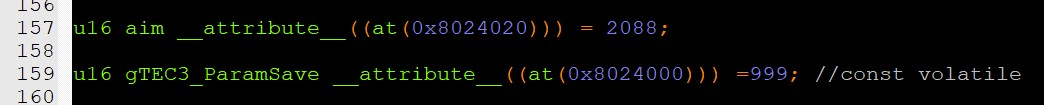

我定义了两个指定位置的变量，一个指定在0x8024020，另一个指定在0x8024000
防止图看不见，我把设置变量的代码贴出来：

u16 aim __attribute__((at(0x8024020))) = 2088;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =999; //const volatile


然后我用printf输出，语句是这样的：
printf("%x \r\n",*(u32 *)0X8024020);
printf("%x \r\n",*(u32 *)0x8024000);

然后程序下载，观察串口输出     输出是这样的：

文字描述：3e7
                 828
换算可知：0x3e7=999;
                 0x828=2088;
输出是没有问题的

接下来，修改这两个的初始值，重新下载看能否改写：

改写为：

u16 aim __attribute__((at(0x8024020))) = 1500;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =777; //const volatile

同样用printf输出值

printf("%x \r\n",*(u32 *)0X8024020);
printf("%x \r\n",*(u32 *)0x8024000);

输出结果为：

文字描述：309
                 5dc
换算可知：0x309=777;
                 0x5dc=1500;

这两个地址里的值被成功改写

！！！！！看到这，是平淡无奇的，接下来就是怪事了，

F103ZET6片内FLASH有512K，地址0x8000000 - 0x8080000

现在，我改变其中一个的地址值，我把  0X8024020  改为  0X8074020，地址改写到很远的地方，但没有超出FLASH范围

同时把初始值改变，来观察值的改变效果

代码被改为这样：

u16 aim __attribute__((at(0x8074020))) = 2888;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

还是用printf()输出，代码为：

printf("%x \r\n",*(u32 *)0X8074020);
printf("%x \r\n",*(u32 *)0x8024000);

观察输出结果：


文字描述：309
                 b48

换算出来：0x309=777;
                 0xb48=2888;

！！！！！强调看一下 0x309    这个数据，
在前面，我在改其中一个地址的同时，已经把他们两个都重新赋值，一个为2888 ，一个为566，
地址0X8074020 里面的值是被成功改写成了 2888 ，而0x8024000 里面的值依然是 上一个 777；


百思不得其解！！！

看一下生成的.hex文件
先看
u16 aim __attribute__((at(0x8024020))) = 2088;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =999; //const volatile
先看这个的 .hex文件，
在生成的.hex文件中，可以找到：
:10400000E7030000000000000000000000000000C6
:1040200028080000410538A06D01083A0102211A54
为了不误导，没有对这两行做任何改动，
可以看到  ： 4000 这个地址写着  E703 ，也就是 0x3E7，也就是 999
                    4020 这个地址写着  2808， 也就是0x828 ，也就是 2088

接下来看
u16 aim __attribute__((at(0x8024020))) = 1500;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =777; //const volatile

这个的 .hex文件，
同样的地方可以看到：
:1040000009030000000000000000000000000000A4
:10402000DC050000410538A06D01083A0102211AA3

可以看到  ： 4000 这个地址写着  0903 ，也就是 0x309，也就是 777
                    4020 这个地址写着  DC05， 也就是0x5DC ，也就是 1500

看到值是被成功改写的，

************************************************************************************

那
u16 aim __attribute__((at(0x8074020))) = 2888;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

看一下这个的“异常的”.hex文件：


文字描述：
:10754000212808C0A80178FFFFFF081B0172011164
:0C755000600808DC111111214E00000041

:020000040807EB

:04402000480B000049
:040000050800A1311D
:00000001FF

在这个的.hex文件最后几行，看到0x08074020  的地址里放了一个 480B ，也就是0xb48，也就是 2888
但是   0x8024000  这个地址在哪呢？数据在哪呢？
看完整的.hex文件就可以看到  在0x0801???? 段 在 7550 这里就结束了，下面就直接跳到  0x0807???? 段 的4020 了，
中间并没有  关于0x08024000 的二进制段，


这里还有一个奇怪的事情：

在
u16 aim __attribute__((at(0x8024020))) = 2088;                                                           u16 aim __attribute__((at(0x8024020))) = 1500;
                                                                                                      和
u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =999;                u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =777;

小偏移量生成的.hex 文件中，可以看到  含有大量的 00 段，
3371行           :1072800000000000000000000000000000000000FE
到
6660行           :104000003602000000000000000000000000000078

基本都是 00  ，偶尔有几个其他地方定义的数，

*********************************************************************
但是，
u16 aim __attribute__((at(0x8074020))) = 2888;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

他生成的.hex文件 就非常紧致，完全没大面积的 00  段

最后几行可以看到：

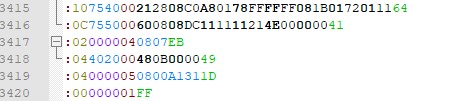

3415行      :10754000212808C0A80178FFFFFF081B0172011164
3416行      :0C755000600808DC111111214E00000041

3417行      :020000040807EB

3418行      :04402000480B000049
3419行      :040000050800A1311D
3420行      :00000001FF


这个.hex     我的理解是 ：在3416行 代码段结束后 ，直接跳到0x8074020 定义了 我在那里设置的数，

那为什么小偏移量生成的 .hex  文件  就要在代码段结束后，到 我定义的放数据地址 之前 ，要用大量的 00 段 来填充呢？

而我这个大偏移量的地址 生成的文件这么紧致，没有用 00 段 一直填充到0x8074020，而是直接跳到0x8074020 定义了 我在那里设置的数，但是却没有实现 我在0x8024000 定义的数呢？

？？？？？？？这是为什么？？？？？？？？？？？？？？？？？？？？？？？？


我猜想，可能就是我在程序中  在有了 0x8074020这样的大偏移地址，把 0x8024000 这段给折叠了，或者说 省略了，使我无法这样用这个地址，
我以为是 keil 优化的问题，但是default 到 Lv3  我都试过，没用的，有了大偏移量，小偏移地址的值就定义不了



******************************************************************************************


最后来看一下我生成 .bin 文件的奇怪现象：

首先是小偏移量生成的.bin文件，如下：

Program Size: Code=51760 RO-data=2120 RW-data=53220 ZI-data=46040
这里看到代码段  Code=51760    50KB，  FLASH的数据段  RO-data=2120  这么大，  但是这个.bin文件却有 105KB大 ，应该都是用 00 段填充的

接下来看 大偏移量生成的.bin文件：
不是一个文件，是一个文件夹

里面是这样的：



这里可以说是两个.bin文件，而且没有后缀
一个名为   ER$$.ARM.__AT_0x08074020   ，一个名为  ER_IROM1

ER$$.ARM.__AT_0x08074020 这应该是我在 0x08074020 定义的 数据，

为什么.bin 文件 会这样生成？？？


*************************************************************************
最后的最后 ，说一下
在我定义了   0x8074020  地址的数据后  ，在定义  0x8024000地址 的前面加上 const ，就可以把他编进 .hex文件

代码这样的：
u16 aim __attribute__((at(0x8074020))) = 2888;

const u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

代码段到 0x8024000 之前 还是用大量 00 段 来填充的



为什么不能让 0x8024000 的地址定义 像 0x8074020 一样 ，直接跳过去呢？
******************************************************************************************************
再补充一些：


还有const  比起 直接 __attribute__((at(0x8024000)))  定义到 FLASH 中有什么更多的作用吗？加const  但不指定 位置的话，  系统自己找的位置是直接在 FLASH代码段后面  加个数据吗？


我想上面的情况（有大偏移量，就隐藏了小偏移量的位置）是 C的编译系统 设计不合理吗？ 还是 keil优化的问题？ 还是片内 FLASH 物理上的结构所使然？
const u16 aim __attribute__((at(0x8074020))) = 2888;

const u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

这样子写，.hex 也不会用 00 段 一直填充到 0x8074020 地址前面 ，还是直接跳到 0x8074020 里面定义      **************这就更奇怪了！！！！！






**********************************************  猜想  ************************************************************
生成 .hex    .bin   文件的规则就是地址大范围跳，就直接跳过去定义，小范围跳就用 00 填充过去    ..................................这是什么逻辑？？？？？


反正这也太底层了，没人能解答也不管了，向LINUX进发
