stm32芯片被锁，使用jlink就能轻轻松松解锁

Leon595

参考：https://blog.csdn.net/Leon595

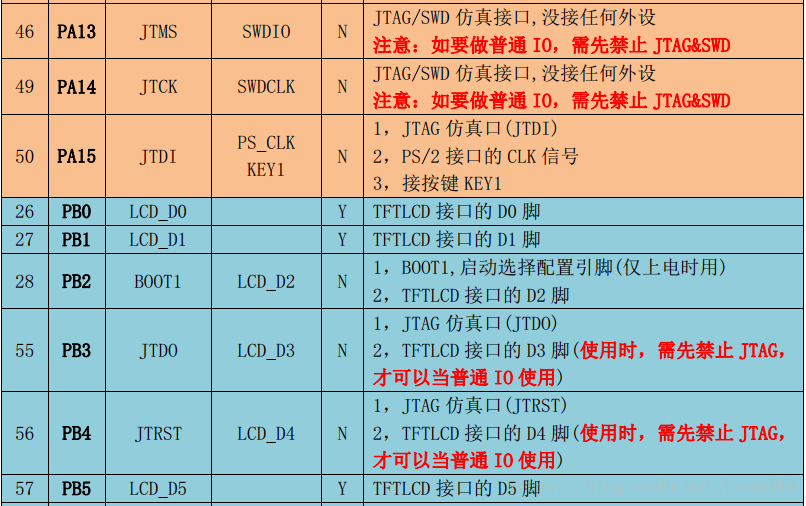

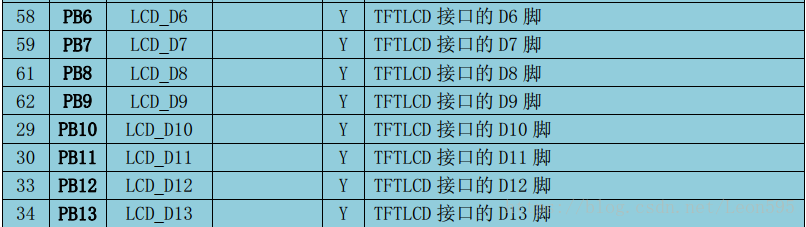

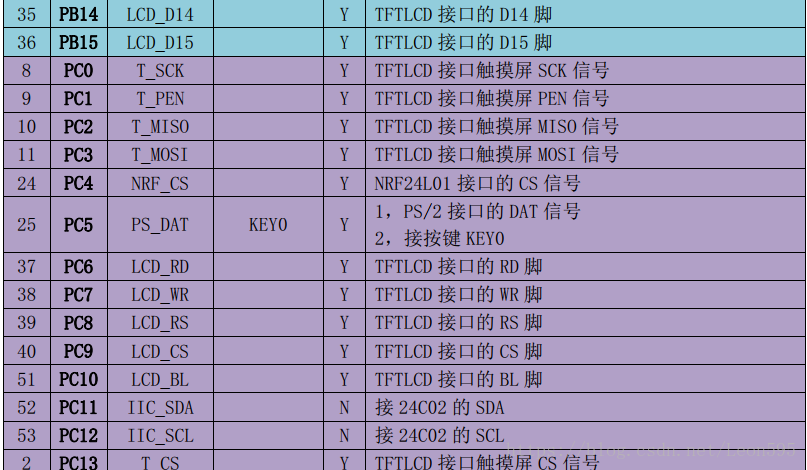

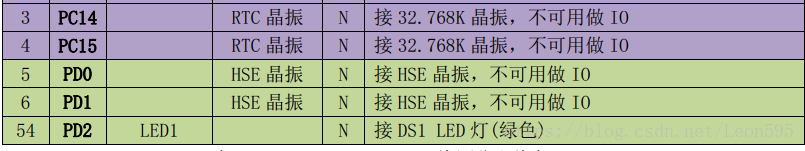

如果一不小心将stm32开发板的芯片给锁了，那原因可能是忽略了一个比较低级的问题，就是将stm32中的一些不能独立使用的IO口给了高电平，stm32中有很多口是不能独立使用的，如图（以stm32103rct6  正点原子的mini板为例）：

（N：表示不能独立使用，Y：表示能独立使用）







其实截图的内容都是来自stm32不完全手册，需要更多资讯请看stm32不完全手册。

以上就是芯片被锁的一种可能比较低级的原因。接下来就讲一下芯片被锁之后的解决方法。

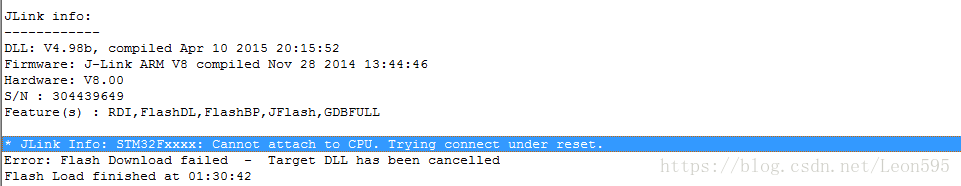

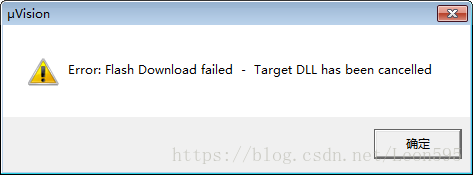

一般芯片被锁之后在编译后下载时会出现以下的报错：


那么如果是用jlink下载器的就可以直接用jlink来解决问题，用其他办法的我暂时还没试过，只试了用jlink的就成功解锁了。

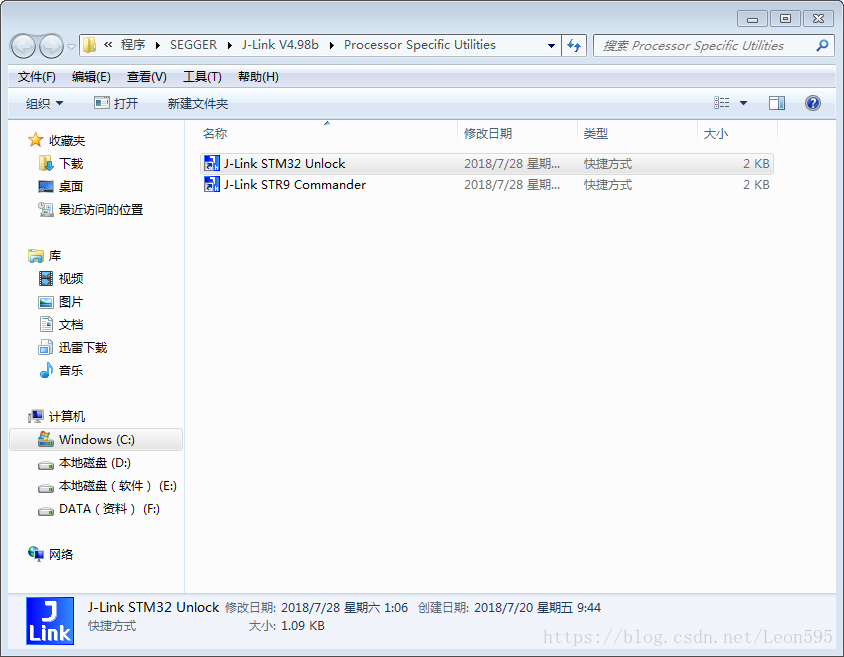

首先打开自己的jlink的安装路径


然后运行J-Link STM32 Unlock应用程序

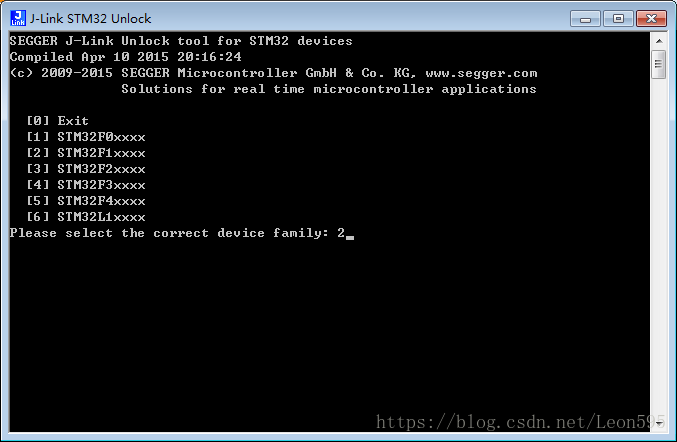

然后选择stm32的类型，我这里选择【2】对应stm32f1系列


然后jlink接上，USB线也接在232口那里给开发板和jlink供电，开发板上的所有外设都要拔掉，然后回车，有出现reset factory settings...O.K.时就已经解锁成功了。需要注意的是开发板一定要接上jlink和USB供电，然后板子上的外设都拔掉。

另外还有一种方法是直接打开jlink的外壳来短接通电，具体如下：

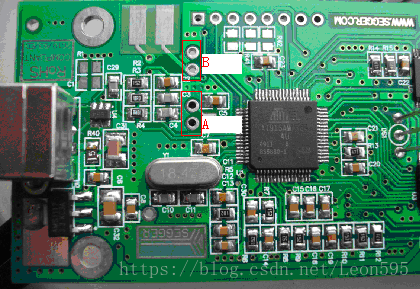

1.打开JLINK 外壳，见到JLINK内部电路如下图所示。


2.使用USB线连接JLINK与PC机，以提供JLINK工作电源。

3.短接图中A的两个过孔约5秒。断开A位置的两个过孔的短接。然后拔掉JLINK与P C间的USB线（注意先后顺序）。

4.短接图中,B处的两个过孔。

5.使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

6.断开图中B处的短接。

搞定！
