WIFI探针

AIWIFI

我使用的是四博智联提供的WIFI探针 DT-06产品
1． 数据读取

可以直接通过串口即可读取数据，串口波特率设置为 115200,其它选项默认。

如果需要PC机测试，请使用杜邦线转接到USB-TTL设备上，然后安装相应驱动（附件中带了CP210X）

下载链接：http://bbs.doit.am/forum.php?gid=83

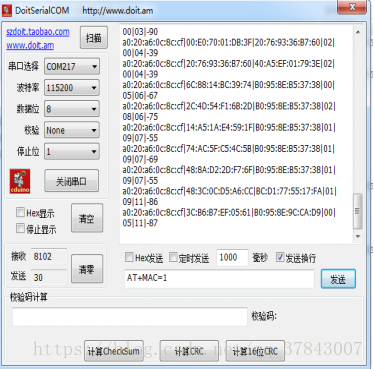

运行即可等到如下图所示结果：

另外可以用支持OTG功能Android手机进行测试,附件“手机APP调试工具”有相应的工具。其中探针测试支持定义接口上传.apk支持将串口读到数据通过http远程传输。

探针数据默认格式：

A8:15:4D:5F:BD:36|00:08:22:29:11:4F|02|04|1|-94

其中：

第一列：08:00:23:6F:58:CE 代表手机MAC

第二列：12:F8:56:FF:6F:56 代表路由MAC

第三列：00 代表Frame的大类

第四列：08 代表Frame的小类

第五列：3 代表Channel

第六列： 信号强度，据此可算出大概的距离，距离公式联系QQ 114209716 购买。

通常情况下，只需要关注第一列即可，详细介绍请看”WiFi探针原理教程.pdf” (压缩包中)。

输出本机MAC,见本文档AT指令9中详细介绍。有效范围，在空旷区域达到 50-100米。

AT指令：

1)控制读取的信号强度范围

AT+RSSI=信号强度\r\n

比如 AT+RSSI=-70\r\n

2)默认是全频道(1---13)扫描，可以通过AT指令固定在一个或多个频道上

AT+CHANNEL=1,3,5\r\n

3)控制串口输出波特率,默认是 115200,可以通过AT指令进行更改

AT+BAUD=9600\r\n

4) 设定信道采集周期（默认是250ms）, 可以通过AT指令进行更改

AT+TIME=500\r\n,其中500代表每一个channel的采集时间，单位为毫秒

5)设定输出周期，可以通过

AT+PERIOD=4\r\n，设置输出周期，默认为4，单位为在每个channel时间。

代表每采集4个channel，输出采集内容。

6) 查看固件版本

  AT+VERSION=?\r\n

7) 采集控制

AT+SEND=0\r\n,开始采集AT+SEND=1\r\n

当停止采集时，进入低功耗模式。

8）输出更多信息

开始AT+ALL=1\r\n 停止更多输出AT+ALL=0\r\n

包括路由名称或探测包的路由名称，和目前手机是否黑屏，此功能为高级功能，非专业分析不需要开启。

9）是否输出本机mac

开启AT+MAC=1\r\n 停止更多输出AT+MAC=0\r\n

10) 是否过滤苹果虚假mac,默认过滤

开启过滤AT+IOS=1\r\n 停止过滤AT+IOS=0\r\n

11) 是否统计从路由到手机的包

开启AT+AP=1\r\n 停止AT+AP=0\r\n

2． 数据分析

Doit探针固件已经内置分析系统，通过串口传出的数据为已经处理过的数据，处理算法默认是1秒内去重，第一行为手机等STA 的MAC地址，第二行为路由器地址，详细说明见附件” WiFi探针原理知识->WiFi探针原理教程.pdf”.

   Mac地址手机厂商查询：http://mac.doit.am

       根据路由MAC定位：[url=http://dingwei.doit.am/d.php?mac=BC1:77:55:17:FA]http://dingwei.doit.am/d.php?mac=BC1:77:55:17:FA[/url]
