IIC起始，终止信号中的延时问题

aswsd

void IIC_Stop(void)
{
        SDA_OUT();//sdaÏßêä3ö
        IIC_SCL=0;
        IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
        delay_us(4);
        IIC_SCL=1;
        IIC_SDA=1;//·￠ËíI2C×üÏß½áêøDÅoÅ
        delay_us(4);
}

我想问一下，IO口模拟IIC时序时起始，终止信号中的延时函数要设为几微妙，这是有相关规定的，还是任意设的？

HEHEGO

你看规格书

HEHEGO

规定的，你看规格书的时序要求

aswsd

HEHEGO 发表于 2018-4-24 20:54
规定的，你看规格书的时序要求

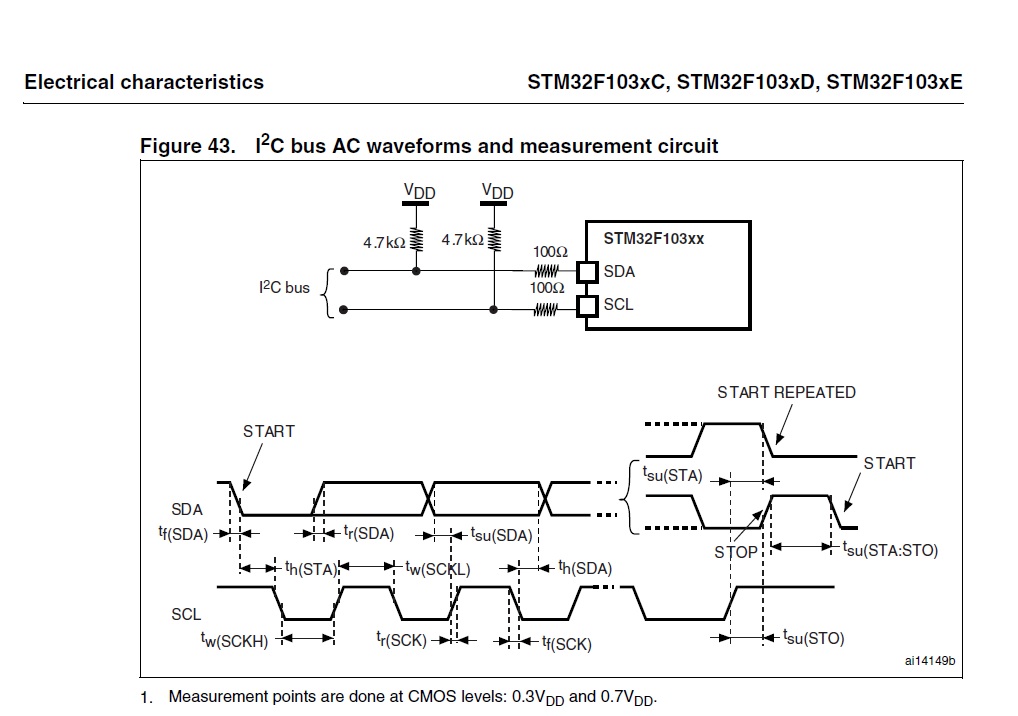

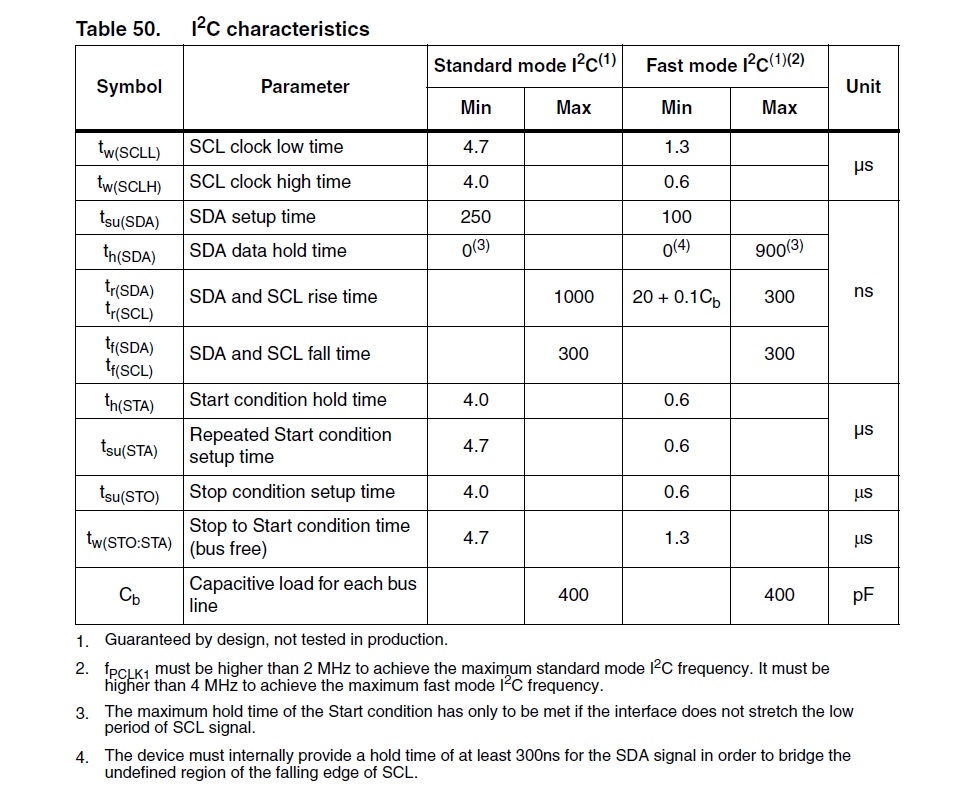

我在我用的CPU里找到这个，是不是这个？


如果是按这个规定的话，例程里的停止信号时序：
void IIC_Stop(void)
{
        SDA_OUT();
        IIC_SCL=0;
        IIC_SDA=0;//STOP:when CLK is high DATA change form low to high
        delay_us(4);
        IIC_SCL=1;
        IIC_SDA=1;
        delay_us(4);
}
按规定，停止信号SCL拉高后还要经过Tsu（STO），也就是至少4微妙才能拉高STA，为什么程序里没有延时呢？
