用ov2640的图像传感器引脚控制闪光灯开

zfzfzf

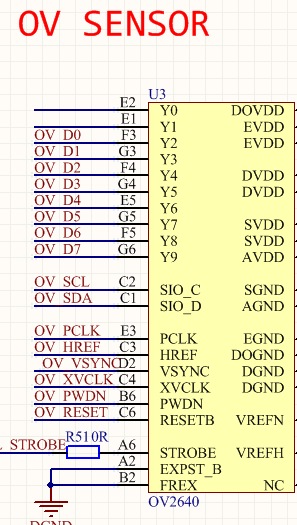

目前闪光灯是通过lm3643单片机一个C3引脚控制，见图1；现在ov2640的A6引脚也和图像传感器的闪光灯控制引脚连着的（见图2），现在为了使在拍照的同时开启闪关灯（即sensor曝光与闪光灯同步），需要对寄存器进行配置，但在ov2640的技术文档里没有详细介绍寄存器配置，只有如下图3,4的介绍。示例程序中只有一行#define OV2640_SENSOR_COM22      0x4B（图5）。想请问下知道怎么配置这个闪光灯的寄存器吗？或者做过类似的软件调试，谢谢图1



图2

图三

图4

图5

补充：图3,4,5第一列是寄存器地址，第二列是寄存器名称

lvehe

设置寄存器1的0x4B即可，第7位控制STROBE引脚输出脉冲，第7位设置完后要立即复位，否则将持续输出脉冲。
如图所示，在第3个VSYNC结束后STROBE引脚在曝光期间输出一段高电平的脉冲。

所以，一个拍照（capture）的例程可以如下：
0xFF=0x01, 0x4B=0x81, 0x4B=0x01
等待2~3帧的时间（示例中为80ms，12.5Hz）
输出闪光灯脉冲
等待有闪光灯的这一帧数据获取完毕
保存这一帧数据（例如存入SD卡）

另，设置0x4B为0x82效果是一样的。

正点原子

配置的话，看手册，慢慢摸索。

zfzfzf

正点原子 发表于 2018-4-21 02:50
配置的话，看手册，慢慢摸索。

原子哥您好，关键是数据手册里（图5）没有详细写0x4b寄存器地址中内容的配置，所以来请教下要怎么解决拍照时调用闪关灯的问题

正点原子

zfzfzf 发表于 2018-4-21 16:58
原子哥您好，关键是数据手册里（图5）没有详细写0x4b寄存器地址中内容的配置，所以来请教下要怎么解决拍 ...

我也不知道，慢慢试验吧。

zfzfzf

正点原子 发表于 2018-4-22 01:50
我也不知道，慢慢试验吧。

原子哥您好，今天打电话问豪威科技技术支持寻求ov2640控制闪光灯寄存器的详细配置，对方要OmniVision的NDA，这个您们公司当时采购ov2640时有NDA吧?可否请原子哥联系下对方销售发下这个0x4b寄存器的详细配置文档，拜谢原子哥！

正点原子

zfzfzf 发表于 2018-4-23 11:58
原子哥您好，今天打电话问豪威科技技术支持寻求ov2640控制闪光灯寄存器的详细配置，对方要OmniVision的ND ...

没有。NDA要你和她们签署的。

along013

请问楼主调好了吗？

zfzfzf

along013 发表于 2018-5-11 18:03
请问楼主调好了吗？

没有闪光灯寄存器的配置，没法调啊。，我现在在调ov2640和nrf24l01的低功耗

lvehe

只用逻辑分析仪试过，没用LED实际试过，具体看下帖
刚才发重了。

zfzfzf

lvehe 发表于 2018-4-19 17:35
设置寄存器1的0x4B即可，第7位控制STROBE引脚输出脉冲，第7位设置完后要立即复位，否则将持续输出脉冲。
...

大赞，谢谢！非常感谢！！！

zeus007

楼主，您的管脚是自己引出来的吗

FantaSy_

zfzfzf 发表于 2018-6-28 22:58
大赞，谢谢！非常感谢！！！

你试过有效果么？

FantaSy_

高电平的脉冲时间可以设置吗？我这边测试出高电平的时间只有200多us，亮的时间太短了！
