Ⅰ、写在前面

在开发STM32的时候,都需要对IO的模式进行配置(GPIO_InitStructure. GPIO_Mode = xxx)。但是,你们都知道各种模式的具体意义吗?


有的人问:IO口输出可以上拉吗? 开漏输出是干什么用的?


其实这些问题并不难,只要你了解到每一种模式的真正意思,相信这些问题都不会难道你。本文的内容比较基础,也比较实用,希望对你有所帮助。


关于本文的详细内容请看下面章节


Ⅱ、模式说明

STM32芯片的IO有8中模式:

(1)GPIO_Mode_AIN 模拟输入

(2)GPIO_Mode_IN_FLOATING 浮空输入

(3)GPIO_Mode_IPD 下拉输入

(4)GPIO_Mode_IPU 上拉输入

(5)GPIO_Mode_Out_OD 开漏输出

(6)GPIO_Mode_Out_PP 推挽输出

(7)GPIO_Mode_AF_OD 复用开漏输出

(8)GPIO_Mode_AF_PP 复用推挽输出


四种输入模式 + 四种输出模式

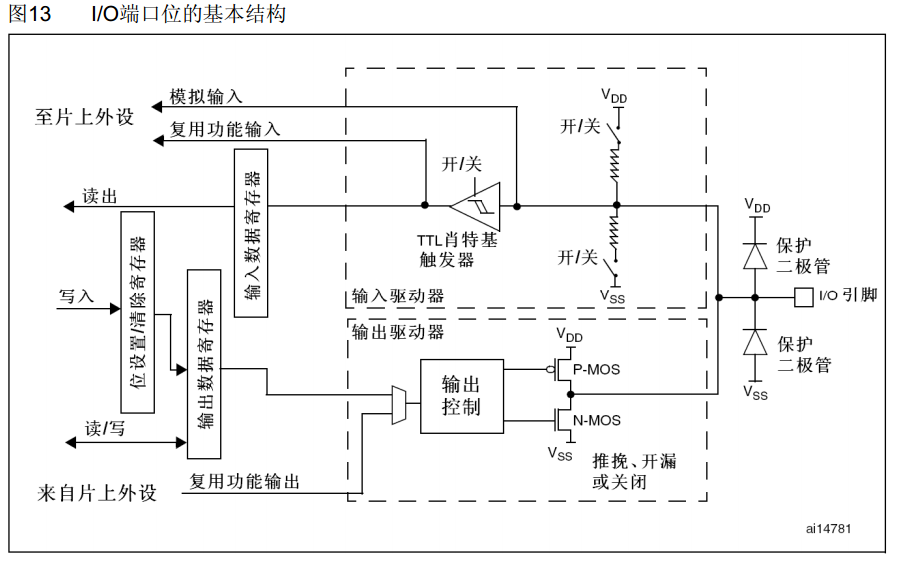

上面IO结构图来自STM32F1参考手册,从图中可以看得出来IO口大致的结构,也能反映出各种模式。

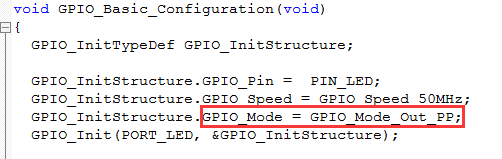

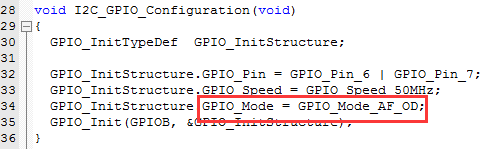

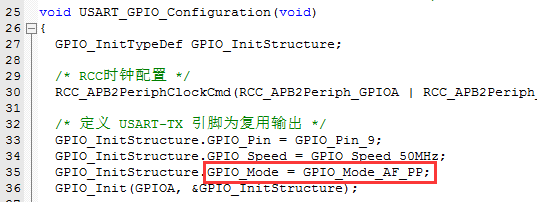

代码中常见的一些配置:





Ⅲ、本文要点

下面结合相关资料,讲述一下各种模式的内容:


1.GPIO_Mode_AIN 模拟输入

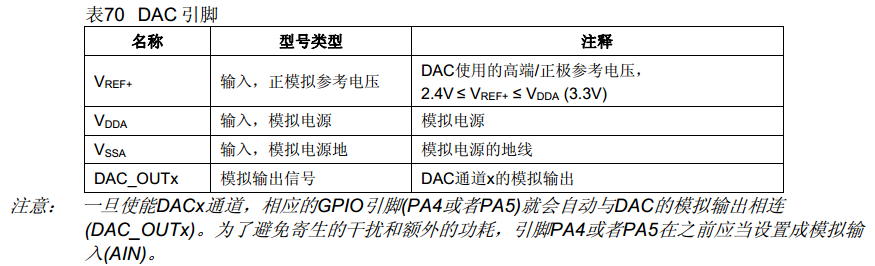

这个模式比较好理解,主要用于模拟输入时的配置(一般是针对ADC功能)。在特殊DAC输出的时候也用该模式,参看手册:



2.GPIO_Mode_IN_FLOATING 浮空输入

浮空顾名思义就是悬浮在空中,也叫悬空输入。配置成浮空输入模式,如果没有连接其他设备,检测其电平是不定的,有可能检测到高电平,也有可能坚持到低电平。


3.GPIO_Mode_IPD、GPIO_Mode_IPU上下拉

GPIO_Mode_IPD下拉 和 GPIO_Mode_IPU上拉模式应该大家都明白它的意思,它们和浮空输入是成对应关系。


A.上拉或下拉电阻阻值?

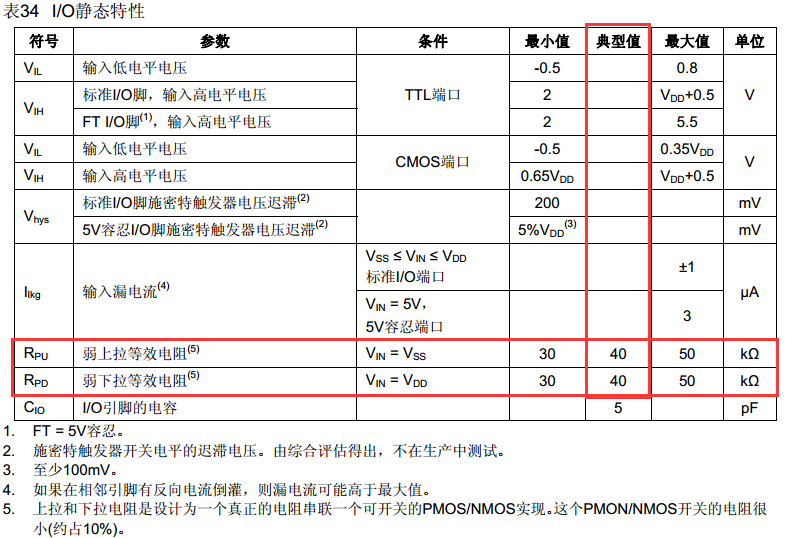

有些时候,了解到阻值的大小有助于硬件的设计,以及软件的编程,阻值大小一般是40K左右,具体可以参看数据手册:



B.疑问

有的人会有这样的疑问,为什么没有输出下拉?或输出上拉?

答案其实很简单,在该系统中,MCU起到主要作用,输出的电平是由MCU决定,要么是高电平,要么是低电平。


4.GPIO_Mode_Out_OD 开漏输出

开漏输出这个功能是比较重要的,也是相对比较难一点的(当然,明白了就觉得简单)。或许我们平时没怎么使用过该功能,并不知道它具体的用途,就没有多去了解它。


开漏输出大致意思:设置引脚输出为“1”时,该引脚处于开漏,也就是相当于浮空状态; 设置引脚输出为“0”时,该引脚将拉低电平。


前面我有一篇文章【模拟I2C读写EEPROM】里面I2C总线的SDA引脚就使用了开漏输出功能。也就是需要在释放SDA总线时,只需要将SDA设置输出为“1”就行了。


5.GPIO_Mode_Out_PP 推挽输出

推挽输出:意思就是输出具有驱动能力(比如:引脚上接一个LED,可以直接点亮,若是开漏输出,就不能点亮LED)。


推挽输出这个功能是比较常用的功能,我们一般输出控制某个信号,基本上都是配置为GPIO_Mode_Out_PP推挽输出。

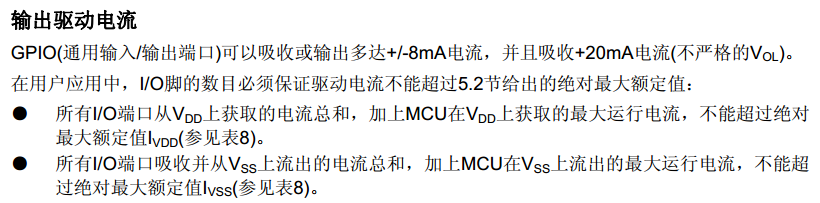

推挽输出电流大小也是比较关键的一个参数,根据芯片不同,其大小也不同,具体可以查看数据手册:



6.GPIO_Mode_AF_OD 复用开漏输出

复用开漏输出:该模式和上面“GPIO_Mode_Out_OD开漏输出”类似,只是它引脚对应的功能具有复用的功能。前面文章【硬件I2C读写EEPROM】里面就是使用了该功能。


7.GPIO_Mode_AF_PP 复用推挽输出

复用推挽输出功能和推完功能类似,主要用在具有复用功能的情况下,比如USART的TX引脚等。


Ⅳ、说明

以上总结仅供参考,若有不对之处,敬请谅解。。

参考资料:http://www.makeru.com.cn/                  嵌入式学习交流群:561213221

正点原子逻辑分析仪DL16劲爆上市
回复

使用道具 举报

37

主题

212

帖子

0

精华

高级会员

Rank: 4

积分
900
金钱
900
注册时间
2019-6-6
在线时间
100 小时
发表于 2019-8-13 10:00:30 | 显示全部楼层
好吧,我知道了,一次最多连续写一页就要发送一次stop
不会就要俯身倾耳以请啊,博客地址:https://blog.csdn.net/qq_39521541?spm=1001.2101.3001.5343
回复 支持 反对

使用道具 举报

75

主题

458

帖子

4

精华

金牌会员

Rank: 6Rank: 6

积分
1635
金钱
1635
注册时间
2012-8-28
在线时间
71 小时
发表于 2020-6-5 14:01:13 | 显示全部楼层
开漏很简单的,主要用于拉低电平。比如有些引脚可以承受5v电压。一般外部提供5v电压,开漏等于0时相当于和0v短接。开漏等于1时,相当于断开连接。

推挽模式是引脚提供3.3v的电压出来。但这个3.3v驱动能力比较有限。
QQ750273008有好的资料记得发给我哦。。。
回复 支持 反对

使用道具 举报

5

主题

46

帖子

0

精华

中级会员

Rank: 3Rank: 3

积分
203
金钱
203
注册时间
2020-5-11
在线时间
42 小时
发表于 2020-7-20 16:26:16 | 显示全部楼层
谢谢楼主分享,我这种小白都能听懂
