了解Fatfs文件系统的请进。

david2018 · 发表于 2018-4-8 15:54:22

看了一篇文章，觉得这个问题很值得分享出来探讨一下。文章写得是批量写入数据到txt文件。

第一步、建立文件系统和文件结构变量，相当于为文件系统以及文件开辟一个实体，如下图

第二步、加载文件系统（Mount or Unmount），这里需要调用f_mount函数，函数格式如下

FRESULT f_mount (
FATFS* fs, /* Pointer to the file system object (NULL:unmount)*/
const TCHAR* path,/* Logical drive number to be mounted/unmounted */
BYTE opt /* 0o not mount (delayed mount), 1:Mount immediately */
)

fs为所要加载的文件系统结构指针，在第一步已经定义过了。

path相当于你加载的磁盘符，这里默认为"0:/"，也就是磁盘符为0.

opt是加载选项，这里设置为1，立即加载。

当其返回FR_OK时，说明加载成功，其他一些返回状态见ff.h，这里不再列举了

然后调用f_mount函数即可，如下图

第三步、加载好文件系统后，下面就可以操作文件系统了，在创建文件之前，我先创建个路径（其实路径也可以不用创建，那样的话就在跟目录下了）

创建目录需要调用f_mkdir函数，函数格式如下

FRESULT f_mkdir (
const TCHAR* path/* Pointer to the directory path */
)

其只有一个参数path，为指向所创建目录的指针。

同样，其返回FR_OK说明创建成功

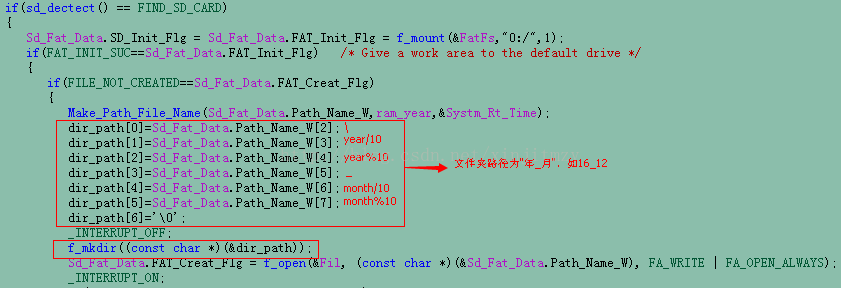

调用f_mkdir函数，如下图

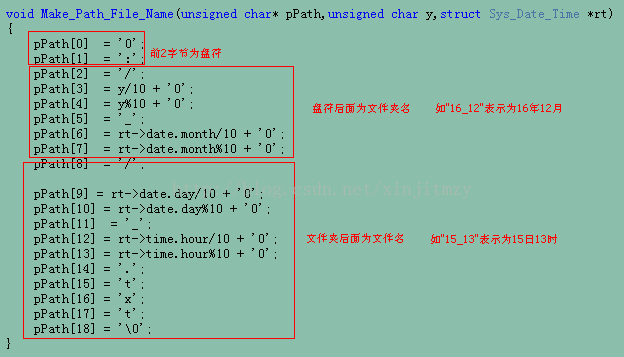

其中，文件夹格式为年_月，文件名格式日_时。

第四步、文件夹路径创建好后，就可以创建文件了，文件系统通过f_open函数来创建文件，函数其格式如下

FRESULT f_open (
FIL* fp, /* Pointer to the blank file object */
const TCHAR* path,/* Pointer to the file name */
BYTE mode /* Access mode and file open mode flags */
)

其中fp为文件结构指针，在第一步中已经建立

path为文件路径，这里需要注意，这里的文件路径必须要包含之前文件夹名以及文件名，例如我想在16_12文件夹中创建15_13文件，需要将路径赋值为

"0:/16_12/15_13.txt"，如果该路径只加文件名的话，还是会将文件创建在根目录下的。

参数mode为操作选项，我们这里赋值为FA_WRITE | FA_OPEN_ALWAYS表示以写的方式打开或创建文件，如果文件存在，则打开，如果文件不存在则创建。

调用该函数如果返回FR_OK，则说明文件打开成功。

第五步、向文件中写入数据，直接调用f_write函数即可，函数格式如下

FRESULT f_write (
FIL* fp,  /* Pointer to the file object */
const void *buff,/* Pointer to the data to be written */
UINT btw,  /* Number of bytes to write */
UINT* bw  /* Pointer to number of bytes written */
)

其中fp为文件结构指针

buff为写入数据缓冲区

btw为写入数据长度

bw为btw的指针

调用过程如下

f_lseek(fil,fil->fsize);
Sd_Fat_Data.File_Wt_Flg = f_write(fil, Sd_Fat_Data.BMS_Str_Buffer, index, &bw);

我这里的数据比较长，就不截图了。有一点注意的是，在多次重复写入一个文件前，需要调用一下f_lseek(fil,fil->fsize); 其作用就是定位到你要写入的文件的末端，这样写入的数据才不会覆盖文件原有的数据。

第六步、文件写好后，如果不想继续操作，就可以关闭文件并卸载文件系统工作区间了

f_close(&Fil);
f_mount(NULL,"0:/",1);

注：在测试过程中遇到的问题现象

1、我在实际应用中是每500ms向文件中写2000字节左右的数据，刚开始操作是每写一次文件前打开文件，写好后再关闭文件。

后来经测试发现，在连续几十小时写入文件没有出现任何错误的情况下（打开或写入文件出错的情况下向上位机发送标识），SD卡文件夹中出现了很多莫名其妙的文件，在电脑端打不开也删不了。出现这种问题实在是找不出原因，所以究其根本，既然是出现了很多乱七八糟的文件，那应该是在打开文件的时候，文件路径指针指飞的原因。

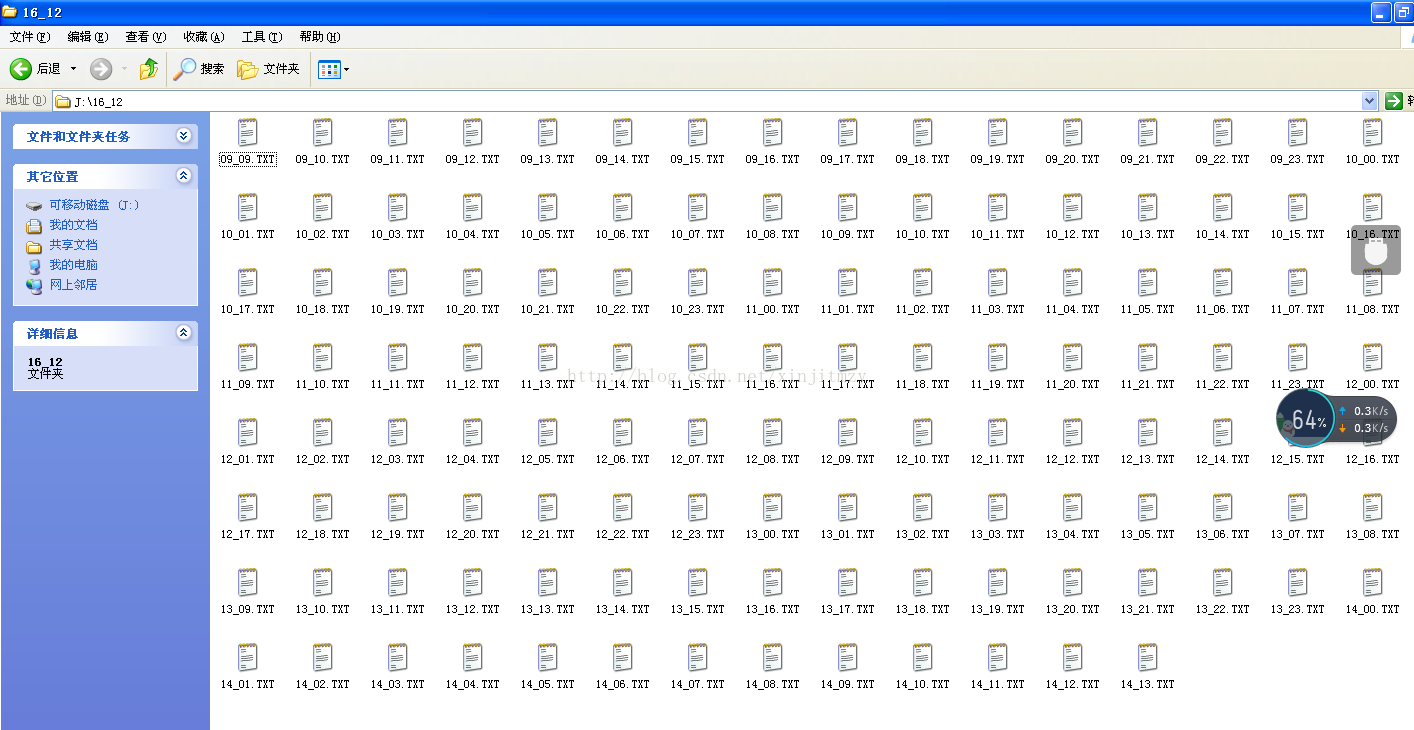

后来改进了自己的方法，因为我的系统是按小时来更新文件，如下图

于是我在每次建立一个新文件后，只打开该文件一次，并且只在达到需要建立下一个文件的条件时才关闭该文件，至于存储过程中文件如何更新，则改成调用f_sync(&Fil);

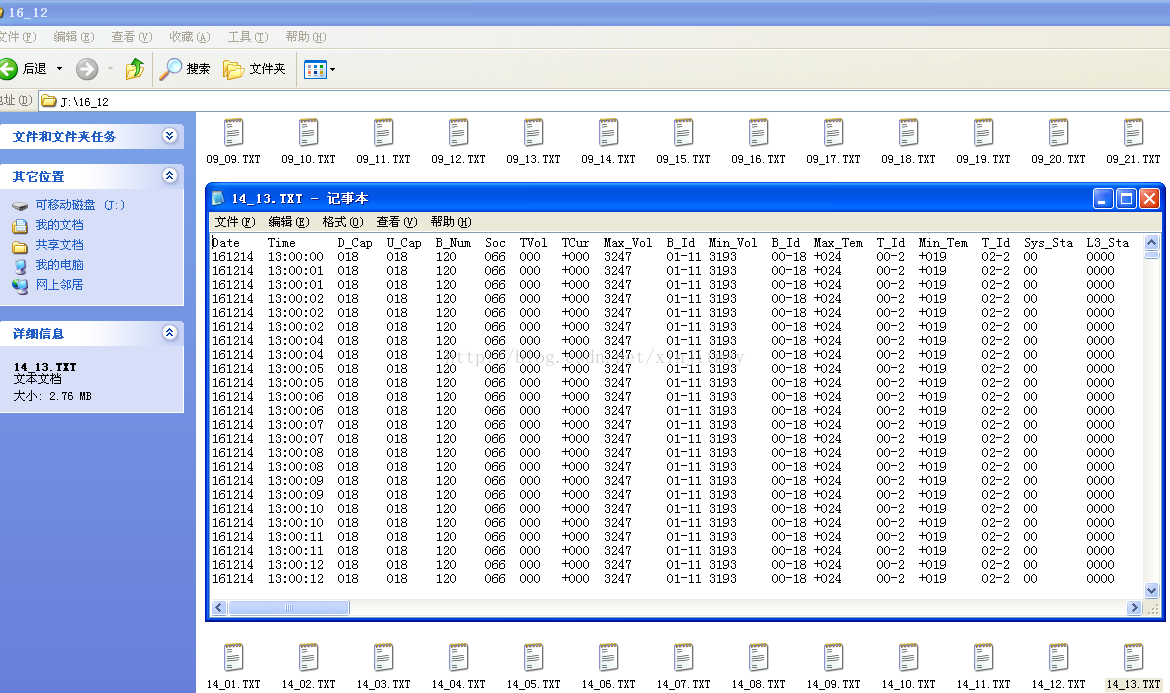

也就是避免了最初的频繁调用open及close函数。后来经几天几夜的测试，之前乱七八糟文件出现的现象没有了，文件的写入也很正常。下图是我写的文件

至此，我的批量存储功能已经完成，文中如有不合理的地方，也请大家指正。

david2018 · 发表于 2018-4-8 15:54:23

已经解决，通过f_sync(&Fil)函数解决了。说到底，还是对fatfs文件系统的每个函数了解不够，通过三天的研究和逐句调试观察，把ff.c里用到的函数都研究了一下，最后调整了下代码，问题解决了。

谢谢热心回复的原子哥，我每个帖子都能看到你的回复，是你给了我解决问题的力量。

david2018 · 发表于 2018-4-8 15:57:28

在测试过程中遇到的问题现象
1、我在实际应用中是每500ms向文件中写2000字节左右的数据，刚开始操作是每写一次文件前打开文件，写好后再关闭文件。
后来经测试发现，在连续几十小时写入文件没有出现任何错误的情况下（打开或写入文件出错的情况下向上位机发送标识），SD卡文件夹中出现了很多莫名其妙的文件，在电脑端打不开也删不了。出现这种问题实在是找不出原因，所以究其根本，既然是出现了很多乱七八糟的文件，那应该是在打开文件的时候，文件路径指针指飞的原因。
后来改进了自己的方法，因为我的系统是按小时来更新文件
于是我在每次建立一个新文件后，只打开该文件一次，并且只在达到需要建立下一个文件的条件时才关闭该文件，至于存储过程中文件如何更新，则改成调用f_sync(&Fil);
也就是避免了最初的频繁调用open及close函数。后来经几天几夜的测试，之前乱七八糟文件出现的现象没有了，文件的写入也很正常。

我也遇到了同样的问题，作者说他于是我在每次建立一个新文件后，只打开该文件一次，并且只在达到需要建立下一个文件的条件时才关闭该文件，至于存储过程中文件如何更新，则改成调用f_sync(&Fil);

谁能给我详解一下作者这里是如果修改的，如何修改成调用f_sync(&Fil);
