STM32F10XX 硬件入门阅读笔记四：调试管理

13 主题	46 帖子	0 精华

Rank: 2

发表于 2018-4-5 17:04:06 | 显示全部楼层 |阅读模式

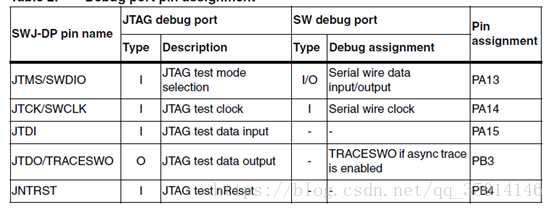

引脚分配情况：

在复位后（系统复位或者上电复位），用于SWJ——DP的5个引脚均被分配为专用的引脚，可以被调试主机使用。跟踪输出没有被分配，除非调试主机编程。

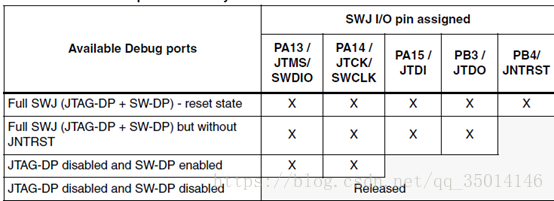

Stm32F10XX MCU操作一个寄存器可以失能部分或全部引脚，释放它们关联的引脚以用着GPIO。寄存器由用户程序编程而不是调试主机。

Stm32F10XX 嵌入了内部上拉下拉电阻，避免不受控制的I/O电平。

JNRST:内部上拉

JTDI：内部上拉

JTMS/SWDIO：内部上拉

TCK/SWCLK：内部下拉
