ATK-NEO-6M GPS模块资料--ALIENTEK STM32开发板配件

正点原子 · 发表于 2013-3-10 22:41:21

1.淘宝购买地址：
  https://item.taobao.com/item.htm?id=23773928333

2.资料下载地址【见附件或者下面网盘链接】
   百度网盘压缩包地址【如果连接失效，请直接下载本帖附件】：
http://pan.baidu.com/s/1sj7Piu5
对于已经购买正点原子 STM32开发板用户，请直接使用光盘的：\9，增值资料\ALIENTEK产品资料\2，ATK-NEO-6M GPS模块中的资料。

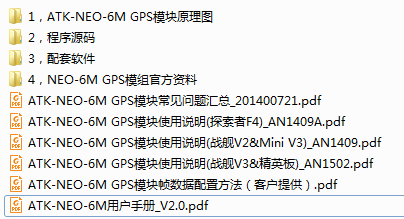

3.资料介绍

1，模块原理图：模块原理图和封装库
2，程序源码：此目录包含所有正点原子STM32源码，分库函数和寄存器两个版本，请使用与开发板对应的源码即可。
3，配套软件：串口调试助手，ucenter等软件。
4，NEO-6M ：GPS模组官方资料：NEO-6m官方资料
DF文件：
ATK-NEO-6M用户手册_V2.0.pdf 这个文档非常重要，是模块介绍
ATK-NEO-6M GPS模块使用说明(XXX)_ANxxA 这是针对开发板配套模块使用的使用说明，请使用开发板对应的文档。
ATK-NEO-6M GPS模块常见问题汇总_201400721：测试开发过程中常见问题解决办法。
4.配套开发板：
  正点原子所有STM32开发板

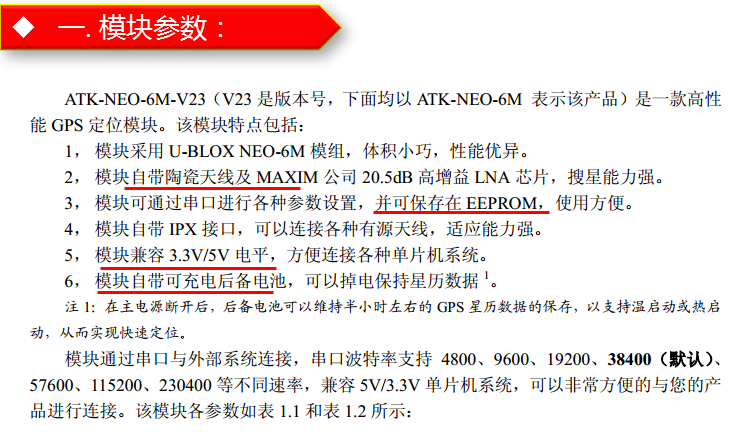

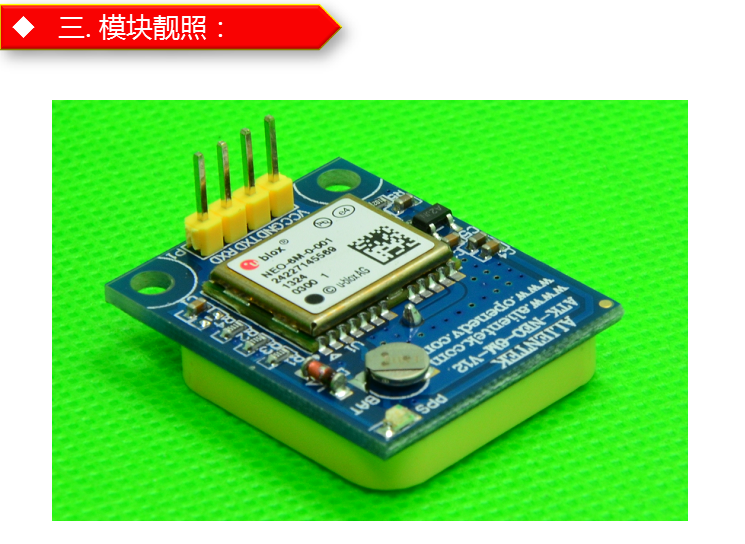

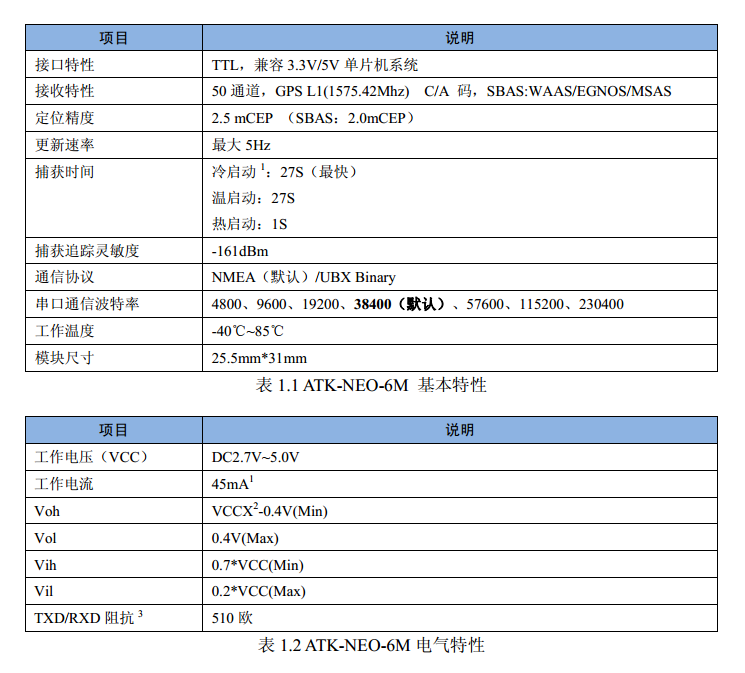

5. 模块介绍

Chevalie · 发表于 2013-3-10 22:56:32

支持啊，资料什么时候能有呢？

正点原子 · 发表于 2013-3-10 23:15:03

回复【2楼】Chevalie:
---------------------------------
在上传中，比较大，16M多...

Julius007 · 发表于 2013-3-11 08:39:52

回复【3楼】正点原子:
---------------------------------
可以用于精确的授时不？有用同步作用的。

a546924171 · 发表于 2013-3-11 08:56:59

回复【3楼】正点原子:
---------------------------------
好像还没上架开卖啊，多少钱呐

a546924171 · 发表于 2013-3-11 08:58:37

回复【3楼】正点原子:
---------------------------------
咦，公司的新网站？http://www.alientek.com/

正点原子 · 发表于 2013-3-11 09:27:43

回复【4楼】Julius007:
---------------------------------

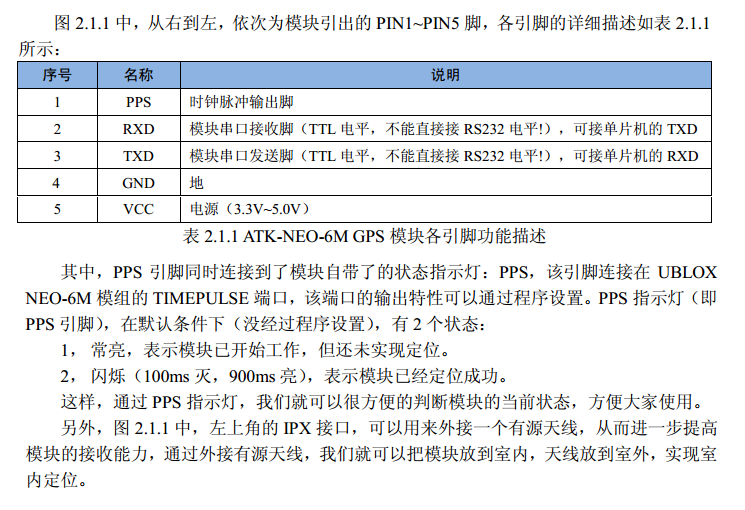

PPS信号没有引出，你要用的话，飞个线到PPS灯上就可以了。
回复【5楼】a546924171:
---------------------------------
等下挂上去。
回复【6楼】a546924171:
---------------------------------
官网，很早就有了。

liujie14565 · 发表于 2013-3-11 11:33:06

GSM模块会出吗？？？

正点原子 · 发表于 2013-3-11 11:33:43

回复【8楼】liujie14565:
---------------------------------
会的，4月份

爱吃水煮鱼 · 发表于 2013-3-11 15:11:04

回复【7楼】正点原子:
---------------------------------
如果是用GPS授时的话，不知道在室内的接收效果怎么样？

正点原子 · 发表于 2013-3-11 16:20:40

回复【10楼】爱吃水煮鱼:
---------------------------------
室内不行，必须放窗户旁/室外。
或者用有源天线。

wanghuiyi1218 · 发表于 2013-3-11 21:08:35

原子老大，什么gsm呀，

a546924171 · 发表于 2013-3-11 21:25:08

回复【11楼】正点原子:
---------------------------------
那有没有有源天线卖哦

正点原子 · 发表于 2013-3-11 22:18:21

回复【13楼】a546924171:
---------------------------------
我没有，淘宝有人在卖，有源天线好贵的说....
回复【12楼】wanghuiyi1218:
---------------------------------
SIM900A

lebuhe · 发表于 2013-4-13 21:22:48

支持手机卡么

正点原子 · 发表于 2013-4-13 21:30:39

是的

lixupeng · 发表于 2013-5-4 11:21:45

收下 mark

super_Tao · 发表于 2013-5-29 15:03:51

有做过GPS地图的吗？
是否听说过火星坐标？
请问怎么解决火星坐标的问题？

正点原子 · 发表于 2013-5-29 17:53:16

回复【18楼】super_Tao:
---------------------------------
没做过...

wwjdwy · 发表于 2013-6-19 17:55:44

void NMEA_GPVTG_Analysis(nmea_msg *gpsx,u8 *buf)
{
u8 *p1,dx;
u8 posx;
p1=(u8*)strstr((const char *)buf,"$GPVTG");
posx=NMEA_Comma_Pos(p1,7); //得到地面速率
if(posx!=0XFF)
{
gpsx->speed=NMEA_Str2num(p1+posx,&dx);
if(dx<3)gpsx->speed*=NMEA_Pow(10,3-dx); //确保扩大1000倍
}
}

是不是应该多一句？
if(dx>3)gpsx->speed/=(dx-3); 只保留速度的整数部分

原子哥为什么不用NMEA_GPRMC里的速度？

wwjdwy · 发表于 2013-6-24 10:51:10

原子哥，这个芯片自带FLASH么？就是如果我配置一次后，配置数据可以存储住么？

正点原子 · 发表于 2013-6-24 16:24:19

不可以保存.

runz · 发表于 2013-6-28 11:33:58

把这个模块用在mini2440上的驱动程序怎么写呢

正点原子 · 发表于 2013-6-28 15:03:23

回复【23楼】runz:
---------------------------------
参考着写.

冷枫林 · 发表于 2013-11-8 18:04:11

原子哥，我刚买了你的gps模块，想先下载程序试试，为什么编译会说打不开stm32f10x_map.h啊？什么问题？

正点原子 · 发表于 2013-11-8 23:10:34

回复【25楼】冷枫林 :
---------------------------------
http://www.openedv.com/posts/list/0/10955.htm#58784

冷枫林 · 发表于 2013-11-10 00:29:39

回复【26楼】正点原子:
---------------------------------
3q

废墟崛起之厦 · 发表于 2013-12-26 20:09:42

我有个项目要用GPS，现在自己做了一个，接上GPS模块就可以从串口接收到数据吗？

正点原子 · 发表于 2014-2-21 21:35:34

回复【28楼】废墟崛起之厦:
---------------------------------
是的

kanglei79 · 发表于 2014-3-11 11:23:18

原子哥，我买的gps模块，我看程序里有个Ublox_Cfg_Ack_Check()这个函数，一直检测不到同步字符，单片机接收中断一直进不去，说明gps一直没返回数据。目前的情况是：程序没有改过，单片机也是用的stm32f103，串口2是好使的，而且发送的关于波特率设置的数据也都是对的，为什么gps就没有数据返回呢？困扰好久了，望原子哥解答，谢谢！

正点原子 · 发表于 2014-3-11 16:21:20

回复【30楼】kanglei79:
---------------------------------
估计是你板子的问题吧。

荞麦 · 发表于 2014-3-14 20:56:48

我照着附件，将GPS的波特率置成了9600，然后连接方式:GPS -USB转TTL-PC，使用串口调试助手在室外接收（带有陶瓷天线）。发现接收的速率很慢，几分钟才接受了13个字符，显示出来是空格和“？”，不知道为什么诶；
使用U-center的话，COM连接正确、波特率正确的情况下，没有收到数据或者显示出图像？
有没有相关经验可以借鉴呢？

正点原子 · 发表于 2014-3-14 23:01:56

回复【32楼】荞麦:
---------------------------------
1，检查是不是接错线了？
2，检查是不是波特率设置错了？

flex · 发表于 2014-3-17 00:21:07

原子大大，可不可以给我个MAX2659的封装啊，

正点原子 · 发表于 2014-3-17 20:19:51

回复【34楼】flex:
---------------------------------
自己画一下吧，不难啊。

wwjdwy · 发表于 2014-3-27 14:11:14

原子哥，冷启动时间大概需要多久？有测过么

正点原子 · 发表于 2014-3-27 23:57:52

回复【36楼】wwjdwy:
---------------------------------
看情况。
一般1~4分钟
天气好就快，天气差就慢。

wwjdwy · 发表于 2014-3-28 09:39:15

回复【37楼】正点原子:
---------------------------------
多谢。

wwjdwy · 发表于 2014-4-22 16:19:02

原子哥你说的PPS信号，TIMEPULSE连接的LED灯，这个output口是什么作用，输出给其他模块当外部时钟？

正点原子 · 发表于 2014-4-22 20:34:16

回复【39楼】wwjdwy:
---------------------------------
可用于校时。

wwjdwy · 发表于 2014-4-22 21:22:53

回复【40楼】正点原子:
---------------------------------
能说详细点么原子哥，或者哪有这个资料。

正点原子 · 发表于 2014-4-22 23:30:09

回复【41楼】wwjdwy:
---------------------------------
比如两个很远的地方，用来同步时钟。
你在北京，我在广州，通过GPS的PPS信号，我们就可以准确的同步时间。

wwjdwy · 发表于 2014-4-25 13:13:39

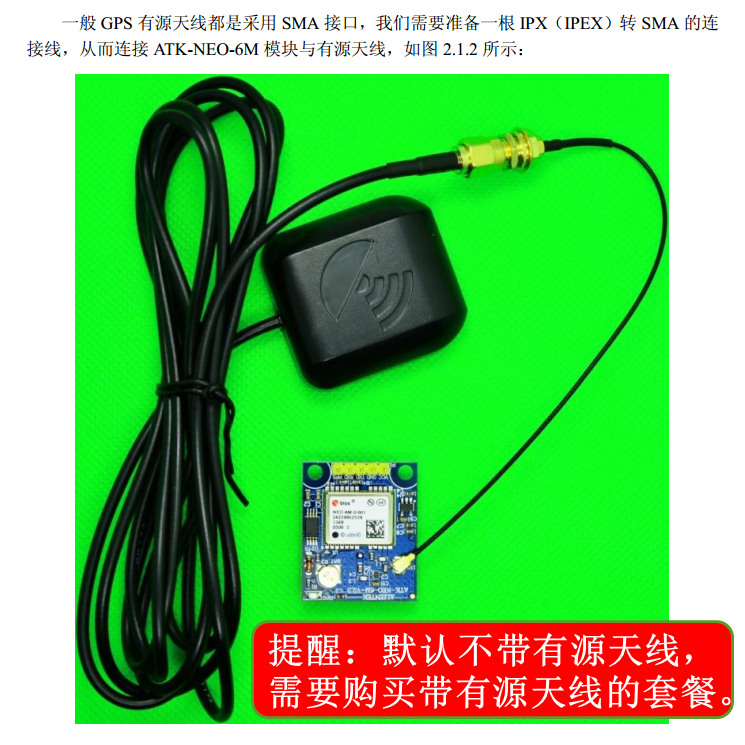

原子哥模块到了，我想测试我手里的有源天线信号情况，我看你的无源天线拆不下来。会影响我的测试结果吧

西门吹雪 · 发表于 2014-4-25 14:28:27

回复【43楼】wwjdwy:
---------------------------------
你把模块放在室内，再测有源天线信号

正点原子 · 发表于 2014-4-25 19:50:54

回复【43楼】wwjdwy:
---------------------------------
可以去掉模块上的一个电容，就可以隔离开了。

wwjdwy · 发表于 2014-4-26 10:21:29

回复【45楼】正点原子:
---------------------------------
我去掉的C3有问题么。
不去掉时候无源天线可以定位，去掉之后有源天线工作却不能定位。可能是我天线问题，可能是电容去错了。原子哥帮忙看一下吧

正点原子 · 发表于 2014-4-26 16:45:35

回复【46楼】wwjdwy:
---------------------------------
去掉C3，就完全隔离2个天线了。
你接上有源天线不能定位，可以看一下卫星数么？
可见卫星，以及信号质量等
一般不能定位，如果可见卫星数还有，另外UTC时间可以显示，那么说明问题不大，是信号不太好而已。要是可见卫星数和UTC时间一直没有数据，那就可能是天线有问题了。
