ARM核心板，高通MSM8953核心板

18829905418

核心板特性

• A53架构 8核（8*2.2GHz(A53)） 产品尺寸小，便于客户集成，减少产品体积；
• 支持4G LTE超高速上网，单板兼容移动/联通/电信2G/3G/4G；
• 支持4+128存储器,SD3.0支持128G；
• 尺寸小、集成度高、大板布板灵活;
• 支持全网通=、wifi双频;
• 支持快充，QC3.0
• 4线MIPI 分辨率1920*1280
• 接口丰富，可扩展性强
• 高通骁龙8953产品首款核心板产品;
• 产品单面布板,可有效降低产品厚度；
• 产品质量稳定可靠;
• 提高开发效率。客户系统架构无需从零开始；
• 降低开发难度。客户重点放在应用方案开发上，不必关注无线网络方案；
• 增强可维护性。通过核心板的更迭即可实现产品的更新换代，避免重新开模，延长产品生命周期；
•
• 核心板参数结构参数

  • 外观：邮票孔方式
  • 核心板尺寸：42mm*50mm*2.8mm    ［业界领先］
  • 工艺：采用 8 层沉金工艺设计，PCB台资大厂制作    ［独家支持］



  系统配置

  • CPU：MSM8953(高通骁龙625系列)，点击查看芯片对比参数>>> 八核Cortex-A53，主频为2.2GHz，被认为是近几年高端的 ARM处理器
  • 内存：标配 1GB DDR3，可定制 2GB/3GB/4GB    ［标配 1GB，可定制 2GB/3GB/4GB］
  • 存储： 8GB/16GB/32GB/64GB emmc 可选，标配 8GB    ［标配 8GB，可定制 16GB/32GB/64GB］




  技术规格

  • 外观类型：PCBA
  • 外观尺寸：42*50*2.8mm
  • 硬件平台：高通骁龙MSM8953 八核2.2GHz 点击查看芯片对比参数>>>
  • GPU：Adreno 506
  • 网络类型/频段：接受定制
  • 双卡要求：LTE + GSM/CDMA1X/WCDMA
  • 双通：不支持
  • LTE modem：CAT 4
  • CA：不支持
  • 内存：8GB（EMMC)+1GB（DDR3）RAM：1GB，兼容2G，3GB，4GB;ROM:8GB，兼容16，32，64GB
  • 扩展内存：支持SD，128GB
  • LCD：4线MIPI 分辨率1920*1280    ［独家支持］
  • camera：4线MIPI *2 支持21M    ［独家支持］
  • TP：I2C接口
  • SD：SD3.0， 支持128G
  • I2C：sensor，NFC，TP，cam，
  • I2S：支持，与指纹spi复用
  • UART：2路，1路标准uart口    ［独家支持］
  • uim：2路    ［独家支持］
  • SPI：2路，其中1路与uart复用
  • USB：USB 2.0 *1    ［独家支持］
  • OTG：支持
  • key：3，power，V+/V-，可用GPIO扩展
  • 听筒：1路
  • speaker ：需外接pa
  • MIC：3路
  • WIFI：802.11 b/g/n/a/ac
  • 蓝牙：v4.1
  • 红外：不支持
  • 卫星定位：GPS,AGPS,GLONASS,北斗
  • NFC：支持
  • 充电：qc3.0 ，直充
  • FM：支持
  • 指纹：支持，与spi复用。
  • ADC：2
  • PWM：2
  • 其它：B2B 30pin



  其它

  • 系统支持：Android等系统
  • 我们提供的服务：8953核心板模块+硬件定制+软件开发+OEM/ODM



  应用范围

  • 手持终端设备，智能安防设备，移动执法终端，移动票据打印
  • 工业级平板电脑，行车记录仪，移动数据采集终端

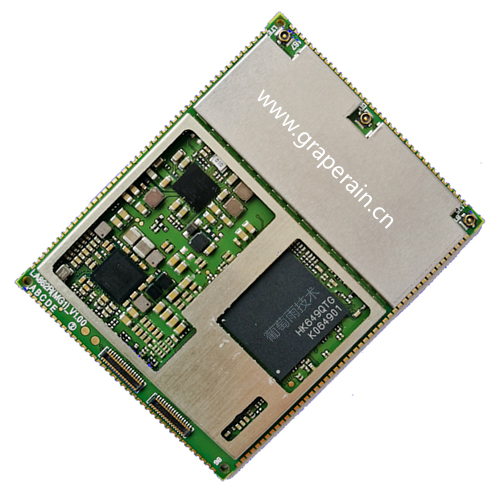

  核心板外观核心板正面图

  •

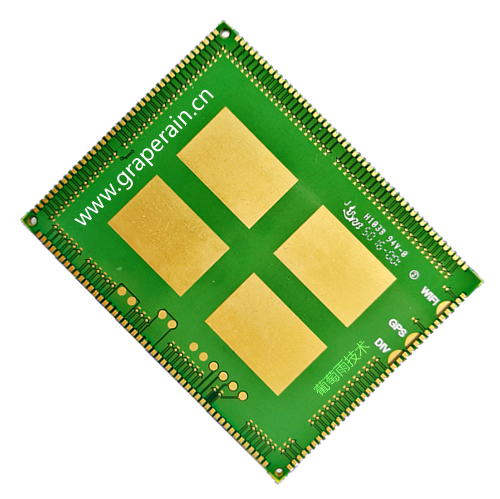

  核心板反面图

  •
