stm32f103c8t6单定时器--2、4通道输入捕获计算频率和占空比;定时器计数模式

[复制链接]

51

主题

2166

帖子

2

精华

论坛元老

Rank: 8Rank: 8

积分
10653
金钱
10653
注册时间
2017-4-14
在线时间
2780 小时
发表于 2017-5-30 20:37:38 | 显示全部楼层 |阅读模式
本帖最后由 275891381 于 2018-7-22 15:21 编辑

单定时器2通道输入捕获计算频率和占空比.rar (2.07 MB, 下载次数: 6902)
正点原子逻辑分析仪DL16劲爆上市
回复

使用道具 举报

530

主题

11万

帖子

34

精华

管理员

Rank: 12Rank: 12Rank: 12

积分
165524
金钱
165524
注册时间
2010-12-1
在线时间
2116 小时
发表于 2017-5-31 21:12:16 | 显示全部楼层
回复 支持 反对

使用道具 举报

51

主题

2166

帖子

2

精华

论坛元老

Rank: 8Rank: 8

积分
10653
金钱
10653
注册时间
2017-4-14
在线时间
2780 小时
 楼主| 发表于 2017-5-31 21:44:04 | 显示全部楼层

你挺忙的,天天还要看帖子,辛苦哟
回复 支持 反对

使用道具 举报

3

主题

25

帖子

0

精华

初级会员

Rank: 2

积分
110
金钱
110
注册时间
2017-4-2
在线时间
28 小时
发表于 2017-7-26 01:01:50 | 显示全部楼层
谢谢分享,我先看看,我也是c8t6,换其他通道就是没反应。
回复 支持 反对

使用道具 举报

0

主题

6

帖子

0

精华

初级会员

Rank: 2

积分
64
金钱
64
注册时间
2017-7-12
在线时间
16 小时
发表于 2017-8-7 15:41:33 | 显示全部楼层
你好我想问一下,"includes.c  文件里面的公用函数float map(float input,float input_min,float input_max,float output_min,float output_max)
{
     float out_put;
     out_put=(input-input_min)/(input_max-input_min)*(output_max-output_min)+output_min;
     return out_put;
}
是做什么用的
回复 支持 反对

使用道具 举报

0

主题

6

帖子

0

精华

初级会员

Rank: 2

积分
64
金钱
64
注册时间
2017-7-12
在线时间
16 小时
发表于 2017-8-7 16:55:53 | 显示全部楼层
我在串口上输出的数据,只有ch1和ch3是有数据变化的,2和4则每一变化
回复 支持 反对

使用道具 举报

51

主题

2166

帖子

2

精华

论坛元老

Rank: 8Rank: 8

积分
10653
金钱
10653
注册时间
2017-4-14
在线时间
2780 小时
 楼主| 发表于 2017-8-23 09:42:10 | 显示全部楼层
TECHMEN 发表于 2017-8-7 15:41
你好我想问一下,"includes.c  文件里面的公用函数float map(float input,float input_min,float input_max ...

映射函数,例如把ad采集的数据映射到0-3.3v 直接可以用这个函数,这个例子没用,
回复 支持 反对

使用道具 举报

0

主题

7

帖子

0

精华

新手上路

积分
21
金钱
21
注册时间
2018-7-16
在线时间
2 小时
发表于 2018-7-21 17:24:39 | 显示全部楼层
赞一个,好东西
回复 支持 反对

使用道具 举报

2

主题

13

帖子

0

精华

新手上路

积分
36
金钱
36
注册时间
2018-7-21
在线时间
5 小时
发表于 2018-7-21 18:45:06 | 显示全部楼层
给500Hz方波的时候周期是乱的啊  一直在跳变
回复 支持 反对

使用道具 举报

51

主题

2166

帖子

2

精华

论坛元老

Rank: 8Rank: 8

积分
10653
金钱
10653
注册时间
2017-4-14
在线时间
2780 小时
 楼主| 发表于 2018-7-21 19:28:14 | 显示全部楼层
少年啊 发表于 2018-7-21 18:45
给500Hz方波的时候周期是乱的啊  一直在跳变

有小波动你可以优化下代码试试,代码肯定没问题的,都测试过了才发的,你也是第一个说有问题的
回复 支持 反对

使用道具 举报

2

主题

13

帖子

0

精华

新手上路

积分
36
金钱
36
注册时间
2018-7-21
在线时间
5 小时
发表于 2018-7-21 19:40:10 | 显示全部楼层
275891381 发表于 2018-7-21 19:28
有小波动你可以优化下代码试试,代码肯定没问题的,都测试过了才发的,你也是第一个说有问题的

回复 支持 反对

使用道具 举报

2

主题

13

帖子

0

精华

新手上路

积分
36
金钱
36
注册时间
2018-7-21
在线时间
5 小时
发表于 2018-7-21 19:41:10 | 显示全部楼层

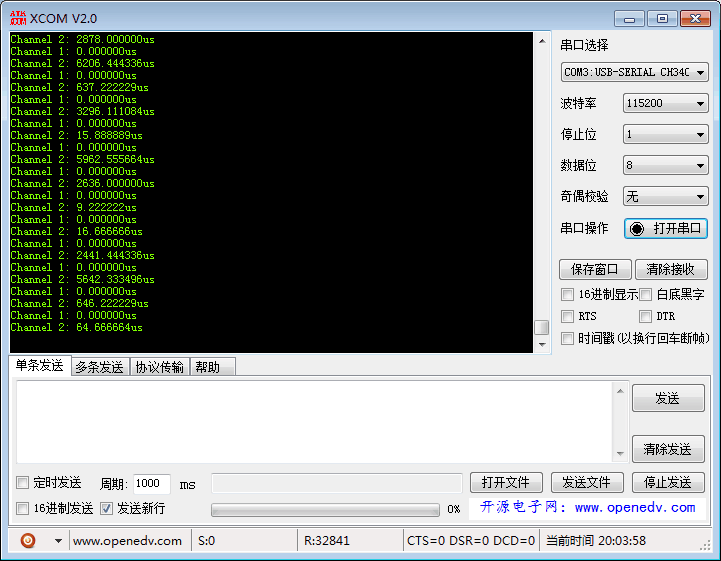

类似于这张图片的乱码
