也许很多新手都有想过如何利用FPGA做一个VGA电子相框之类的项目,或者需要用到SDRAM作为外设存储器的其他项目,但由于接触FPGA时间不长,虽认真研读过各种关于SDRAM的资料,却仍然无法使用Verilog设计出一个工作正常的SDRAM控制器。
在本文中,【开源骚客】将会先引入一个SDRAM控制器简单例子的演示视频(串口控制SDRAM的读写)。随后,将给大家介绍该项目中各个模块的功能划分。让大家也可以轻松设计出一款完全为自己定制的SDRAM控制器。
项目演示视频
这个项目总的来讲,就是设计一个简单的SDRAM控制器,PC机通过串口发送指令和数据来控制SDRAM芯片实现任意读写操作。
本文主要通过以下几个部分进行讲解:
- 项目整体框图介绍;
- 串口收发模块讲解;
- SDRAM控制器核心模块。

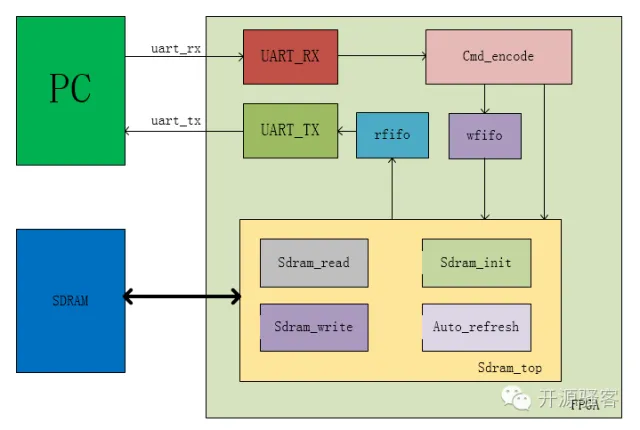

一、项目整体框图介绍
根据演示视频中的介绍,串口发送的第一个字节55表示写命令,第6个字节aa表示读命令,第二~第五个字节表示往SDRAM写入的数据。
接下来,我们模拟一下整个项目的数据流向及处理过程。
PC机通过串口发送数据给FPGA,FPGA内部的串口接收模块将接收到的数据传给Cmd_encode模块进行处理。 Cmd_encode模块对接收到的数据进行指令与数据分离,将数据写入wfifo,指令给SDRAM。 在SDRAM_TOP模块接收写指令后,会判断SDRAM目前的操作状态是否可以进行写状态,进入写状态后,读取wfifo中的数据并将其写入SDRAM。 而后,SDRAM_TOP模块接收到读指令,依然会判断SDRAM当前的操作状态是否可以进入度状态,进入读状态后,将SDRAM中的数据读出,并写入rfifo。 数据读出后,通过UART_TX模块发送给PC机。
对于这个项目中,使用wfifo和rfifo的目的是什么呢?之前Kevin在【开源骚客】公众号中有这样的一个活动,回答该问题,我们将免费赠送一本详细介绍串口收发模块设计的电子书。此活动长期有效。。。。只要你关注开源骚客公众号在后台进行回答,我们同样会赠送该电子书给您。
(注意:是只要你在后台回答哦,不管回答得正确与否,我们都会赠送电子书哦,书中附有详细代码!!!!!就是这么任性。。。。。。)
这本电子书是【开源骚客】公众号创始人Kevin凭借自身学习与工作经验总结的哦!!!!
二、串口收发模块讲解
对于RS232,由于涉及到FPGA与上位机的操作,在项目应用中还是挺常见的,所以大家还是很有必要掌握这一简单接口的设计方法。

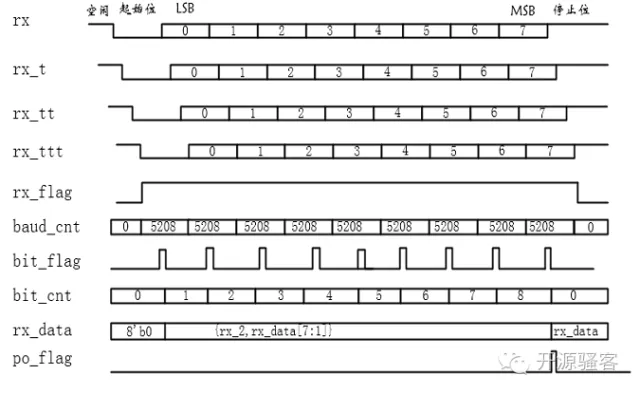

由于PC机通过串口发送的时钟域与FPGA内部工作的时钟域不一样,所以首先需要进行跨时钟域处理,对rx进行打两拍处理。 (开源骚客创始人Kevin在博客中有对跨时钟域的几种方法做详细介绍,) rx_ttt是对rx的3级寄存器,用于检测rx的起始位。当检测到起始位之后,rx_flag串口接收标志拉高,波特率计数器开始工作,当波特率计数器计数到2604(FPGA工作时钟为50MHz)时,bit_flag拉高,rx_data进行锁存接收到的串口数据。当bit_cnt计数器为8时,即表示串口的一帧数据接收完毕。
三、SDRAM控制器核心模块介绍
本项目中,SDRAM控制器分了5个模块进行设计:
SDRAM_TOP:仲裁老大,控制SDRAM各个操作的执行;
SDRAM_INIT:SDRAM初始化模块,设置SDRAM突发长度、潜伏期等;
AUTO_REFRESH:自刷新模块,为确保SDRAM保存的数据不丢失,自动刷新;
SDRAM_WITE:SDRAM写模块,接收到命令后将数据写入;
SDRAM_READ:SDRAM读模块,接收读命令后,将数据读出。
