12. 模拟器窗口
通过主界面菜单编译=》调试,打开模拟器窗口
调试模式
调试模式分为模拟器和真机,模拟器即当上位机显示的窗口,真机即硬件屏。
1.模拟器
指令输入区->模拟器:指令输入区直接发送数据给模拟器。如下图:
虚拟串口->模拟器:支持创建虚拟串口,用串口助手向模拟器发送串口指令。此时,模拟器可以理解为一个硬件屏,串口助手为单片机。 如下图:
注:此功能需要安装虚拟串口驱动virtual-serial-port-control.msi ( 点击下载)
MCU串口->模拟器:也可以使用单片机向模拟器发送数据,配置如下图:
2.真机
指令发送区->真机: 当调试模式选为真机时,模拟器窗口相当于串口助手,只不过带了指令发送区、指令接收区,发送时自带帧尾, 接收区会解析返回的数据,显示指令的含义。如下图:
指令编码 真机调试时需要设置指令编码,因为发送区不知道硬件屏的编码,需要用户手动设置。
模拟器显示区域 鼠标可以模拟触摸。鼠标左键点击触发按下事件,松开左键触发弹起事件,按下鼠标左键移动模拟拖动效果

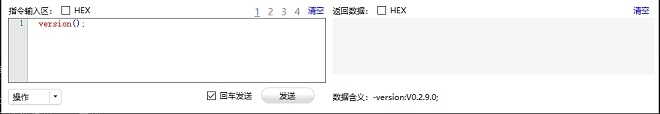

指令输入区域
在区域里输入指令,通过执行所有指令按钮,指令成功执行,模拟器显示区域(或串口设备)将会执行相应的操作。
指令格式 勾选HEX,字符串指令按照十六进制发送,否则按照字符串形式发送指令
指令存储 点击1,2,3,4按钮指令输入区将出现保存在里面指令代码
回车发送 勾选回车发送在输入框里面按回车按键自动发送
返回数据
当模拟界面工程串口发送数据出去的时候,串口发送的数据就会显示在这个区域。
指令执行失败,将会在模拟器返回数据窗口返回失败原因(可通过bkcmd指令开启或关闭)。
操作
校准RTC时钟:发送RTC时钟校准指令到模拟器或者设备。
重启:发送重启指令到模拟器/设备。
