MS2581描述 MS2581/MS2581M 是一款低功耗、高 ESD 能力的 RS422 通讯接口电路;在接收状态下,其功耗仅为 120uA 左右; Z/Y、A/B 端 ESD 耐压可达±15kV,且无自激现象;最高数据传输速率可达 250kbps。 主要特点 低功耗:接收模式 120uA(5V)/90uA(3.3V) 静电保护(ESD): Z/Y、A/B 端±15kV(HBM) 总线最大连接个数:128 个 数据速率:最大 250kbps 完全兼容与其他 422 芯片 应用 工业自动化 电表、水表等 加热、通风和空调环境系统(HVAC) 过程控制 运动控制 RS422 接口


极限参数 芯片使用中,任何超过极限参数的应用方式会对器件造成永久的损坏,芯片长时间处于极限工作状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出,并不代表芯片可以正常工作在此极限条件下。
推荐工作条件

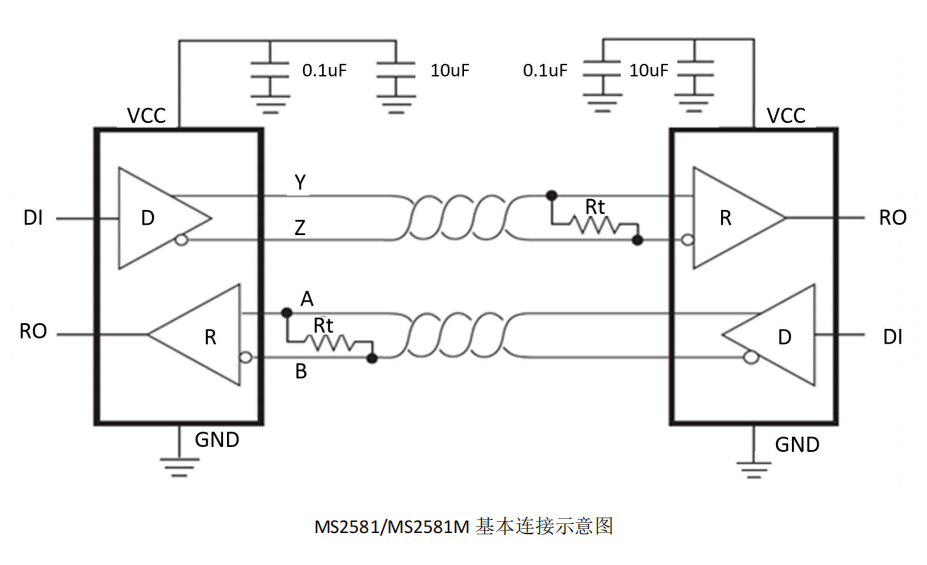

典型应用图
|
