天问Block扩展库使用说明——RC552

twjs879

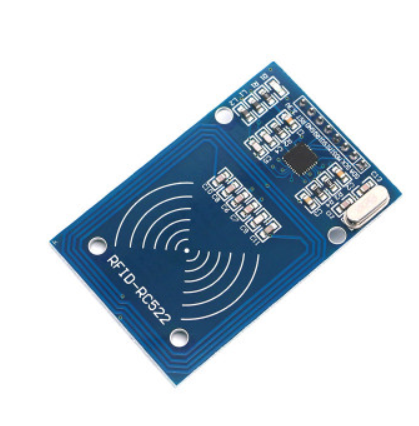

1-硬件概述


RC522是应用于13.56MHz非接触式通信中高集成度的读写卡芯片，“三表”应用推出的一款低电压、低成本、体积小的非接触式读写卡芯片,是智能仪表和便携式手持设备研发的较好选择。MFRC522利用了先进的调制和解调概念,集成了在13.56MHz下所有类型的被动非接触式通信方式和协议。支持14443A兼容应答器信号。数字部分处理ISO014443A帧和错误检测。

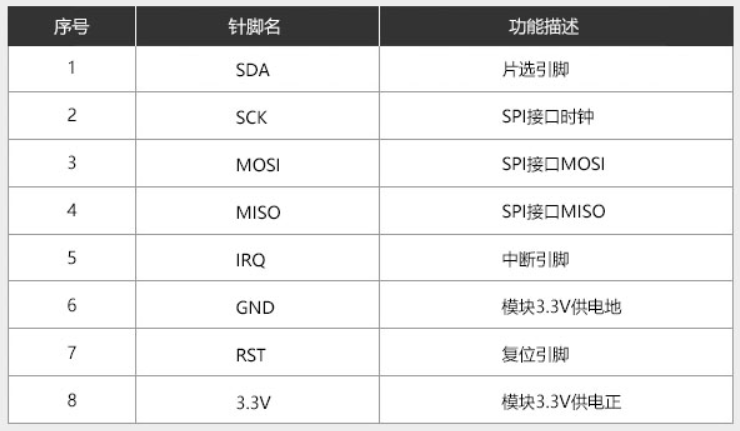

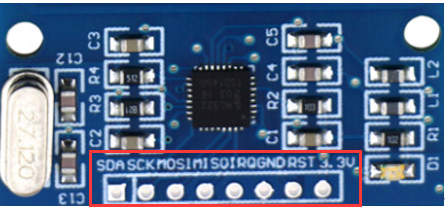

2-引脚定义

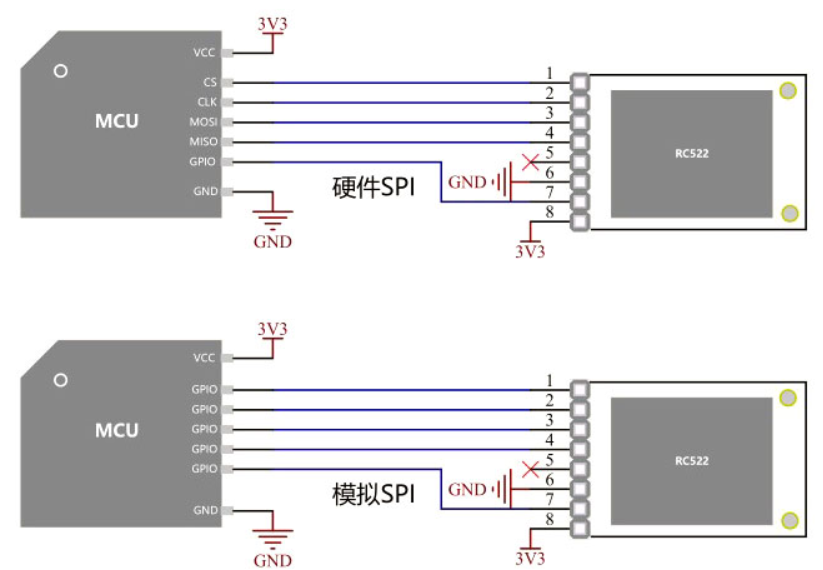

3-电路原理图

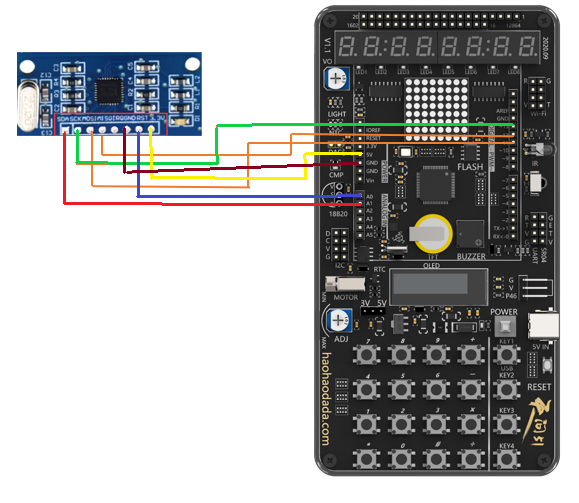

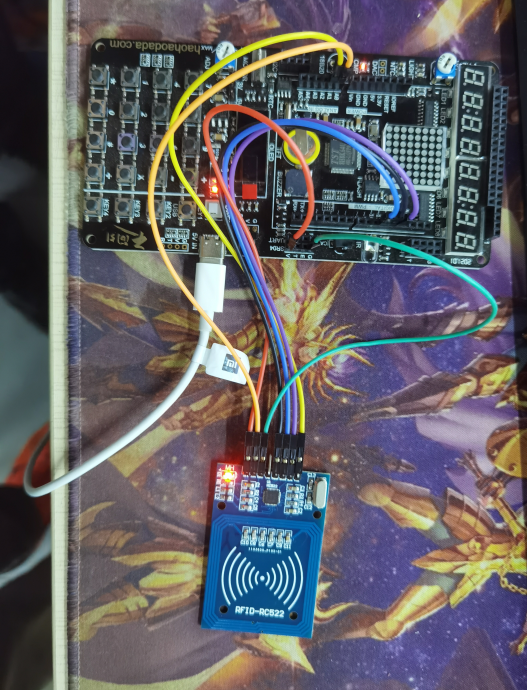

4-硬件连接

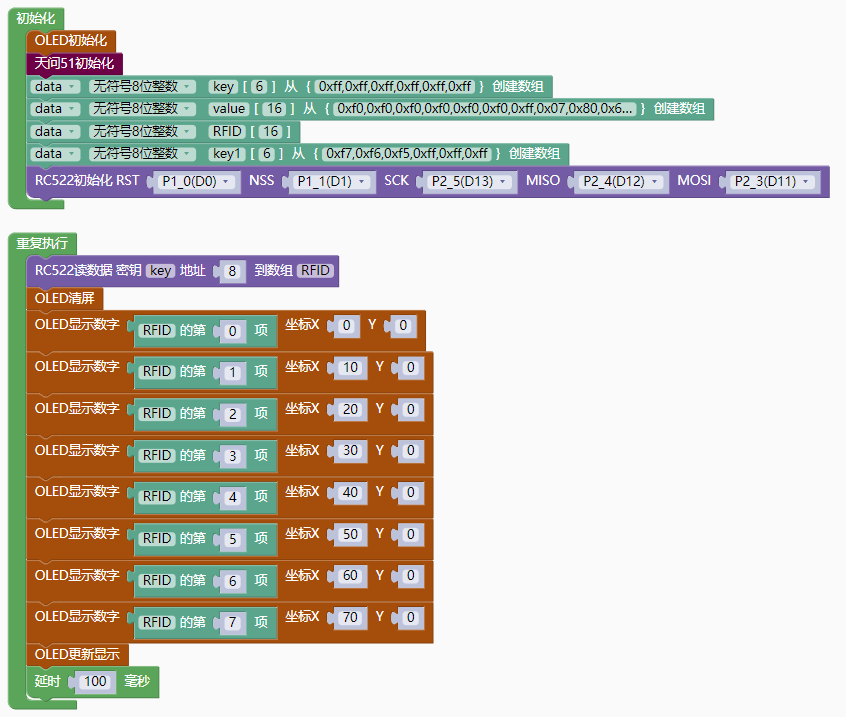

5-图形化模块

1.     RC522初始化，RST引脚，NSS引脚，SCK引脚，MISO引脚、MOSI引脚

2.     RC522写数据

3.     RC522读取数据。

6-范例代码

• #define SOFTSPI_SCK_PIN  P2_5
• #define SOFTSPI_MISO_PIN P2_4
• #define SOFTSPI_MOSI_PIN P2_3
• #define RC522_RST P1_0
• #define RC522_RST_MODE {P1M1&=~0x011M0&=~0x01;}//P1_0双向IO口
• #define RC522_NSS P1_1
• #define rc522_NSS_MODE {P1M1&=~0x021M0&=~0x02;}//P1_1双向IO口
• #include <STC8HX.h>
• uint32 sys_clk = 24000000;//设置PWM、定时器、串口、EEPROM频率参数
• #include "lib/oled.h"
• #include "lib/twen_board.h"
• #include "mylib/rc522.h"
• #include "lib/delay.h"
• uint8 key[6]={0xff,0xff,0xff,0xff,0xff,0xff};
• uint8 value[16]={0xf0,0xf0,0xf0,0xf0,0xf0,0xf0,0xff,0x07,0x80,0x69,0xff,0xff,0xff,0xff,0xff,0xff};
• uint8 RFID[16];
• uint8 key1[6]={0xf7,0xf6,0xf5,0xff,0xff,0xff};
• void setup()
• {
•   oled_init();//OLED初始化
•   twen_board_init();//天问51初始化
•   rc522_init();//RC522初始化
• }
• void loop()
• {
•   rc522_read(key,8,RFID);//RC522读数据
•   oled_clear();//OLED清屏
•   oled_show_num(0,0,RFID[(int)(0)]);
•   oled_show_num(10,0,RFID[(int)(1)]);
•   oled_show_num(20,0,RFID[(int)(2)]);
•   oled_show_num(30,0,RFID[(int)(3)]);
•   oled_show_num(40,0,RFID[(int)(4)]);
•   oled_show_num(50,0,RFID[(int)(5)]);
•   oled_show_num(60,0,RFID[(int)(6)]);
•   oled_show_num(70,0,RFID[(int)(7)]);
•   oled_display();//OLED更新显示
•   delay(100);
• }
• void main(void)
• {
•   setup();
•   while(1){
•     loop();
•   }
• }
•


[color=rgb(51, 102, 153) !important]复制代码


7-测试视频https://www.bilibili.com/video/BV1W64y1X7Fh?share_source=copy_web
