[经验分享]超性价比16位ADC,ADS8866

ma3264175

首先是为什么选用这个adc，这颗adc看起来性价比很高的，100k，16位，INL:1LSB,这个是单极性的。方便我们日常一些高要求的模拟量采集。

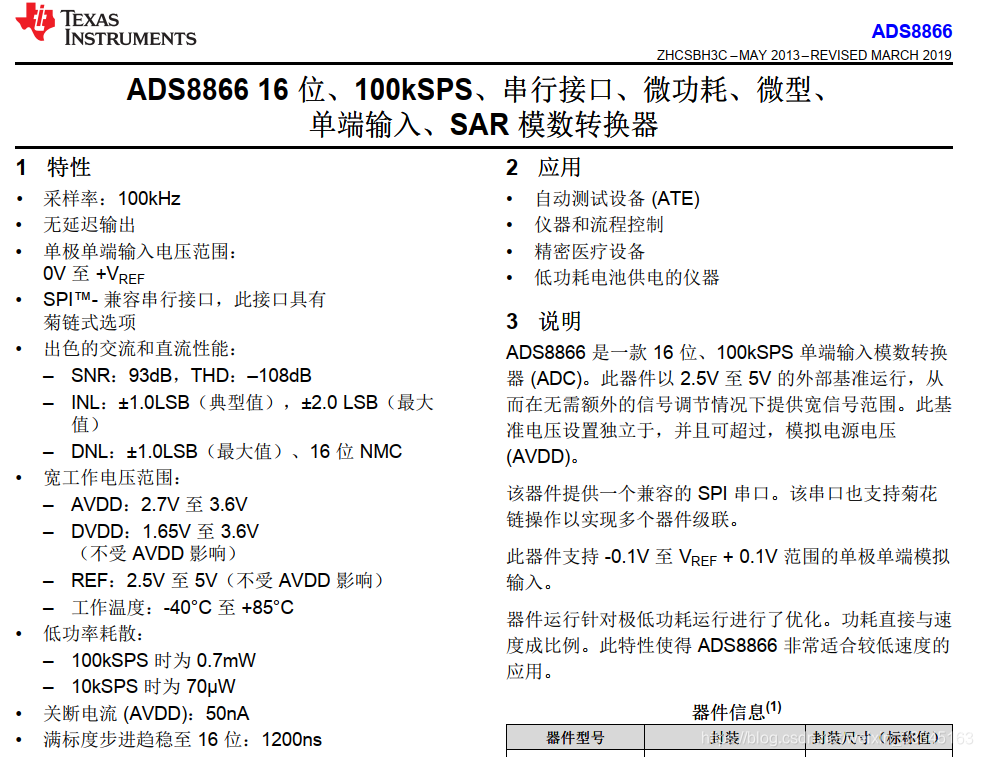

    下面根据数据手册说明（电路图见内部）

PS: 这个片子有3线和4线，片选引脚会有变化。SPI的使用也会有区别，请注意。

读取时序也会有不同详见附件。
平台：STM32F103VC
外设：SPI2
接法：3线
注意事项：
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
上代码：

1. /*************************************************************************************************************/

2. //                    私有函数 SIP2------>ads8866

3. /************************************************************************************************************/

4. static void SPI2_Init(void)

5. {

6.

7.         GPIO_InitTypeDef GPIO_InitStructure;

8.     SPI_InitTypeDef  SPI_InitStructure;

9.     RCC_APB2PeriphClockCmd(        RCC_APB2Periph_GPIOB, ENABLE );//PORTB时钟使能

10.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;

11.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //PB13/14/15复用推挽输出

12.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

13.         GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

14.         GPIO_ResetBits(GPIOB,GPIO_Pin_12);  //PB12 低电平        GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

15.

16.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;

17.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

18.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

19.         GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

20.         GPIO_SetBits(GPIOB,GPIO_Pin_15);

21.

22.

23.         RCC_APB2PeriphClockCmd(        RCC_APB2Periph_GPIOB|RCC_APB2Periph_AFIO, ENABLE );//PORTB时钟使能

24.         RCC_APB1PeriphClockCmd(        RCC_APB1Periph_SPI2,  ENABLE );//SPI2时钟使能

25.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;

26.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

27.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //PB13/14/15复用推挽输出

28.     GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

29.

30.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;

31.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

32.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;  //PB13/14/15复用推挽输出

33.     GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化GPIOB

34.

35.         SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_RxOnly;  //设置SPI单向或者双向的数据模式:SPI设置为双线双向全双工

36.         SPI_InitStructure.SPI_Mode = SPI_Mode_Master;                //设置SPI工作模式:设置为主SPI

37.         SPI_InitStructure.SPI_DataSize = SPI_DataSize_16b;                //设置SPI的数据大小:SPI发送接收16位帧结构

38.         SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;                //串行同步时钟的空闲状态为低电平

39.         SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;        //串行同步时钟的第二个跳变沿（上升或下降）数据被采样

40.         SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;                //NSS信号由硬件（NSS管脚）还是软件（使用SSI位）管理:内部NSS信号有SSI位控制

41.         SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;                //定义波特率预分频的值:波特率预分频值为256

42.         SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;        //指定数据传输从MSB位还是LSB位开始:数据传输从MSB位开始

43.         SPI_InitStructure.SPI_CRCPolynomial = 7;        //CRC值计算的多项式

44.         SPI_Init(SPI2, &SPI_InitStructure);  //根据SPI_InitStruct中指定的参数初始化外设SPIx寄存器

45. }

46.

47. /*

48. ***********************ASD8866驱动程序***************************

49. CONVST _______————————————————————————_______________________————————

50. SCLK   _-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-_-

51. DOUT   _______________________________—D15-D14-D13-D12--D1-D0________

52. STATE ACQ_SMP CONVER_SMP/END-OF-CONVER  RESULET_CONVER

53. IP:NULL

54. OP:ADC_VALUE

55. */

56.

57. u16 ADS8866_READ(void)

58. {

59.         u16 retry=0;

60.         if(SPI2_startup_flag<=0){  //the first time must init

61.        SPI2_Init();

62.        SPI2_startup_flag++;

63.         }else SPI2_startup_flag=1;

64.         ADC_NSS_L; //con=0

65.         SPI_Cmd(SPI2,ENABLE);

66.         ADC_NSS_H; //con=1 开启转换

67.         delay_us(10); //等时间大于8.8us

68.         SPI_Cmd(SPI2,DISABLE);

69.         delay_us(2);

70.         ADC_NSS_L; //con=0 取数据

71.         SPI_Cmd(SPI2,ENABLE);

72.         while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET){//检查指定的SPI标志位设置与否:接受缓存非空标志位

73.                 retry++;

74.                 if(retry>200)

75.                  return 0;

76.         }

77.     retry=SPI_I2S_ReceiveData(SPI2);

78.     SPI_Cmd(SPI2,DISABLE);

79.     return retry; //返回通过SPIx最近接收的数据

80. }

复制代码

qq35812415

实测了程序，3线的时候，DIN脚需要拉高。
