标题: 瑞森半导体200W无频闪方案RSC6105S

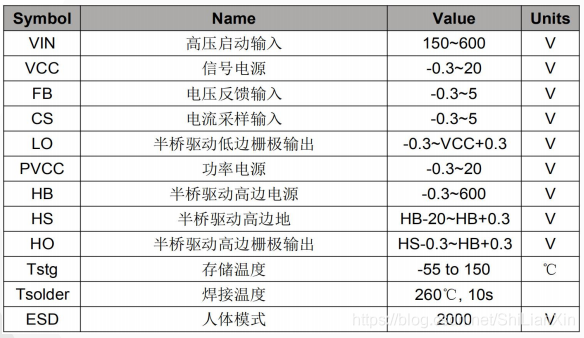

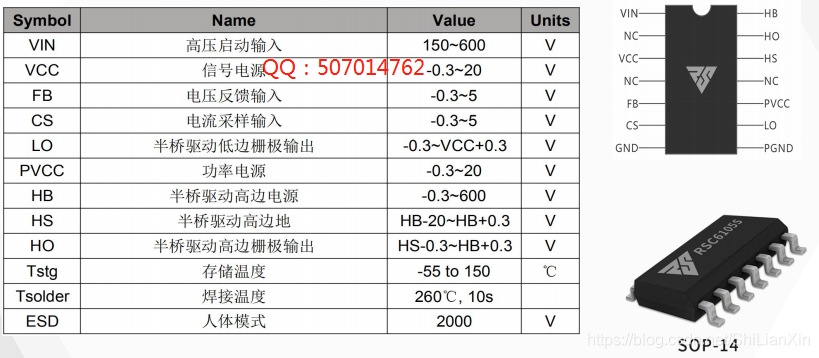

RSC6105S系列是一款高性能LED恒流谐振模式控制器专为高效率半桥LLC变换器设计，最大150 KHz HB开关频率和高达600 V输入电压范围。RSC61x5S系列VCC电源工作电压范围为8V～20V，静态工作电流为720uA。那个芯片具有电流过零检测（ZCD）功能，可自动设置死区时间，防止MOSFET的高、低输出同时导通。

采用的是CS-CP PPFC+ LLC（电流源电荷泵+串联谐振）技术
隔离PSR恒流调节模式
互感线圈全波检测电流，提升效率120W>92.5%
实现高PF >0.96低THD<10%无频闪的效果
保护功能齐全（短路保护，开路保护，过温保护等）
芯片驱动能力强（直推MOS），提高了响应速度
线路方案简单，成本低
外置MOS拓展性强36W - 200W
